Симісторний регулятор швидкості Вентс РС-3,0-Т

Симісторний регулятор швидкості вентилятора Вентс РС-3,0-Т використовується для плавного регулювання продуктивності однофазних вентиляторів систем припливної або витяжної вентиляції. Регулятор сумісний з вентиляторами, номінальний споживаний струм яких не перевищує 3 А.

Також до одного пристрою можна підключати декілька вентиляторів, якщо загальний споживаний струм не перевищує максимальний струм регулятора.

Технічні характеристики

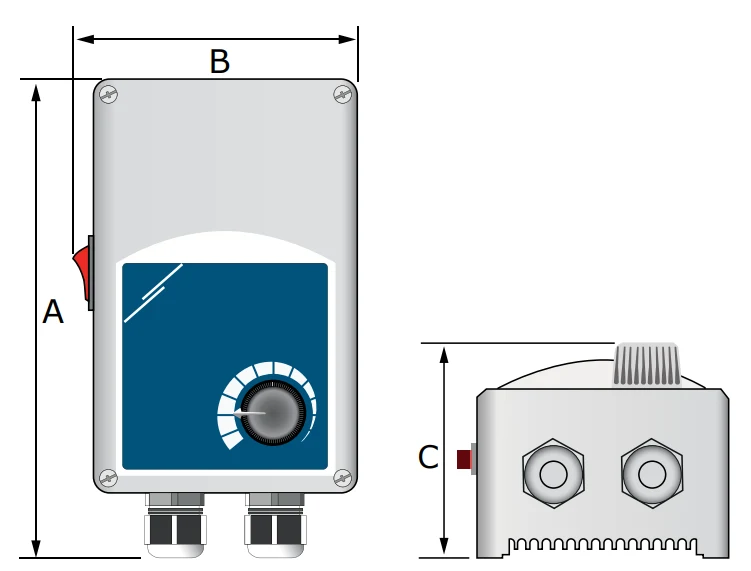

Конструкція регулятора

Корпус виготовлений з термопластика, на передній панелі розміщена ручка потенціометра. На бічній панелі розміщена кнопка включення з лампою індикації роботи.

Як управляти

Включення робиться за допомогою кнопки, у включеному стані спалахує лампа підсвічування. Зміна вихідної потужності робиться за допомогою повороту ручки потенціометра. Значення мінімальної швидкості від 25 до 100 % задається за допомогою резистора на платі управління усередині регулятора. У регуляторі є додаткова клема (230 В) для підключення і управління зовнішнім устаткуванням (наприклад, приводом повітряної заслінки).

Захист

Для захисту від перевантаження використовується плавкий запобіжник. Регулятор оснащений фільтром високочастотних перешкод.

Схема підключення

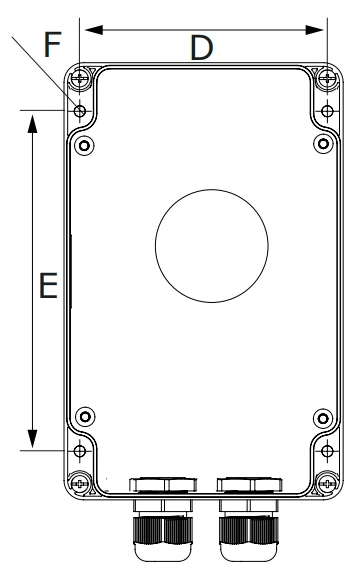

Монтаж

Регулятор призначений для установки усередині закритих приміщень на площині стіни. При монтажі необхідно враховувати, що для охолодження приладу потрібна вільна рециркуляція повітря. Не можна встановлювати пристрій над опалювальними приладами або в зоні поганої конвекції повітря.

Регулятор встановлюється тільки у вертикальній позиції, як вказано на малюнку вище.

Гарантія

Гарантійний термін складає 12 місяців від дати продажу. Постачальник не несе відповідальності за механічні ушкодження, використання регулятора не за призначенням, самостійної модифікації або самостійного ремонту.
