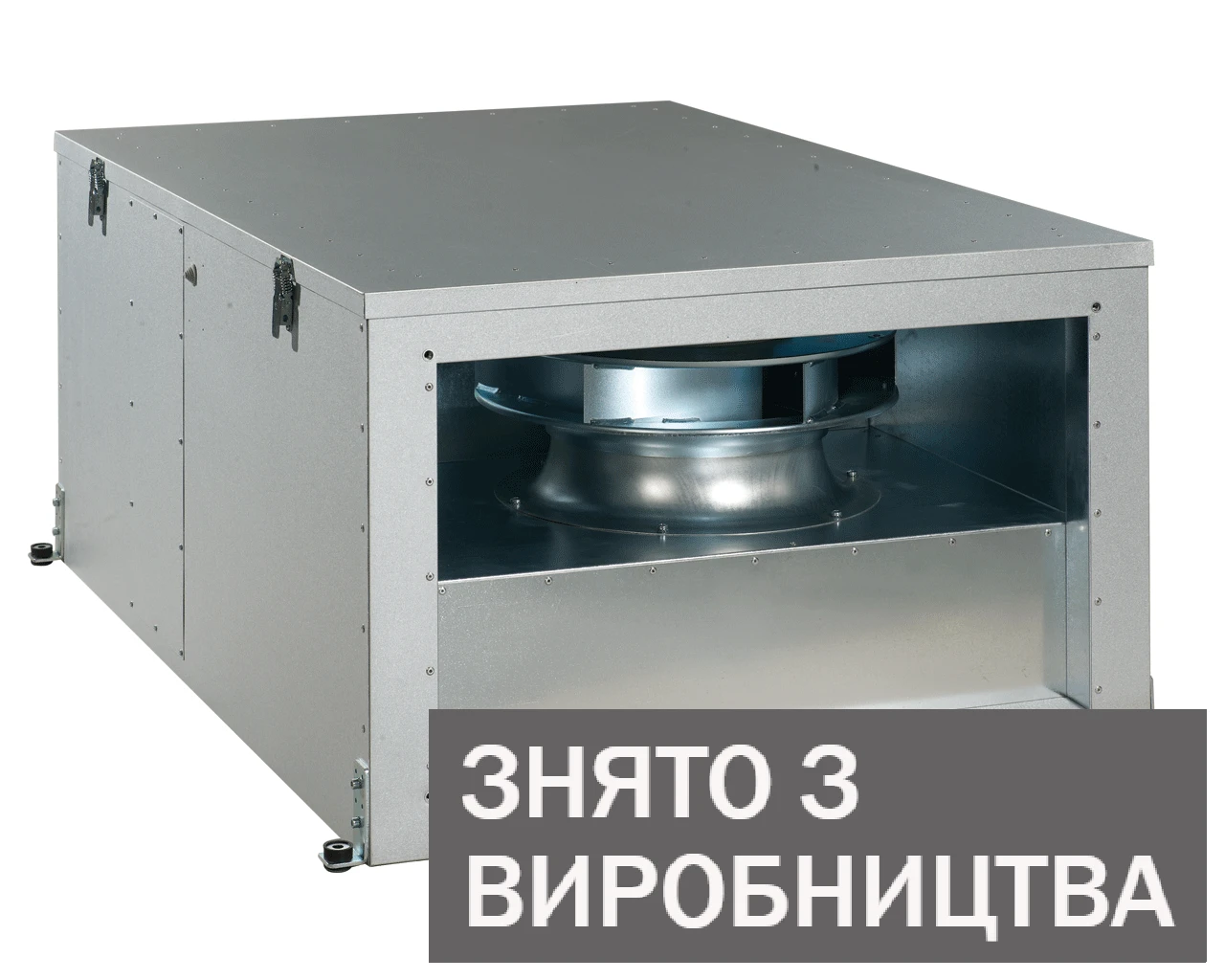

Вытяжная установка Вентс ВА 01

29835 грн.
+

Описание

Вытяжная установка Вентс ВА 01 предназначена для удаления воздуха в системах вытяжной вентиляции помещений различного назначения. Установка способна удалять воздух с номинальной производительностью 1400 м3 и температурой в диапазоне от -25°С до +55°С. Агрегат подсоединяется к воздуховодам с сечением 400х200 мм.

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, звукоизолирован минеральной ватой толщиной 50 мм.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточные установки Вентс ВА 01 оснащены кронштейнами для облегчения монтажа агрегата. Вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Управление производительностью агрегатов осуществляется со щита управления с вмонтированным в нем частотным преобразователем и задатчиком оборотов Р1/010.

Технические характеристики

Параметр Величина
Напряжение, В
400
Частота тока, Гц 50
Максимальная мощность вентилятора, Вт 320
Ток вентилятора, А 0.55
Производительность, м3
1400
Скорость вращения, мин-1
2700
Уровень шума на расстоянии 3 м, дБ(А)
51
Максимальная температура перемещаемого воздуха, С
-25....+55
Вес, кг 35
Размер подключаемого воздуховода, мм
400х200

Габаритные размеры

Чертеж вытяжной установки

Размеры B B1 B2 B3 H H1 H2 L L1
мм 400 420 624 485 200 220 375 660 621

Диаграмма

Диаграмма производительности ВА 01

Документация

Руководство по эксплуатации установок ВА

Особенности

Производительность :
1400 м.куб/час
Размер прямоугольного канала :
400х200 мм
