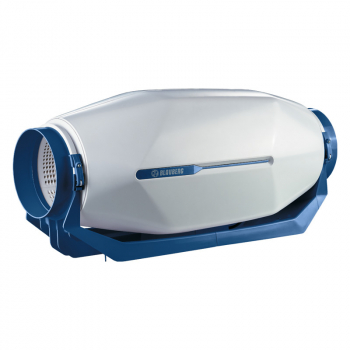

Канальний вентилятор Blauberg inWave EC 100/125 мах

Канальний вентилятор Blauberg inWave EC 100/125 мах використовується для припливної або витяжної вентиляції приміщень різного призначення. Встановлюється в закритих приміщеннях, здатний переміщати повітря з максимальною продуктивністю 225 м³/год (для патрубка 125 мм - 350 м³/год) і температурою до +55°С. Корпус виготовлений з пластику, внутрішній простір ізольований мінеральною ватою завтовшки 50 мм. Вентилятор канальний оснащений ЕС-двигуном. З'єднуються з повітропроводами або іншими елементами вентиляції з діаметром 100 чи 125 мм.

Використовуються для вентиляції приміщень з підвищеними вимогами до шуму.

Технічні характеристики

Габаритні розміри

Діаграма аеродинамічних характеристик

Вентилятор із патрубком 100 мм

Вентилятор із патрубком 125 мм

Конструкція

Корпус вентилятора виготовляється з пластику, заповнений мінеральною ватою завтовшки 50 мм. Внутрішня частина корпусу перфорована для зменшення рівня шуму.

Крильчатка змішаного типу виконана з пластику, особлива аеродинамічна форма дозволяє розвивати прийнятну продуктивність з досить високим тиском.

Підключення напруги робиться на корпусі в герметичній клемній коробці.

Може підключатися до повітроводу 100 мм або 125 мм.

Двигун

Використовується ЕС-двигун постійного струму. Такий клас устаткування нині є останнім поколінням двигунів для систем вентиляції.

Переваги ЕС-моторів :

• поліпшені характеристики продуктивності та тиску
• підвищений ККД до 90%
• можливість дуже точного регулювання швидкості в усьому діапазоні.

Як управляти

Управління вентилятором здійснюється за допомогою керуючого сигналу 0-10 В. При зміні значення цього чинника вентилятор змінює швидкість обертання і продуктивність.

Тобто для включення й управління такого вентилятора потрібний:

• зовнішній регулятор швидкості або контролер з аналоговим виходом 0-10 В.

Регулятор може:

• включати вентилятори
• вимикати вентилятор
• плавно регулювати продуктивність вентилятора

Регулятор Вентс Р-1/010 постачається окремо.

Управління за допомогою ПК*

Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління, у тому числі з контролем і адмініструванням через мережу Інтернет. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і при необхідності можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.

*програмне забезпечення і контролер в постачання не входить. Об'єднання вентиляторів в групу робиться фахівцями з КВПіА за допомогою будь-якого стороннього ПЗ і контролерів для автоматизації систем вентиляції.

Монтаж

Вентилятори можуть кріпитися до стіни, стелі або на підлозі. Монтаж здійснюється за допомогою монтажної пластини на корпусі вентилятора. Для зменшення навантаження на вентилятор бажано з боку всмоктування вентилятора залишити пряму ділянку повітропроводу завдовжки не менше трьох діаметрів.

Гарантія

Виробник гарантує нормальну роботу виробу в течію 24 місяців (2 роки) з моменту продажу виробу за умови дотримання правил транспортування, зберігання, монтажу та експлуатації.
