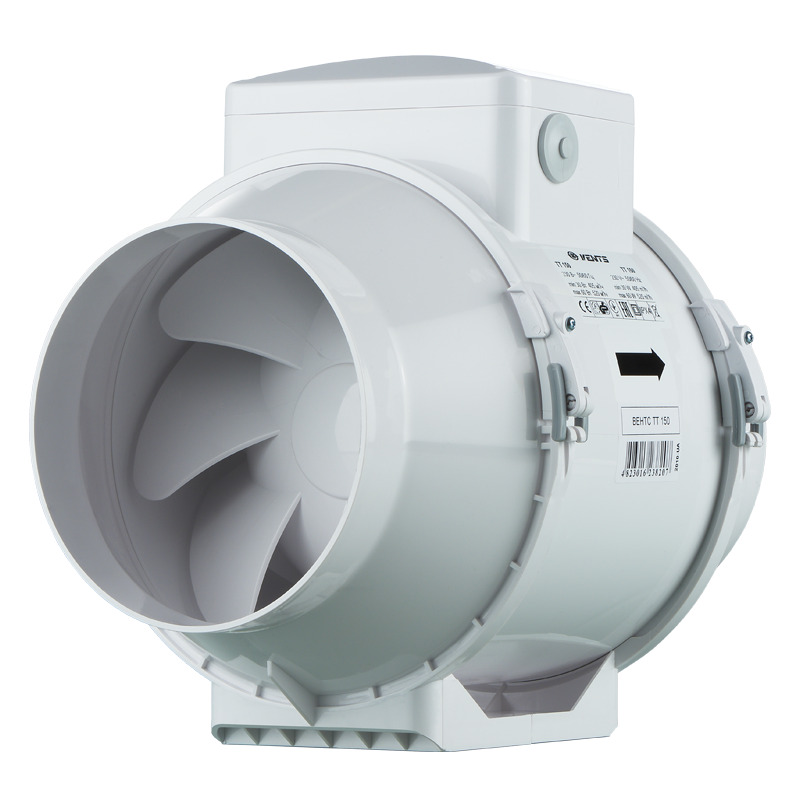

Канальний вентилятор Вентс ТТ 160

4839 грн.
VENTS-TT-160
+

Опис

Канальний вентилятор Вентс ТТ 160 призначений для переміщення повітря в системах припливно-витяжної вентиляції з максимальною температурою до 60°С. Максимальна продуктивність вентилятора 520 м3/год, діаметр підключення 160 мм.

Вентилятори канальні ТТ є відмінним вибором для установки у витяжні системи приміщень з підвищеною вологістю(санвузли, кухні), а так само для вентиляції квартир, котеджів, магазинів, кафе, кінотеатрів і так далі. Широкий модельний ряд і великий вибір опцій дозволяє підібрати вентилятор канальний, що відповідає вашим вимогам.

Технічні характеристики

Параметр

Величина
min max
Напруга, В
230
Частота струму, Гц
50
Споживана потужність, Вт
30 60
Продуктивність, м3/год
405 520
Струм, А
0,17 0,27
Швидкість обертання, об/хв
1680 2460
Рівень шуму на відстані 3 м, дБ(А)
33 44
Максимальна температура переміщуваного повітря, С 60
Вага, кг
3,22
Захист, клас
IPХ4
Розмір патрубка, мм
160

Габаритні розміри

Креслення вентилятора

Розміри ∅D В Н L
мм 158 233 250 295

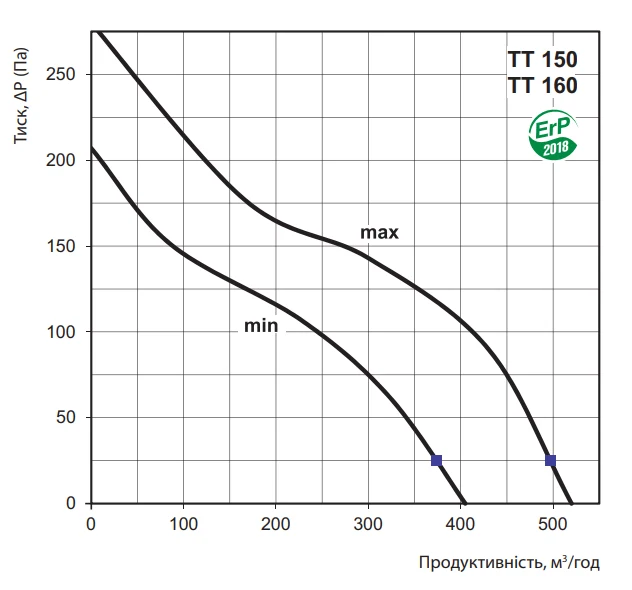

Діаграма аеродинамічних характеристик

Графік продуктивності

Конструкція

Корпус вентилятора виготовляється з високоякісних і високоміцних матеріалів: AБС- пластику (модель 100-200) і поліпропілену зниженої горючості(модель 250-315). Блок двигуна з крильчаткою і клемною коробкою кріпиться до корпусу вентилятора за допомогою спеціальних хомутів на клямках, розроблених таким чином, що його демонтаж можна легко зробити без спеціальних навичок і інструментів. Така конструкція гранично спрощує обслуговування вентилятора.

кронштейн для кріплення вентилятора

Усі моделі можуть оснащуватися регульованим таймером з діапазоном затримки відключення вентилятора від 2 до 30 хвилин. Для зручнішого підключення і використання, вентилятор може оснащуватися шнуром живлення зі штекером.

Двигун

Однофазний двигун на підшипниках кочення має дві швидкості. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками. Клас захисту двигуна - IPX4.

Регулювання швидкості

Управління двошвидкісним двигуном здійснюється за допомогою зовнішнього перемикача швидкостей(отримується окремо). При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-400, під'єднавши його до клеми максимальної швидкості двигуна.

Регулятор РС-1-400

Якщо потрібне ступінчасте регулювання швидкості, то підійде регулятор П2-1-300. З його допомогою також можна, окрім регулювання продуктивності вентилятора, одночасно включати або вимикати освітлення.

Перемикач ступінчастий

Монтаж

Вентилятори можуть встановлюватися на початку, середині і кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. У одній системі можлива установка декількох вентиляторів паралельно(для збільшення продуктивності) або послідовно(для збільшення робочого тиску).

Корпус вентилятора оснащений плоскою монтажною пластиною, за допомогою якої вентилятор кріпиться до стіни. Електричне підключення та установка повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній колодці. Для зручності монтажу і підключення монтажна коробка встановлюється у будь-якому положенні.

Практичне керівництво з підключення вентилятора до електромережі

Приклад монтажу

Витяжна вентиляція в поєднаному санвузлі

Приклад 1: Установка вентилятора у витяжній системі ванної кімнати



Витяг в офісі - схема

Приклад 2: Установка вентилятора у складі витяжної системи офісного приміщення

Схема вентиляції складу

Приклад 3: Установка двох вентиляторів паралельно для збільшення продуктивності у витяжній системі складського приміщення

Паспорт

(Інструкція у форматі pdf, натисніть на зображення)

Посібник користувача

Особливості

Діаметр патрубка
:
  • 160 мм
Продуктивність
:
520 м³/год
Діаметр повітровода
:
  • 160 мм
Підшипники
:
є
Напруга
:
220 В
