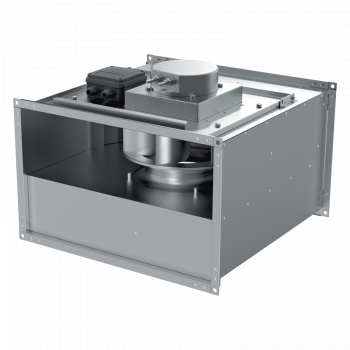

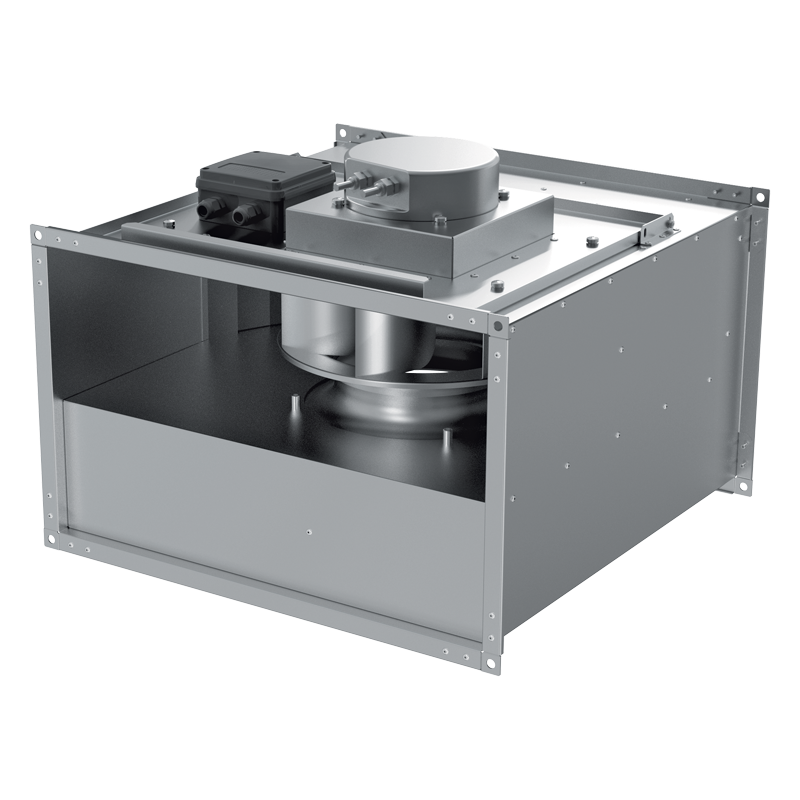

Канальный прямоугольный вентилятор Вентс ВКП 300х150 Л1 ЕС

Прямоугольный канальный вентилятор Вентс ВКП 300х150 Л1 ЕС предназначен для использования в системах приточно-вытяжной вентиляции. Основной особенностью этой серии является использование ЕС-двигателей, которые характеризуются высокой производительностью и высоким КПД. Вентилятор способен обеспечить максимальную производительность 665 м³/ч и перемещать воздух с температурой в диапазоне от - 25°С до +50°С. Подключается к воздуховодам или другим элементам вентиляции с сечением 300x150 мм.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Все внутренние элементы вентилятора соединены между собой с помощью заклёпок. Вентилятор оснащён присоединительными стандартными фланцами шириной 20 мм.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оснащённые рабочим колесом с загнутыми назад лопатками. Такие двигатели являются на сегодня самым передовым решением в области энергосбережения.

ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всём диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

Встроенные функции и управление

Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединённых в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.

Для этой модели подходит регулятор Вентс Р-1/010 (приобретается отдельно)

Монтаж

Канальный прямоугольный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки требуется крепление к строительной конструкции с помощью опор, подвесов или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Пример монтажа
