Канальный вентилятор Blauberg inWave EC 100/125 мах

Канальный вентилятор Blauberg inWave EC 100/125 мах используется для приточной или вытяжной вентиляции помещений различного назначения. Устанавливается в закрытых помещениях, способен перемещать воздух с максимальной производительностью 225 м³/ч (для патрубка 125 мм — 350 м³/ч) и температурой до +55°С. Корпус изготовлен из пластика, внутреннее пространство изолировано минеральной ватой толщиной 50 мм. Вентилятор канальный оснащён ЕС-двигателем. Соединяется с воздуховодами или другими элементами вентиляции диаметром 100 или 125 мм.

Используются для вентиляции помещений с повышенными требованиями к уровню шума.

Технические характеристики

Габаритные размеры

Диаграмма аэродинамических характеристик

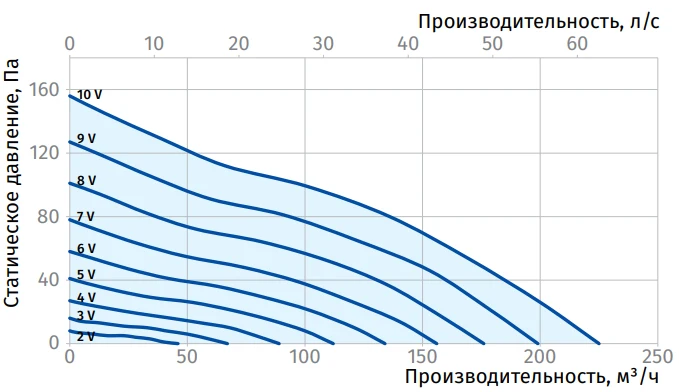

Вентилятор с патрубком 100 мм

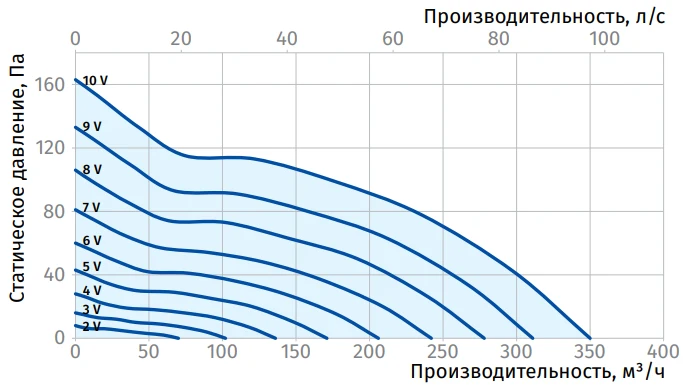

Вентилятор с патрубком 125 мм

Конструкция

Корпус вентилятора изготавливается из пластика, заполнен минеральной ватой толщиной 50 мм. Внутренняя часть корпуса перфорирована для снижения уровня шума.

Крыльчатка смешанного типа выполнена из пластика, особая аэродинамическая форма позволяет развивать приемлемую производительность при достаточно высоком давлении.

Подключение напряжения выполняется на корпусе в герметичной клеммной коробке.

Может подключаться к воздуховоду 100 мм или 125 мм.

Двигатель

Используется ЕС-двигатель постоянного тока. Такой класс оборудования в настоящее время является последним поколением двигателей для систем вентиляции.

Преимущества ЕС-моторов :

• улучшенные характеристики производительности и давления
• повышенный КПД до 90%
• возможность очень точной регулировки скорости во всём диапазоне.

Как управлять

Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого параметра вентилятор изменяет скорость вращения и производительность.

То есть для включения и управления такого вентилятора необходим:

• внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.

Регулятор может:

• включать вентиляторы
• выключать вентилятор
• плавно регулировать производительность вентилятора

Регулятор Вентс Р-1/010 поставляется отдельно.

Управление с помощью ПК*

Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединённых в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.

*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу выполняется специалистами по КИПиА с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.

Монтаж

Вентиляторы могут крепиться к стене, потолку или на полу. Монтаж осуществляется с помощью монтажной пластины на корпусе вентилятора. Для снижения нагрузки на вентилятор желательно со стороны всасывания вентилятора оставить прямой участок воздуховода длиной не менее трёх диаметров.

Гарантия

Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
