Описание
Технические характеристики
Параметр | Значение |
Напряжение, В | 220 |
Мощность, Вт | 391 |
Ток, А | 1,72 |
Производительность, м³/ч | 3100 |
Частота вращения, мин-1 | 2600 |
Уровень шума на расстоянии 3 м, дБА | 49 |
Диапазон температур перемещаемого воздуха, °С | -20...+60 |
Класс защиты двигателя | IP54 |
Класс защиты | IPX4 |
Чертежи
Размеры, мм |
Вес, кг | |||||
D | d | H | L | L1 | L2 | |
285 | 11 | 263 | 451 | 330 | 450 | 16 |
График производительности и потерь давления

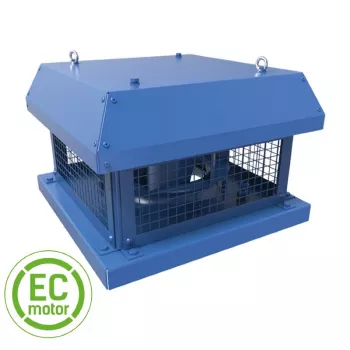

Конструкция
Корпус вентилятора выполнен из оцинкованной стали с полимерным защитным покрытием. Рабочее колесо оснащено лопатками, загнутыми назад, что улучшает производительность устройства.
ЕС-двигатель
В вентиляторах этой серии применяются электронно-коммутируемые двигатели постоянного тока, которые обеспечивают более низкое энергопотребление и повышенную надежность. В отличие от стандартных асинхронных двигателей, такие моторы не содержат трущихся деталей, что увеличивает срок их службы.
Одним из важных преимуществ таких вентиляторов является возможность точной регулировки расхода воздуха в пределах от 0 до 100% от максимальной мощности, что позволяет гибко настраивать их работу в зависимости от потребностей.
Регулировка скорости
Система вентиляции управляется внешним управляющим сигналом в диапазоне 0-10 В. Напряжение от 0 до 10 В соответствует производительности вентилятора от 0% до 100%. Чем выше напряжение, тем быстрее вращается крыльчатка, что увеличивает эффективность вентилятора.
Сигнал 0-10 В может поступать от различных устройств управления, таких как датчики температуры, качества воздуха, углекислого газа, давления или влажности, либо от систем автоматизации зданий (BMS).
Также вы можете использовать регулятор скорости вентилятора с ЕС-мотором Вентс Р-1/010 (приобретается отдельно).
Монтаж
Устройство монтируется горизонтально на крыше над вытяжной вентиляционной шахтой и подключается к ней. Чтобы предотвратить попадание воды и снега в вентиляционную систему, рекомендуется устанавливать вентилятор на специальную монтажную раму. В корпусе вентилятора предусмотрены отверстия для надежного крепления к раме.
Гарантия
Производитель предоставляет гарантию сроком на 24 месяца с момента продажи при условии соблюдения правил транспортировки, хранения, установки и эксплуатации. Ремонт производится в официальном сервисном центре производителя на территории Украины.
Инструкция
(паспорт и руководство пользователя в формате pdf, откроется при нажатии на изображение)
