Описание
Технические характеристики
Параметр | Значение |
Напряжение, В | 220 |
Мощность, Вт | 391 |
Ток, А | 1,72 |
Производительность, м³/ч | 3100 |
Частота вращения, мин-1 | 2600 |
Уровень шума на расстоянии 3 м, дБА | 49 |
Диапазон температур перемещаемого воздуха, °С | -20...+60 |
Класс защиты двигателя | IP54 |
Класс защиты | IPX4 |
Чертежи
Размеры, мм | Вес, кг | ||
A | B | C | |
613 | 477 | 296 | 20 |
График производительности и потерь давления

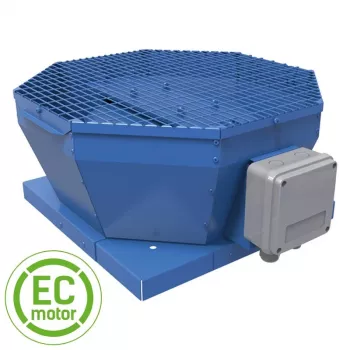

Конструкция
Корпус вентилятора изготовлен из оцинкованной стали с полимерным покрытием. Используется рабочее колесо с загнутыми назад лопатками.
ЕС-двигатель
В этой серии используются электронно-коммутируемые двигатели постоянного тока, что снижает энергопотребление и увеличивает надежность вентилятора. Такие двигатели не имеют трущихся деталей, как в обычных асинхронных двигателях.
Дополнительным преимуществом таких вентиляторов является возможность очень точной регулировки расхода воздуха в диапазоне от 0 до 100% от максимальной производительности.
Регулировка скорости
Система вентиляции управляется внешним управляющим сигналом в диапазоне 0-10 В. Напряжение от 0 до 10 В соответствует производительности вентилятора от 0% до 100%. Чем выше напряжение, тем быстрее вращается крыльчатка, что увеличивает эффективность вентилятора.
Сигнал 0-10 В может поступать от различных устройств управления, таких как датчики температуры, качества воздуха, углекислого газа, давления или влажности, либо от систем автоматизации зданий (BMS).
Также вы можете использовать регулятор скорости вентилятора с ЕС-мотором Вентс Р-1/010 (приобретается отдельно).
Монтаж
Устройство устанавливается горизонтально на крыше над вентиляционной вытяжной шахтой и соединяется с ней. Для предотвращения попадания воды и снега в систему вентиляции рекомендуется устанавливать вентилятор на монтажную раму. На монтажной платформе корпуса предусмотрены монтажные отверстия для крепления к раме.
Гарантия
Производитель предоставляет гарантию 24 месяца с даты продажи при условии соблюдения пользователем условий транспортировки, хранения, монтажа и эксплуатации. Ремонт выполняется в сервисном центре производителя на территории Украины.
Инструкция
(паспорт и руководство пользователя в формате pdf, откроется при нажатии на изображение)
