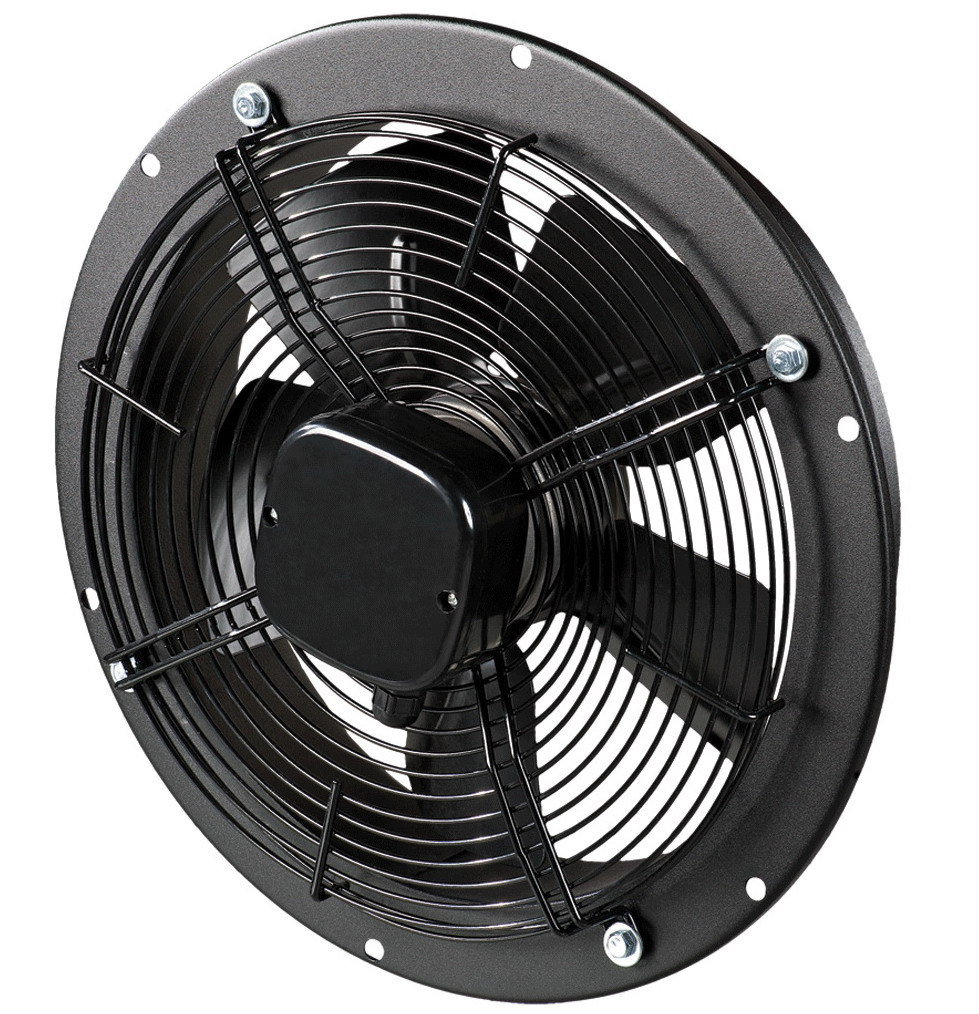

Осевой вентилятор Вентс ОВК 4Д 400

10084 грн.
OVK-4D-400
+

Описание

Осевой вентилятор Вентс ОВК 4Д 400 промышленный предназначен для монтажа в отверстии внешней стены. Используется для вытяжной или приточной вентиляции. Способен перемещать воздух с производительностью 3740 м3 и температурой от - 30°С до + 60°С. Эта модель оснащена круглой крепёжной пластиной для монтажа на стену. Вентилятор устанавливается во внешнюю стену в круглое отверстие диаметром 417 мм. В вентиляторе используется трёхфазный четырёхполюсный двигатель.

Технические характеристики

Параметр Величина
Напряжение, В
400
Ток, А 0,47
Частота тока, Гц 50
Максимальная мощность, Вт
180
Производительность, м3
3740
Скорость вращения, об/мин
1380
Уровень шума на расстоянии 3 м, дБ(А)
54
Максимальная температура перемещаемого воздуха, °С - 30...+60
Вес, кг 8,5
Защита, класс
IP24
Размер патрубка, мм
400

Габаритные размеры

Чертеж осевого вентилятора ОВК

Размеры D D1 D2 d L
мм 417 504 528 9 220

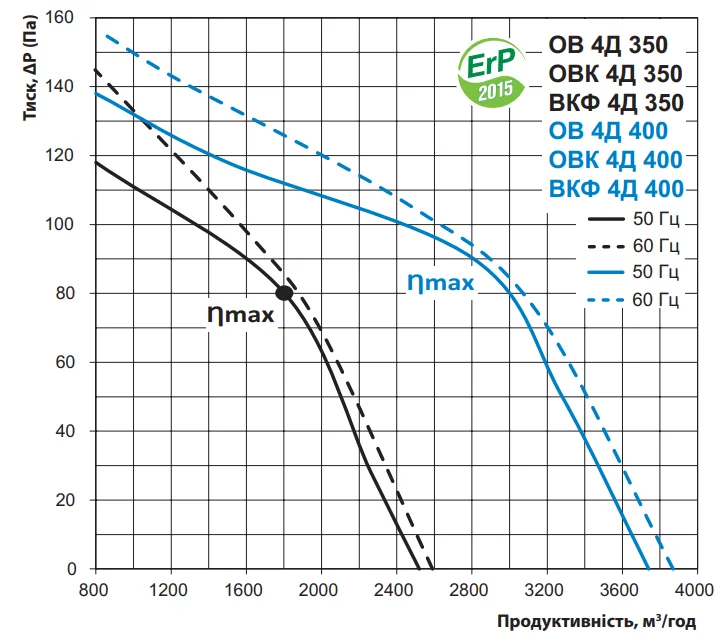

Диаграмма

Производительность и давление зависимость

Конструкция

Корпус и крыльчатка вентилятора Вентс ОВК 4Д 400 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет внешнюю клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырёхполюсные асинхронные двигатели в одно- или трёхфазном исполнении с внешним ротором и оснащённые встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок службы (до 40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

  • с помощью автотрансформаторного устройства
  • с помощью частотного регулятора.

К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Ступенчатое регулирование

Трёхфазный регулятор скорости Вентс серии РСА5Д* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

Регулятор ступенчатый

*Регулятор приобретается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД* применяется для изменения производительности вентиляторов, оснащённых трёхфазными двигателями. С его помощью можно питать трёхфазный вентилятор от "бытовой" сети напряжением 220 В.

Частотный регулятор

*Регулятор приобретается отдельно.

Монтаж

Вентилятор осевой устанавливается на поверхность стены с помощью круглой (серия ОВК) присоединительной пластины. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Документация

(инструкция в формате pdf, откроется в новой вкладке)

Инструкция к осевым вентиляторам Вентс

Особенности

Производительность
:
3740 м³/ч
Напряжение
:
400 В

Подбор регуляторов и датчиков

Совместимость вентиляторов Вентс и регуляторов
