Описание
Переключатель скоростей вентилятора Вентс П3-5,0 Н(В) используется для изменения скорости вращения крыльчатки. Применим к однофазным вентиляторам с номинальным током меньше 5 А.
Конструкция и управление
Корпус переключателя изготовлен из пластика и оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы. Возможно непосредственное переключение скоростей вентиляторов, а также использование в качестве выносного пульта переключения скоростей для много ступенчатых трансформаторных регуляторов оборотов (например, П5-5,0 для пятиступенчатого трансформаторного регулятора оборотов).
Монтаж
Регулятор устанавливается внутри помещений. Конструкция корпуса позволяет монтировать регулятор на стену (модификация Н) или во внутрь стены (модификация В).
Технические характеристики
Параметр | Величина |
Напряжение в сети, В |
230 |
Габариты АхВхС, мм |
162х80х70 |
Номинальный ток, А | 5 |
Максимальная температура окружающей среды, С |
40 |
Количество переключаемых скоростей | 3 |
Защита, класс |
IP 40 |
Масса, кг | 0,25 |
Схема подключения
B - вентилятор
S - переключатель

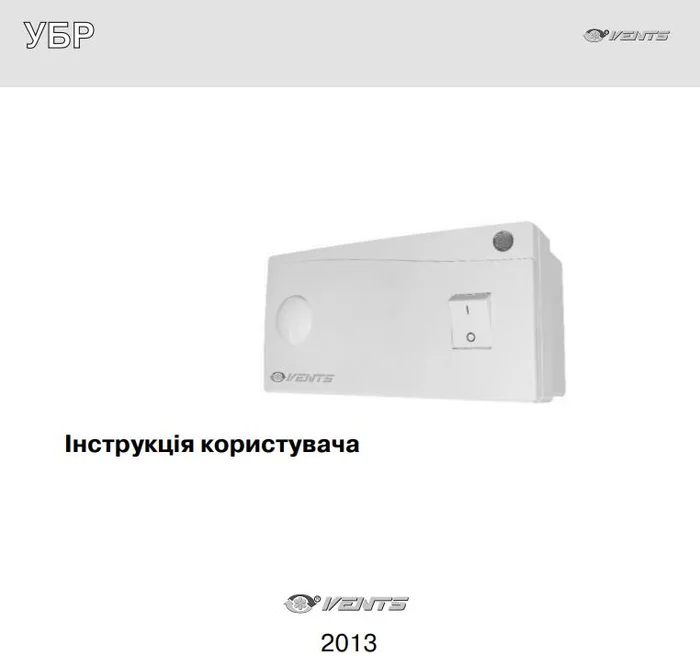

Паспорт переключателя
(pdf - файл откроется в новом окне)
