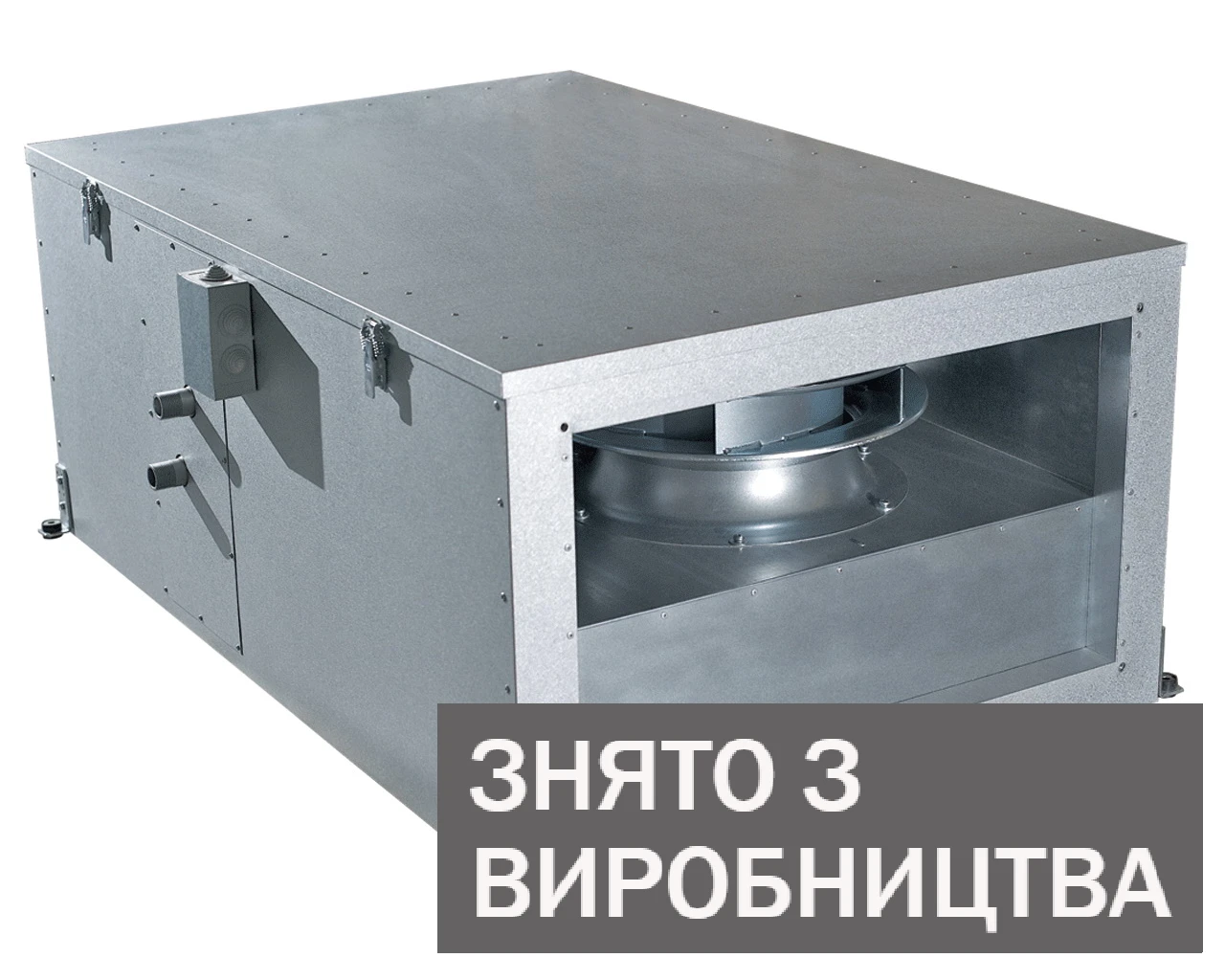

Припливна установка Вентс ПА 03 В

Припливна установка вентиляційна Вентс ПА 03 В обладнана водяним нагрівачем. Призначена для використання у складі припливної системи вентиляції для постійного або періодичного забезпечення постачання свіжого повітря. Номінальна продуктивність цієї моделі 3260 м³/год, підключається до повітроводів або інших елементів системи вентиляції з перерізом 600х350 мм.

У припливному агрегаті використовується водяний калорифер, що передбачає використання зовнішнього джерела постачання гарячої води від котла або інших джерел. Для регулювання витрати води необхідно додатково використати вузол змішувача. Установка поставляється зі вбудованою системою автоматики.

Корпус

Корпус установки виготовлений з алюмоцинка. Звукоізоляція і теплоізоляція досягається за рахунок використання шару мінеральної вати завтовшки 50 мм.

Фільтр

Для фільтрації зовнішнього повітря в установці призначений фільтр зі змінними вставками. Клас фільтрації - G4.

Нагрівач

Установки ПА укомплектовані водяним нагрівачами. Є виконання дворядне, трирядне або чотирирядне.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Припливна установка Вентс ПА 03 В монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(над підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці.

Припливні установки ПА оснащені кронштейнами для полегшення монтажу агрегату. Установку можна монтувати у будь-якому положенні, окрім вертикального, коли потік повітря спрямований вниз. Необхідно передбачити можливість доступу до установки у випадках сервісного обслуговування і чищення фільтру.

Управління і автоматика

Установка оснащена вбудованою системою управління і автоматики, яка дозволяє регулювати продуктивність вентилятора(3 швидкості), встановлювати температуру припливного повітря, контролювати стан(міра забруднення) фільтру. Управляти установкою можна на відстані за допомогою дистанційного пульта управління.

Дистанційний пульт управління забезпечує

• включення/виключення вентиляційної установки;
• можливість задати необхідний витрати повітря;
• можливість задати бажану температуру припливного повітря;
• відображення кімнатної температури;
• відображення несправності(аварійній ситуації).

Функції управління і захисту ПА...В

Для систем з охолоджувачем щити автоматики додатково комплектуються кімнатним датчиком-задатчиком температури. У комплектацію щита закладений електричний привід повітряного клапана LF230. Компоненти вузла обв'язування нагрівача(насос, вентиль, триходовий привід і так далі) в комплектацію не входять.

Функціональні можливості

1. Автоматичне управління припливним повітряним клапаном РРВА.
2. Контроль і індикація забрудненості фільтру.
3. Плавне регулювання оборотів вентилятора 3~380В(50Hz).
4. Підтримка заданої температури припливного повітря або температури в приміщенні.
5. Управління рідинним воздухонагревателем і контроль за його роботою.
6. Управління компресорно-конденсаторным блоком(ККБ) для систем з охолоджувачем.
7. Сигнал запуску витяжного вентилятора.
8. Можливість індивідуального налаштування усіх параметрів вентиляційної системи.
9. Зупинка системи по сигналу від щита пожежної сигналізації.

Технічні характеристики

Габаритні розміри

Діаграма

Документація

Паспорт припливної установки з водяним калорифером

(файл pdf, відкриється в новій вкладці)

Керівництво по експлуатації установок з системою автоматики

(файл pdf, відкриється в новій вкладці)
