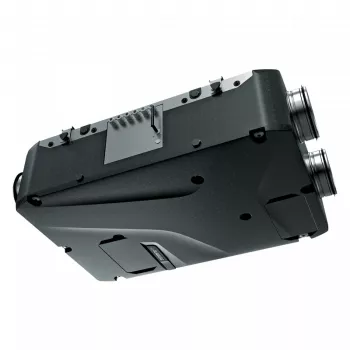

Припливно-витяжна установка Vents Enave-T 180 P

48719 грн.
ENAVE-T-180-P-A14
+

Опис

 Припливно-витяжна установка Vents Enave-T 180 P призначена для вентиляції квартири, будинку чи комерційного приміщення. Агрегат може забезпечити переміщення повітря через систему повітроводів з максимальною продуктивністю до 191 м³/год. Під'єднується до системи круглих пластикових чи оцинкованих або гнучких каналів з діаметром 160 мм. Підігрівання повітря відбувається за допомогою протипотокового ентальпійного рекуператора від тепла витяжного повітря.

 Максимальне споживання електроенергії не перевищує 54 Вт на годину. У цій моделі використовуються ЕС-вентилятори нового покоління. Керування режимами роботи вентиляції залежить від типу обраної автоматики: відбувається за допомогою настінного пульта А14 або за допомогою додатку на смартфоні (система А21). Вентиляційний агрегат повністю готовий до роботи.

Технічні характеристики

Параметр Величина
Напруга, В
230
Струм, А 0,46
Частота струму, Гц 50
Максимальна споживана потужність, Вт
45
Продуктивність, м3/год
191
Клас енергозаощадження А+
Рівень шуму на відстані 3 м, дБ(А)
34
Діапазон температур переміщуваного повітря, С -23...+40
Ефективність рекуперації тепла, %
до 91
Розмір повітропроводу, мм
160
Вага, кг 12

Габаритні розміри

 Креслення установки

H W L ØD W1 L1
272 640 930 160 300 627

Опис

Вентиляційна установка Вентс Enave-T 180 P розміщена в корпусі зі спіненого поліпропілену. Використання такого матеріалу має декілька вагомих переваг: відмінні теплоізоляційні властивості зменшують тепловтрати та рівень шуму, легкість конструкції спрощує монтаж, мале вологопоглинання від 0,01 до 0,03 % не сприяє утворенню плісняви, грибків або корозії інших компонентів.

На корпусі розташовані патрубки для під'єднання до круглих каналів.

Як працює рекуператор повітря

Для підігрівання повітря використовується рекуперація тепла за допомогою ентальпійного рекуператора протипотокового типу. Повітря з вулиці та приміщення потрапляє в установку через повітроводи примусово за допомогою безкорпусних витяжного та припливного вентилятора. Коли холодне повітря заходить в установку то воно очищується припливним фільтром та потрапляє до рекуператора. Водночас витяжне тепле повітря з приміщення також надходить до рекуператора з іншого боку, але воно має вищу температуру. Ці потоки повітря зустрічаються в регенераторі, але не змішуються. Витяжне повітря нагріває пластини, які віддають тепло, що міститься в ньому, припливному повітрю.

Для запобігання обмерзання рекуператора використовується автоматичний захист.

Захист від обмерзання

Захист автоматичний та спрацьовує, коли температура витяжного повітря за рекуператором нижче ніж +3°С. Він вимикає припливний вентилятор, а витяжний продовжує працювати. Холодне повітря не постачається в рекуператор і він починає розігріватися. Після підвищення температури автоматично знову вмикається припливний вентилятор. Цей процес циклічний. При низьких температурах зовнішнього повітря продуктивність припливної вентиляції зменшується внаслідок періодичного включення захисту рекуператора.

Вентилятори

Для переміщення повітря використовуються відцентрові вентилятори, які обладнані ЕС-двигунами із зовнішнім ротором. Лопатки на крильчатці загнуті назад, робоче колесо проходить балансування в заводських умовах.

Фільтри

Для очищення припливного повітря та захисту елементів вентиляційного агрегату від забруднення встановлюються два фільтри: припливний та витяжний з класом очищення G4. Фільтруючий елемент є змінним, періодично необхідно його чистити за допомогою порохотяга.

Байпас

Для використання у літню пору року, коли рекуперація не потрібна, використовується байпас. Він направляє поток повітря в обхід рекуператора.

Відсутній дренаж

У цій моделі відведення конденсату не потрібно. Вся волога, яка утворюється в процесі рекуперації, абсорбується матеріалом рекуператора та передається потоку повітря.

Керування

Керування вентиляцією можливо або настінною панеллю, яка з'єднується з установкою дротом (система А14) або за допомогою додатку Vents Home на вашому смартфоні (система А21).

Автоматика А14

Припливно-витяжна система вентиляції керується настінною панеллю А14. Вона встановлюється на стіну, з установкою з'єднується дротом.

Панель А14

За допомогою системи управління можна виконувати наступні дії:

  • Включити/вимкнути агрегат;
  • Вибрати продуктивність: мінімальна, середня або максимальна.
  • Дізнатися про забруднення фільтра.
  • Дізнатися про аварійну ситуацію

Також передбачено підключення датчиків СО2, вологості або будь-якого іншого сенсора(релейний вхід), по сигналу якого може відбуватися перемикання продуктивності на максимальну (Усі датчики купуються окремо, в комплект постачання не входять).

Система А21

Потрібен смартфон з операційною системою Android або IOS. Завантажити додаток ви можете за посиланням або за допомогою QR-коду.

Play Market for Android App Store for IOS
Vents Home для Андроїд код Код для ios
Vents Home перейти в Play Market Скачати додаток в App Store

Які функції керування є в додатку

  • Вмикання чи вимикання. Також пристрій у вимкненому стані може працювати як звичайний пасивний припливний клапан. Для цього потрібно відкрити повітрозабірники на внутрішній панелі.
  • Вибір потрібної продуктивності. Доступні три швидкості, можна налаштувати кожну з них.
  • Дистанційне керування через сервер. Установкою можна керувати через хмарний сервер.
  • Тижневий таймер. Ви можете налаштувати час, коли вентиляція буде вмикатися або вимикатися в залежності від своїх потреб. Для цього потрібно виставити дату та час.
  • Таймер. Установка буде працювати у обраному режимі на протязі часу, вибраного на таймері, після чого вимкнеться.
  • Захист рекуператора. При низьких температурах зовні автоматично вмикається захист пристрою від обмерзання, про що з'явиться повідомлення на інформаційній панелі та в додатку
  • Контроль мінімальної температури припливного повітря. У цьому режимі буде автоматично підтримуватися необхідна температура припливного повітря.
  • Таймер заміни фільтра. Визначає час, коли загориться індикатор заміни фільтра. За замовчуванням 90 днів.
  • Інтегрування в систему "Розумний дім" або BMS. Контролер системи автоматики дозволяє інтегрувати систему вентиляції у вашу інтелектуальну систему управління будинком.
  • Підключення датчиків якості повітря. Підтримується можливість підключення наступних датчиків: датчик вологи, датчик СО2, датчик VOC та датчик PM2.5 (датчики купуються окремо).

Графік продуктивності та тиску

 Графік витрати повітря та втрати тиску

Рекомендації з монтажу та експлуатації

Агрегат потрібно розмістити в підсобному чи нежитловому приміщенні із температурою навколишнього повітря вище +1°С та вологості до 60% без утворення конденсації.

Установка призначена для постійної безперервної експлуатації. Якщо немає потреби у вентиляції, рекомендується використання мінімально можливої продуктивності.

Агрегат підвішується до стелі або кріпиться до стіни чи до підлоги. На корпусі розташовані монтажні отвори.

Повітроводи з обох боків мають бути прямими на довжину до 3 діаметрів з боку входи, та довжиною один діаметр з боку виходу. Припливний повітровод, по якому буде забиратися повітря зі сторони вулиці, потрібно ізолювати. Якщо це пластиковий або оцинкований канал, то пенофолом. Якщо це гнучкий повітровод, то потрібно встановити ізольований.

Рекомендується встановити зворотні клапани або повітряні заслінки на обидва повітроводи між вулицею та приміщенням.

Для зменшення рівня шуму від вентиляції потрібно встановити шумоглушники на вентиляційні канали між установкою та приміщенням.

Паспорт та інструкція

(файли у форматі pdf, відкриються в новій вкладці при натисканні на зображення)

 Інструкція та паспорт

Посібник користувача панеллю А14

Панель керування А14

Особливості

Тип рекуператора
:
  • Ентальпійний
Продуктивність
:
191 м³/год
Тип калоріфера
:
Без нагрівача
Діаметр повітровода
:
  • 160 мм
ЕС-двигун:
є
Напруга
:
220 В
