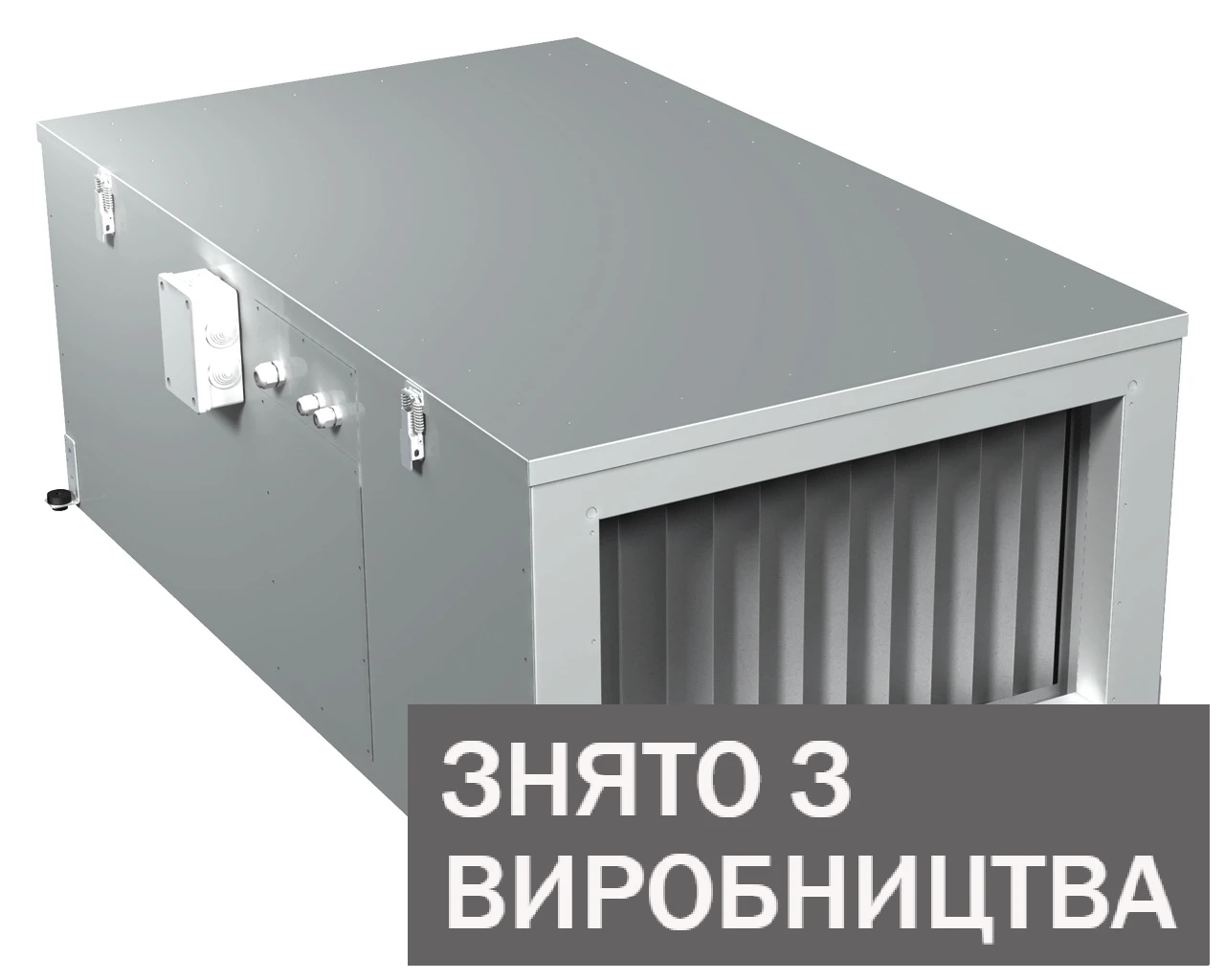

Приточная установка Вентс ПА 01 Е

Приточная установка вентиляционная Вентс ПА 01 Е используется для работы в составе приточной вентиляции через сеть воздуховодов. В установке используется электрический нагреватель с максимальным потреблением 12 кВт. Приточный агрегат может обеспечить подачу свежего воздуха с номинальной производительностью 1275 м³/ч. Установка предназначена для монтажа в закрытом помещении с плюсовой температурой.

Корпус

Корпус установки изготовлен из алюмоцинка. Звукоизоляция и теплоизоляция достигается за счет использования слоя минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации наружного воздуха в установке предназначен фильтр со сменными вставками. Класс фильтрации - G4.

Нагреватель

Установки ПА укомплектованы электрическими нагревателями c встроенной защитой от перегрева.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточная установка Вентс ПА 01 Е монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (над подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке.

Приточные установки ПА оснащены кронштейнами для облегчения монтажа агрегата. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке в случаях сервисного обслуживания и чистки фильтра.

Управление и автоматика

Установка поставляется со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать состояние (степень загрязнения) фильтра. Кроме того, система автоматики обеспечивает активную защиту от перегрева ТЭНов калорифера (для ПА...Е). Управлять установкой можно на расстоянии при помощи дистанционного пульта управления.

Дистанционный пульт управления обеспечивает

• включение/выключение вентиляционной установки;
• возможность задать необходимый расхода воздуха;
• возможность задать желаемую температуру приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Функции управления и защиты ПА...Е

• дистанционное включение и выключение установки;
• установка с пульта управления требуемой температуры приточного воздуха и поддержание заданной температуры (управление калорифером при помощи оптосимистора);
• регулировка скорости вращения вентилятора с пульта управления;
• отработка необходимых алгоритмов при включении и выключении установки;
• работа установки по таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• защита электрокалорифера от перегрева (два термостата);
• контроль степени засорения фильтра (датчик перепада давления).

Функциональные возможности системы автоматики

1. Автоматическое управление приточным воздушным клапаном РРВА.
2. Контроль и индикация загрязненности фильтра.
3. Плавное регулирование оборотов вентилятора 3~380В (50Hz).
4. Поддержание заданной температуры приточного воздуха или температуры в помещении.
5. Управление жидкостным воздухонагревателем и контроль за его работой.
6. Управление компресорно-конденсаторным блоком (ККБ) для систем с охладителем.
7. Сигнал запуска вытяжного вентилятора.
8. Возможность индивидуальной настройки всех параметров вентиляционной системы.
9. Остановка системы по сигналу от щита пожарной сигнализации.

Технические характеристики

Габаритные размеры

Диаграмма
