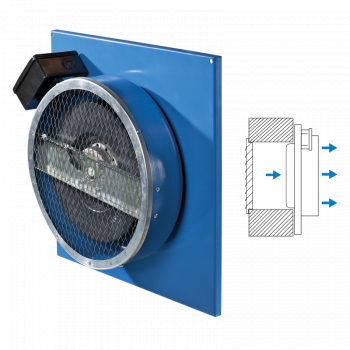

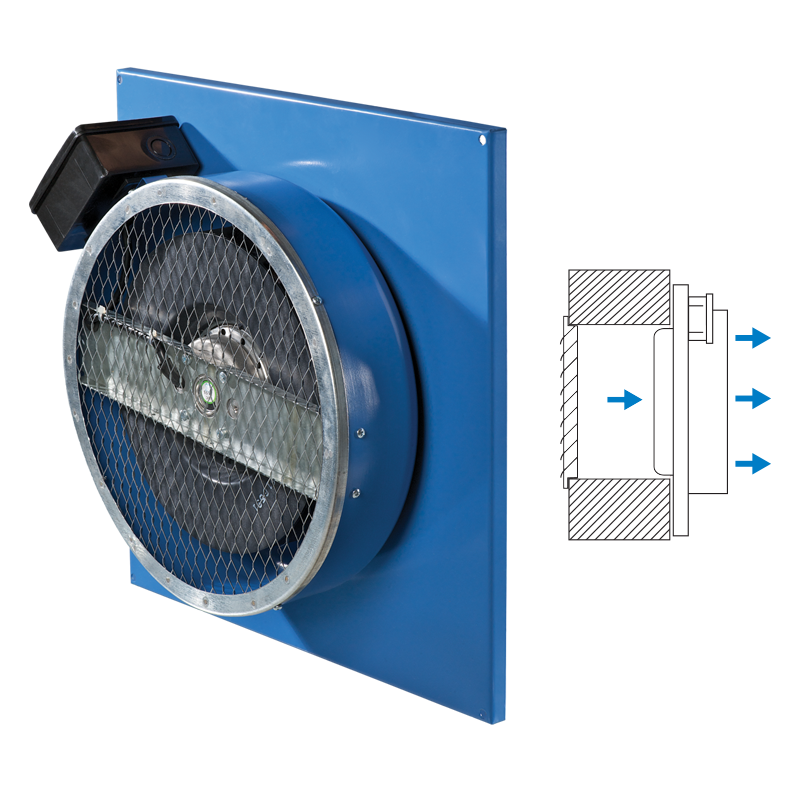

Настенный приточный канальный вентилятор Вентс ВЦ-ПН 100



7009 грн.
VC-PN-100
+

Описание

Приточный канальный вентилятор Вентс ВЦ-ПН 100 настенный предназначен для использования в составе приточной системы вентиляции. Особенностью этой серии является наличие монтажной квадратной пластины для крепления вентилятора на плоской поверхности. Для помещений, где требуется низкий уровень шума, предлагаются модели в малошумном исполнении (ВЦ...Б).

Этот приточный вентилятор предназначен для монтажа на стену.

Технические характеристики

Параметр Величина
Напряжение, В
230
Ток, А 0,32
Частота тока, Гц 50
Максимальная мощность, Вт
73
Производительность, м3
270
Скорость вращения, об/мин
2830
Уровень шума на расстоянии 3 м, дБ(А)
47
Максимальная температура перемещаемого воздуха, °С - 25....+55
Вес, кг 3,2
Защита, класс
IPХ4
Размер патрубка, мм
100

Габаритные размеры

Чертёж вентилятора вц-пн

Размеры ∅D ∅d ∅D1 H H1 L
мм 98 6.1 249 310 295 115

Диаграммы

Аэродинамическая характеристика вентилятора

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.

Двигатель

В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с загнутыми назад лопастями. Двигатель оснащён встроенной тепловой защитой с автоматическим перезапуском. Для некоторых размеров доступна версия двигателя с более мощными характеристиками (ВЦ...С). Применение в двигателе подшипников качения обеспечивает длительный срок службы (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно несколько вентиляторов, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-400.

Регулятор РС-1-400

Монтаж

Канальный вентилятор предназначен для внутреннего монтажа на поверхность стены. Подключение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Документация

(файл в формате pdf, нажмите на изображение)

Руководство пользователя

Особенности

Производительность
:
270 м³/ч
Диаметр воздуховода
:
  • 100 мм
Напряжение
:
220 В

Подбор регуляторов и датчиков

Совместимость вентиляторов Вентс и регуляторов

Принадлежности к этому товару
