Описание

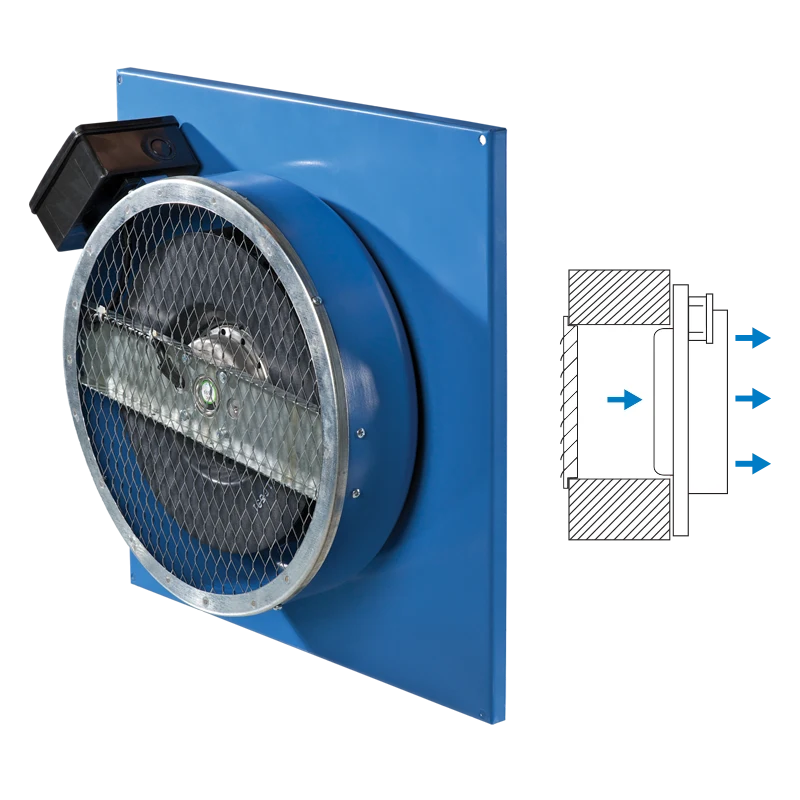

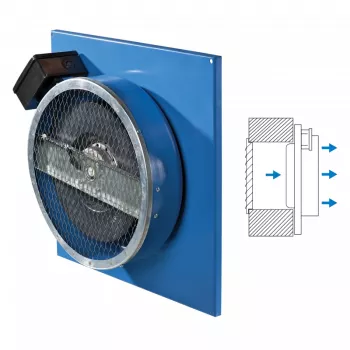

Круглый канальный вентилятор Вентс ВЦ-ПН 200 предназначен для монтажа с помощью монтажной пластины размерами 400х400 мм. Является центробежным канальным вентилятором для использования в системах приточной вентиляции. Возможен заказ вентилятора в малошумном исполнении.
Этот приточный вентилятор предназначен для настенного монтажа.
Технические характеристики
Параметр | Величина |
Напряжение, В |
230 |
Ток, А | 0,67 |
Частота тока, Гц | 50 |
Максимальная мощность, Вт |
154 |
Производительность, м3/ч |
950 |
Скорость вращения, об/мин |
2375 |
Уровень шума на расстоянии 3 м, дБ(А) |
48 |
Максимальная температура перемещаемого воздуха, С | - 25....+50 |
Вес, кг | 6.1 |
Защита, класс |
IPХ4 |
Размер патрубка, мм |
200 |
Габаритные размеры
Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
мм | 198 | 6.1 | 339 | 400 | 385 | 138 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками. Двигатель оснащён встроенной тепловой защитой с автоматическим перезапуском. Для некоторых размеров доступна версия двигателя с более мощными характеристиками. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400.
Монтаж
Канальный вентилятор предназначен для внутреннего монтажа со стороны помещения. Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
(файл в формате pdf, нажмите на изображение)
Особенности
- 200 мм
