Регулятор скорости РС-1-400

Тиристорный регулятор скорости Вентс РС-1-400 используется для плавной регулировки производительности однофазных вентиляторов. Может использоваться для одновременной регулировки нескольких вентиляторов, если общая потребляемая мощность не превышает 400 Вт.

Конструкция и управление

Корпус регулятора изготовлен из пластика. Регулятор скорости вращения вентилятора отличается высокой эффективностью, точностью управления. Включение/выключение происходит посредством вращения ручки управления. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения. Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.

Технические характеристики

Схема подключения

Защита

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.

Монтаж

Регулятор устанавливается внутри помещений на стене или внутри стены в монтажной коробке (приобретается отдельно, выберите комплектацию поставки вместе с монтажной коробкой)

Для настенного монтажа

Вентс МКН-3

Коробка МКН-3 крепится к поверхности стены, регулятор устанавливается внутри.

Для внутристенного монтажа

Вентс МКВ-4

Коробка устанавливается внутрь стены.

Также регулятор может устанавливаться в стандартные электромонтажные круглые коробки.

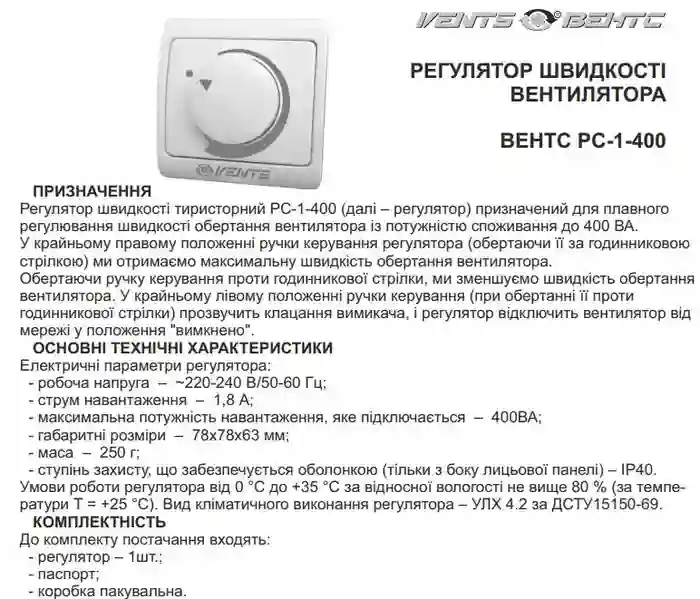

Паспорт регулятора

(инструкция в формате pdf, откроется в новой вкладке)
