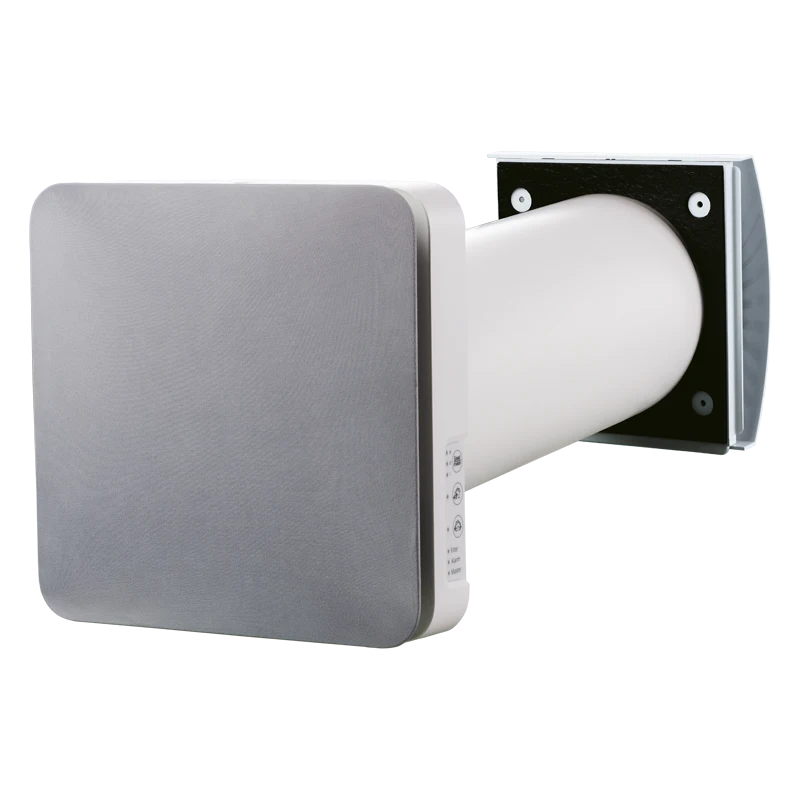

Рекуператор проветриватель Вентс Твинфреш Дизайн

Рекуператор проветриватель Вентс Твинфреш Дизайн используется для приточно-вытяжной вентиляции одного помещения жилого или коммерческого назначения. Устройство монтируется в отверстие внешней стены диаметром 180 мм.

Может работать в трёх основных режимахприточная вентиляция - 50 м³/чвытяжная вентиляция - 50 м³/чприточно-вытяжная вентиляция с рекуперацией тепла - 25 м³/ч

Эта модель оборудована автоматическими жалюзи, которые закрываются при выключении вентиляции и перекрывают канал.

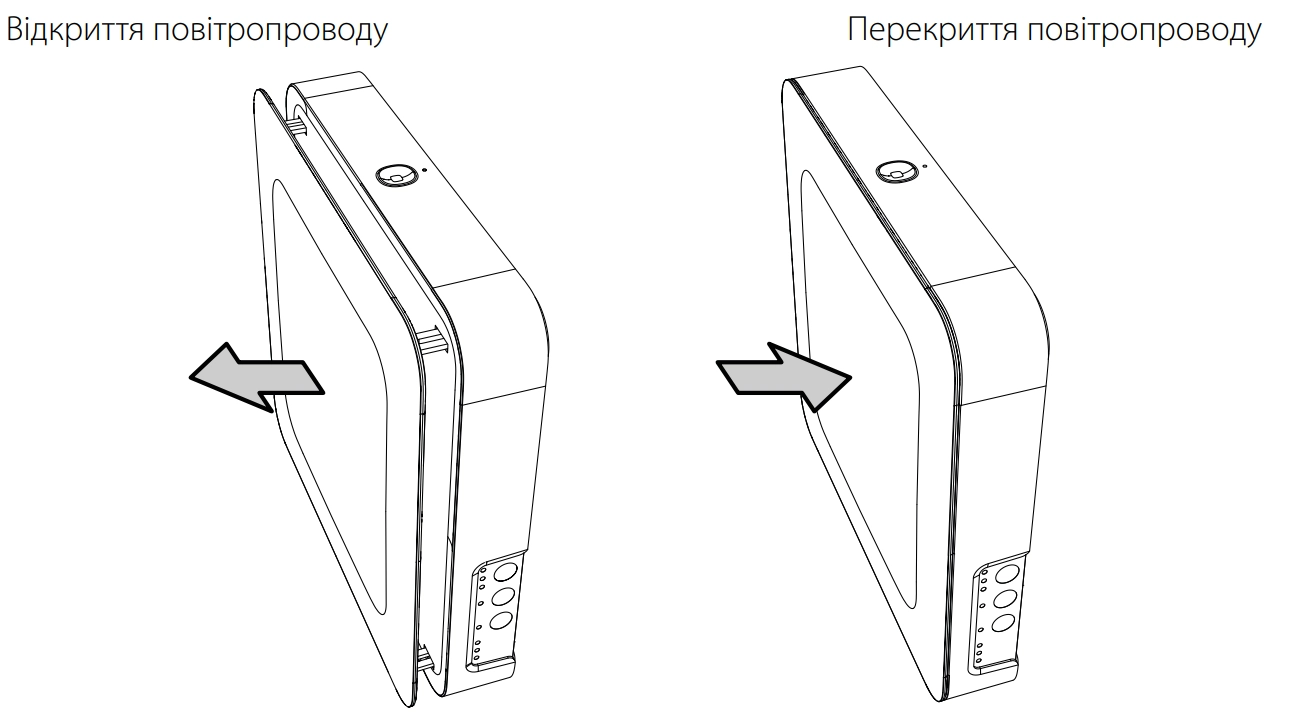

Дополнительно можно перекрыть канал нажатием на лицевую панель, если прибор не будет долго использоваться.

Управление осуществляется с помощью приложения на смартфоне через сеть WiFi, пульта дистанционного управления или кнопок на лицевой панели.

Технические характеристики

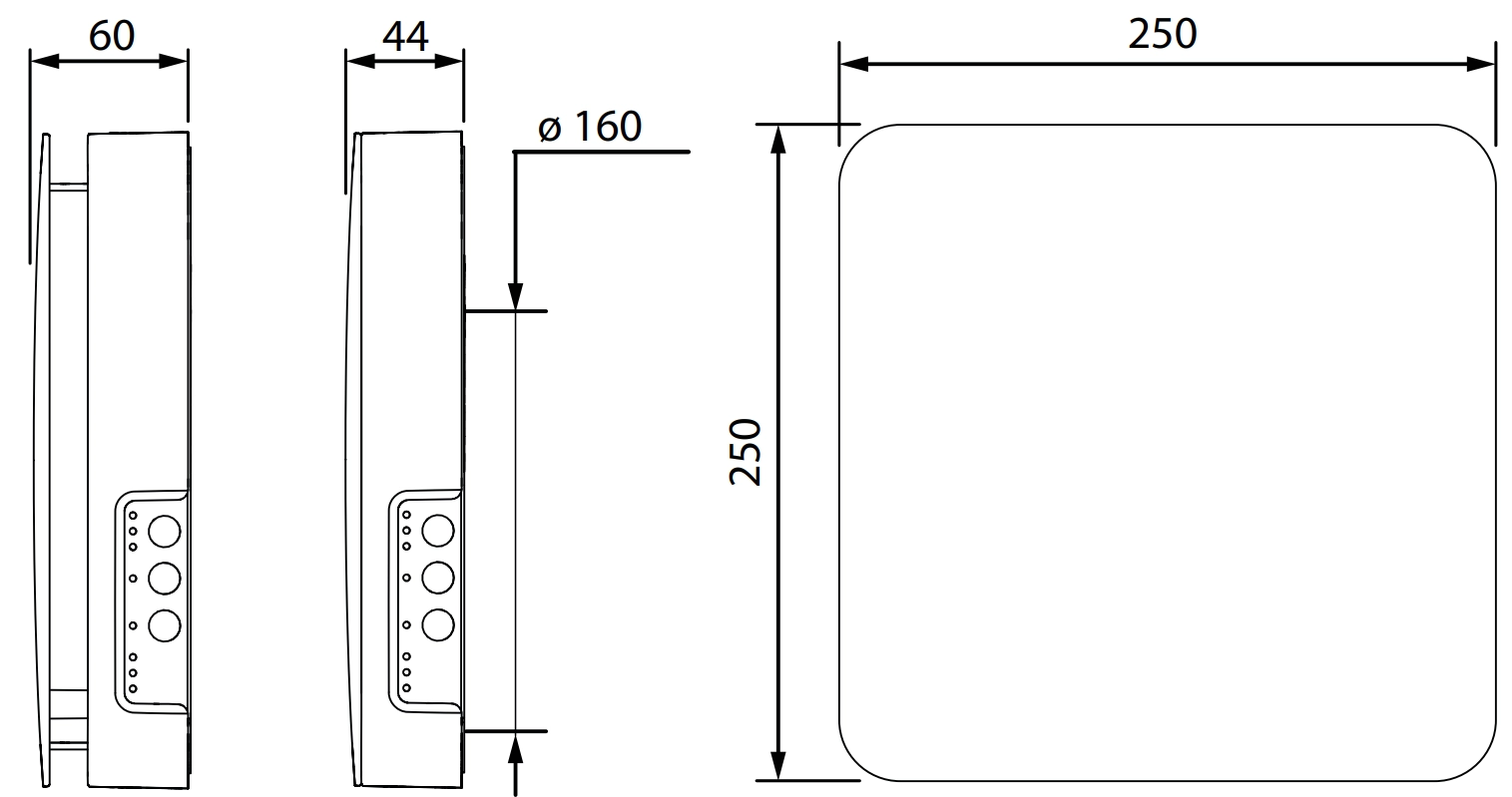

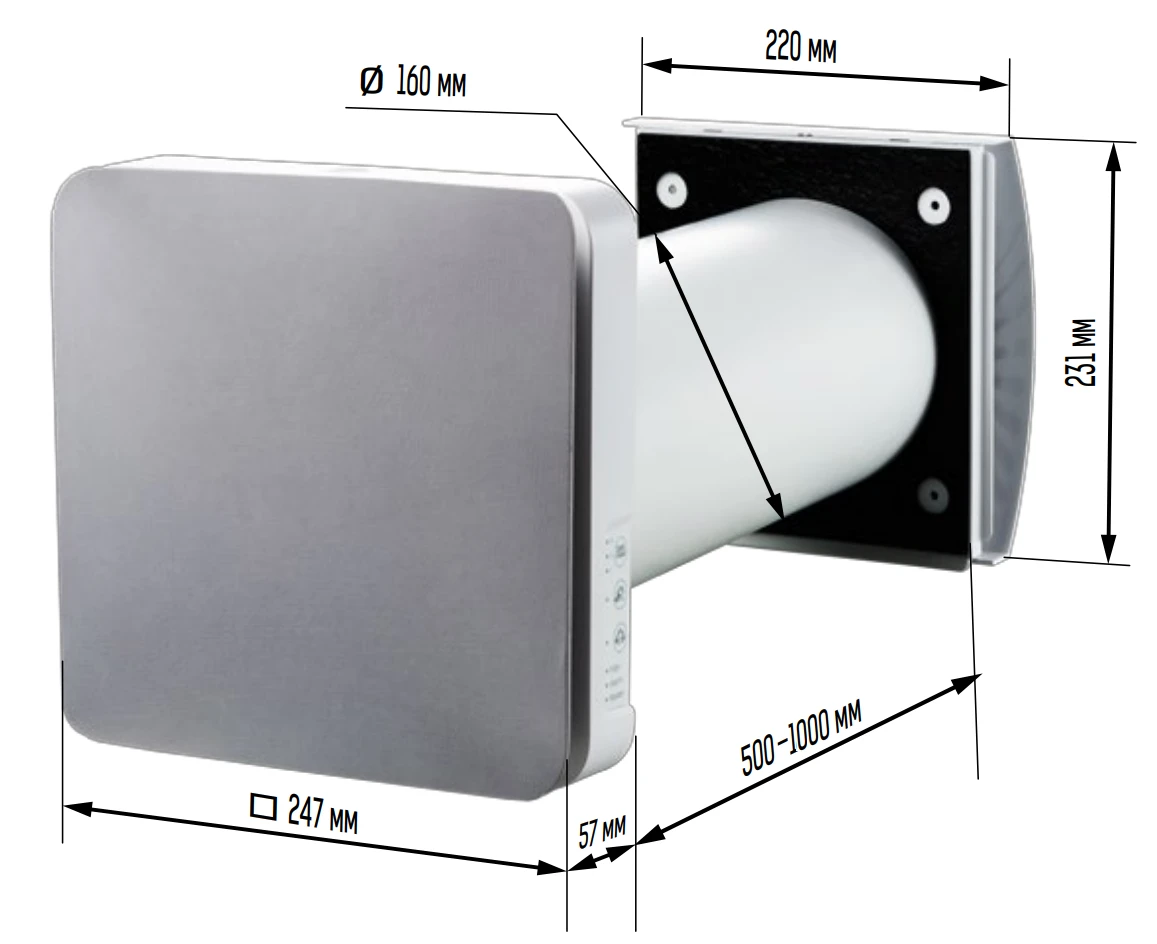

Размеры

Минимальная толщина стены - 500 мм (при заказе выберите необходимую длину канала).

Диаметр отверстия в стене для установки устройства - 180 мм.

Конструкция и принцип работы рекуперации тепла

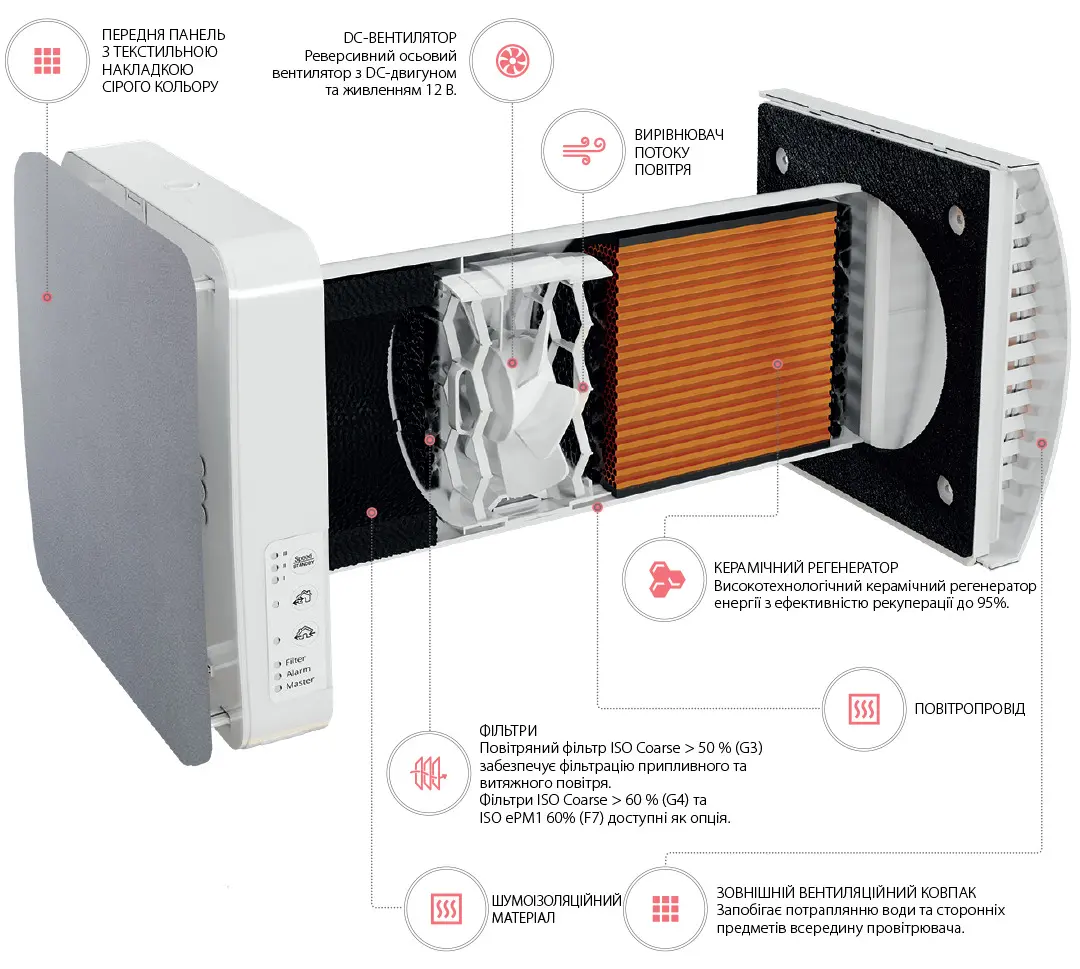

Из чего состоит механический проветривательПластиковый вентиляционный канал. В нём размещаются элементы устройства.Внутренняя лицевая панель и внешняя вентиляционная решётка. Предназначены для распределения воздуха в комнату и забора (выброса) воздуха из комнаты.DC-вентилятор. Реверсивный вентилятор, который перемещает воздух через проветриватель.Керамический рекуператор. Регенератор с большим количеством ячеек, через которые проходит воздух. Имеет высокую теплопроводность, что позволяет передавать тепло, накопленное от вытяжного воздуха приточному.Фильтры. Очищают наружный воздух и защищают элементы проветривателя от загрязнения. Класс очистки G3. (при необходимости можно заказать фильтры класса фильтрации G4 и F7)

Как это работает

Когда проветриватель работает в режиме рекуперации, то сначала тёплый воздух изнутри помещения под действием вентилятора проходит через керамический регенератор. При этом он нагревает керамический материал рекуператора. Этот процесс длится 70 секунд, после чего вентилятор останавливается и начинает уже затягивать воздух с улицы.

Когда холодный воздух с улицы попадает в рекуператор, он начинает нагреваться вследствие поглощения тепла, которое было передано материалу от вытяжного воздуха. Через 70 секунд вентилятор останавливается и начинает работать на вытяжку из помещения. Этот процесс цикличный и повторяется снова и снова.

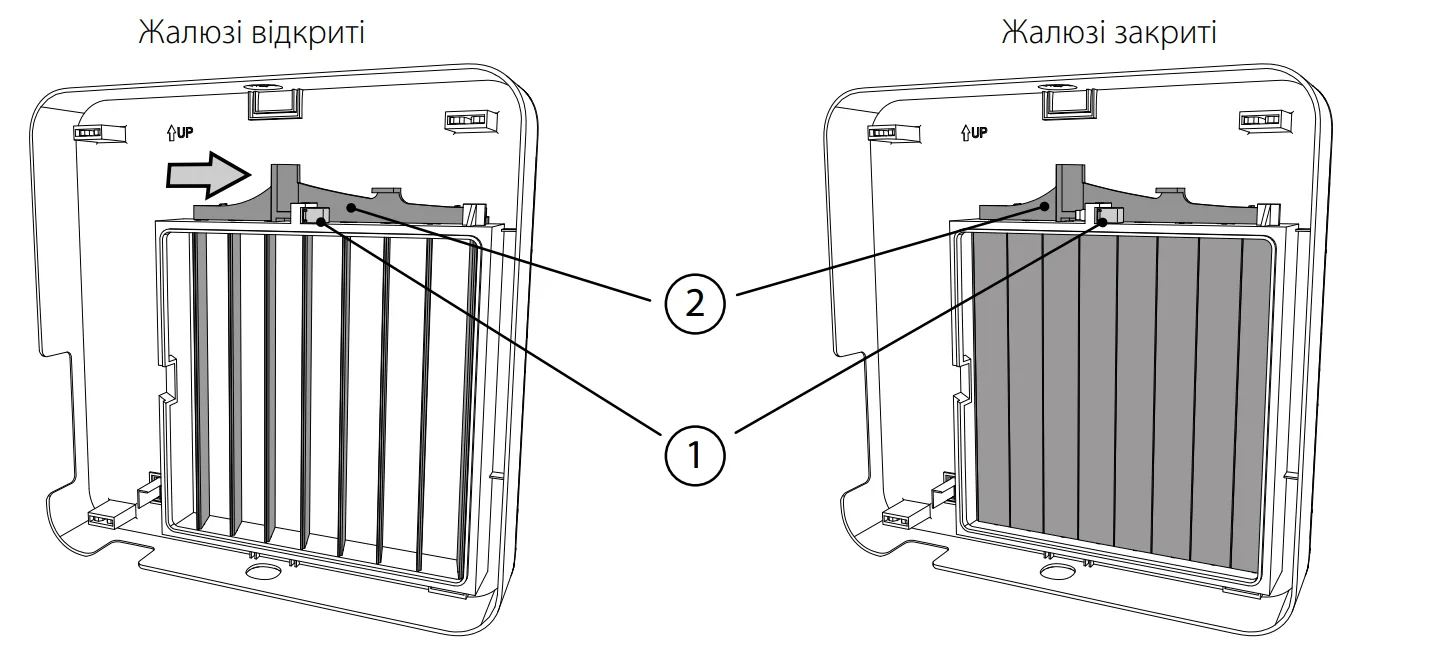

Лицевая панель оборудована автоматическими жалюзи, которые открываются при включении вентиляции и перекрывают вентиляционный канал при выключении проветривателя. Они закрываются не сразу, а медленно. Механизм управления в этих моделях проветривателей разработан таким образом, что задержка открытия или закрытия жалюзи может колебаться от одной до пяти минут после активации или деактивации устройства.

Какие ещё есть режимы работы

Устройство может работать в таких вентиляционных режимах работы:

• Проветривание
• Boost
• Рекуперация тепла.

Режим Проветривание. В этом режиме вентилятор постоянно работает только в одном направлении на выбранной скорости. Вы можете выбрать, будет ли это постоянная вытяжка или постоянный приток воздуха с улицы. Для настройки режима нужно переключить DIP-переключатель на плате управления в нужное положение (подробно в руководстве пользователя внизу этой страницы). Такой режим работы применяется в тёплое время года, когда рекуперация тепла не нужна.

Режим Boost. Если значение влажности воздуха превышает определённое пользователем, то автоматически включается третья максимальная скорость. В таком режиме устройство будет работать, пока уровень влажности не снизится. После достижения нужного уровня влажности в помещении устройство продолжит ещё работать на этой скорости в течение времени, которое выставлено на таймере, и перейдёт на предыдущий режим. Вы можете выставить порог срабатывания гигростата от 40 до 80% с шагом 10. Таймер задержки можно установить 0, 5, 15 и 30 минут. Настройка их происходит на плате управления с помощью DIP-переключателей.

Как управлять

Управлять системой вентиляции можно с помощью смартфона через приложение Vents Home, дистанционного пульта управления или кнопок на внутренней прямоугольной лицевой панели.

Управление с пульта ДУ

С пульта вы можете:

• Включить устройство или выключить его.
• Выбрать одну из трёх скоростей.
• Включить режим Рекуперация тепла.
• Включить режим Проветривание
• Включить режим Вечеринка. Устройство начнёт работать на третьей скорости в течение 4 часов, после чего перейдёт на предыдущую скорость.
• Включить Ночной режим. Вентиляция перейдёт на первую самую тихую скорость на 8 часов.

Управление кнопками на лицевой панели

На панели есть кнопки, которыми вы можете:

• Выбрать нужную производительность, выключить или включить вентиляцию.
• Активировать режим Рекуперация
• Активировать режим Проветривание.

Кроме этого, на панели есть три светодиодных индикатора: индикатор загрязнения фильтра, индикатор аварии и индикатор управляющего проветривателя. Индикатор управляющего проветривателя Master работает, если в вашем доме установлено несколько устройств, которые объединены в сеть.

В устройстве есть возможность подключения внешних датчиков с нормально разомкнутым контактом (NO-контакт), которые приобретаются отдельно (датчик CO2, датчик качества воздуха и другие). При замыкании такого контакта от такого датчика система вентиляции будет автоматически переключаться на самую высокую скорость.

Управление со смартфона через приложение Vents Home

На ваш смартфон нужно установить приложение Vents Home. В мобильном приложении будут доступны такие настройки параметров работы проветривателя:

• Включение и выключение
• Выбор производительности
• Выбор режима Рекуперация, Проветривание или Ночной режим
• Недельный график включения вентиляции для разных интервалов времени.
• активировать или деактивировать датчик влажности, аналоговый датчик 0–10 В и релейный датчик;
• задать порог срабатывания для датчика влажности и аналогового датчика 0–10 В;
• настроить время задержки для выключения режима Boost (стандартно 30 минут);
• определить продолжительность работы в "Ночном режиме" на первой скорости (стандартно 8 часов);
• настроить время работы на третьей скорости в "Вечернем режиме" (стандартно 4 часа).

Объединение нескольких проветривателей в сеть

Если у вас установлены проветриватели в каждой комнате, то вы можете объединить их в одну сеть, где управляющим проветривателем будет назначен один из них. Этот главный проветриватель будет задавать режим работы для других устройств.

Монтаж

Устройство устанавливается в верхней зоне помещения, где нужна вентиляция. Для этого во внешней стене делается отверстие на улицу диаметром 180 мм.

В этом отверстии монтируется круглый пластиковый канал, в котором размещаются рабочие блоки. Со стороны улицы к воздуховоду крепится внешний колпак, со стороны помещения — внутренняя лицевая панель. С подробной инструкцией по монтажу вы можете ознакомиться в руководстве пользователя ниже.

Гарантия

Производитель предоставляет гарантийные обязательства на бесплатный ремонт этого устройства 24 месяца с даты продажи при условии надлежащего выполнения всех условий пользователем, которые указаны в паспорте изделия. Гарантийный ремонт выполняется в сервисном центре производителя в Украине.

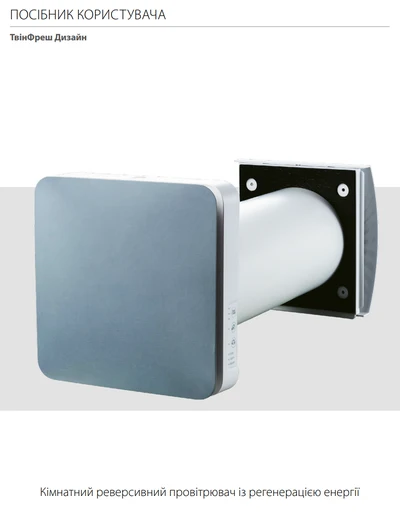

Руководство пользователя

(инструкция по использованию и монтажу в виде файла pdf, нажмите на изображение)
