Решітка Вентс ГР 500х350

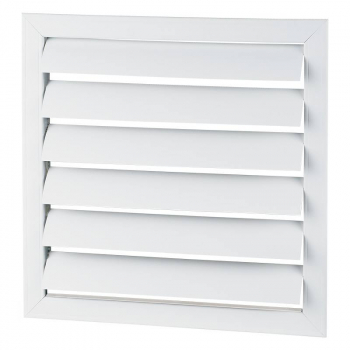

Гравітаційна решітка Вентс ГР 500х350 використовується в системах вентиляції для перекриття каналів при вимкненому вентиляторі. При включенні вентилятора пластикові ламелі відкриваються під впливом потоку повітря, яке проходить через решітку. При виключенні лопаті закривають переріз під дією сили тяжкості. Матеріал решітки - білий пластик.

Монтаж решітки

Решітка призначена для установки на поверхні стіни з боку вулиці. У виробу є фланець, який вставляється у відповідний прямокутний отвір стіни або кріпиться до повітроводу. Усі місця з'єднання необхідно герметизувати для того, щоб уникнути втрат повітря.

Габаритні розміри і креслення

Площа живого перерізу 0,1022 м²

Графік втрат тиску

На цьому графіку вказані втрати тиску при певній швидкості руху повітря через решітку. Наприклад, при швидкості повітря 4 м/сек втрати тиску складають 10 Па. Рівень шуму при цьому складе 25 дБА на відстані 3 метри від решітки. Ці втрати і рівень шуму враховуються при виборі розміру необхідної решітки.
