Вентиляція з Вентс: канальні вентилятори для будь-яких приміщень

Сьогодні канальні вентилятори Вентс представлені такою кількістю серій, що покупцеві складно в них зорієнтуватися. Компанія пропонує надзвичайно широкий модельний ряд — від компактних побутових вентиляторів для витяжної вентиляції квартири до потужних промислових агрегатів.

У цій статті ми розглянемо основні серії канальних вентиляторів, їх призначення, характеристики та особливості монтажу й керування. Ми розкажемо, чим вони відрізняються, яких типів бувають та де саме застосовуються. Стаття написана у максимально простому стилі для людей, які вперше знайомляться з цією темою.

Побутові осьові канальні вентилятори

Ця категорія охоплює компактні канальні вентилятори осьового типу малої потужності, призначені для витяжки повітря з ванних кімнат, туалетів, кухонь та інших побутових приміщень. До такого вентилятора можна під'єднати повітровід невеликої довжини: до 1 метра з мінімальною кількістю поворотів.

Річ у тому, що це вентилятори осьового типу, які не можуть створювати достатньо великий тиск для того, щоб переміщувати повітря по дуже довгому каналу. Але для вентиляції у квартирі, коли у витяжному каналі є працююча тяга, такий вентилятор підходить.

Компанія Вентс пропонує дві основні серії таких вентиляторів: ВКО та Квайтлайн.

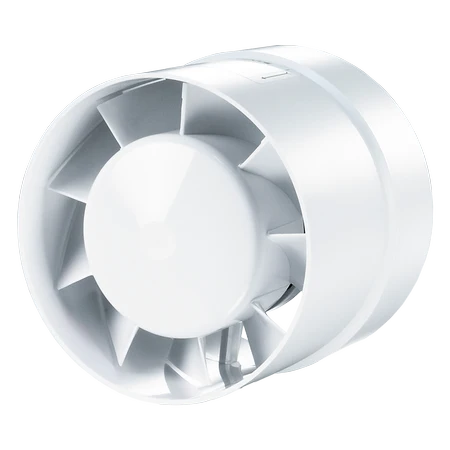

Вентс ВКО

Вентилятори Вентс серії ВКО — базова серія осьових канальних вентиляторів для круглих вентиляційних каналів з діаметром 100, 125 та 150 мм.

Вентилятори монтуються безпосередньо в канал або вентиляційну шахту і забезпечують витрату повітря від 105 до 358 м³/год залежно від моделі.

Має модифікації: стандартні моделі, версії «Л» на кулькопідшипниках (тихіші й довговічніші), варіанти «Турбо» з підвищеною продуктивністю (внаслідок потужнішого двигуна), а також моделі з кронштейном «ВКОк» для зручного кріплення до стіни чи стелі.

Ці вентилятори розраховані на роботу з короткими повітроводами, оскільки створюють невеликий тиск (низьконапірні) – їх ефективність проявляється на невеликих відстанях від точки всмоктування до вентиляційної шахти. Головне призначення: побутова витяжна вентиляція у квартирі, будинку або невеликих комерційних приміщень.

 Прості в установці та експлуатації: як правило, їх вмикають/вимикають звичайним вимикачем освітлення або окремою кнопкою, також можливе підключення регулятора швидкості для плавного керування обертами двигуна. Це оптимальний вибір для витяжки повітря з ванної кімнати чи санвузла на невелику відстань (до кількох метрів повітроводу).

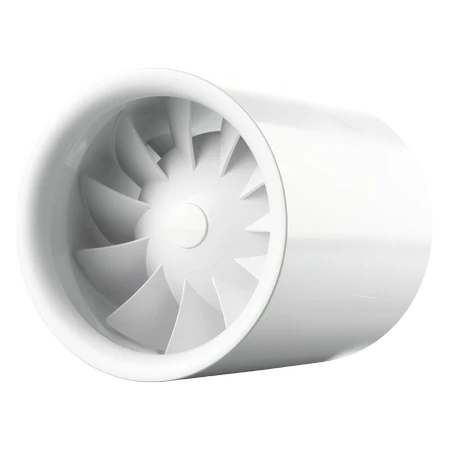

Вентс Квайтлайн

Серія тихих осьових вентиляторів для тих самих задач вентиляції у квартирах і будинках. Вентилятори Quietline мають покращену аеродинамічну конструкцію крильчатки та вдале поєднання зі швидкістю обертів, що дозволило суттєво знизити рівень шуму.

Лінійка Quietline включає моделі з діаметром патрубка 100, 125 і 150 мм, продуктивністю до 375 м³/год. Ці вентилятори рекомендовано використовувати так само на коротких каналах з малим опором (наприклад, вентиляція ванної кімнати через невеликий повітропровід до шахти), оскільки вони є низьконапірними.

Серія включає варіанти Extra (продуктивні двошвидкісні модифікації) та Duo (двошвидкісні вентилятори для вибору режиму). Наприклад, вентилятор Вентс Quietline 150 Duo може працювати на двох швидкостях з витратою повітря 335 м³/год на максимумі.

Особливість серії – низький рівень шуму, особливо у моделі 100 Quietline, шум від якої практично не сприймається людським вухом (25 дБА на відстані 3 м).

Корпус і крильчатка виконані з якісного пластику, стійкого до УФ-променів. Вбудований захист від перегріву підвищує надійність двигуна. Монтаж такого вентилятора аналогічний серії ВКО: його встановлюють всередині вентиляційного каналу або безпосередньо в отвір шахти, закріплюючи при потребі хомутами чи кронштейном.

Для керування можна використовувати стандартний вимикач або ж регулятор для зниження швидкості обертів. Вентилятори Квайтлайн ідеально підходять тим, хто цінує тишу – наприклад, для вентиляції у квартирах, де шум від витяжки не повинен заважати.

Обидві серії – ВКО та Quietline – призначені для побутового застосування. Вони забезпечують базовий рівень вентиляції ванної кімнати, туалету, кухні, комори тощо. Якщо ж у вентиляційній системі планується довший канал та потрібен вищий тиск повітря, ніж можуть створити осьові вентилятори, слід звернути увагу на наступні категорії канальних вентиляторів.

Вентилятори змішаного типу (компактні канальні)

Вентилятори змішаного типу з’явилися як відповідь на потребу отримати щось середнє між малопотужними осьовими та громіздкими відцентровими вентиляторами.

Вони поєднують у собі риси обох типів: високу продуктивність, більший тиск, ніж в осьових, компактний корпус і відносно низький рівень шуму. Компанія Вентс була піонером у цій галузі в Україні, розробивши ще 20 років тому серію вентиляторів ТТ саме такого змішаного типу.

На сьогодні лінійка значно розширилася: доступні як вдосконалені версії класичних ТТ, так і шумоізольовані та енергоефективні моделі. Розглянемо їх докладніше.

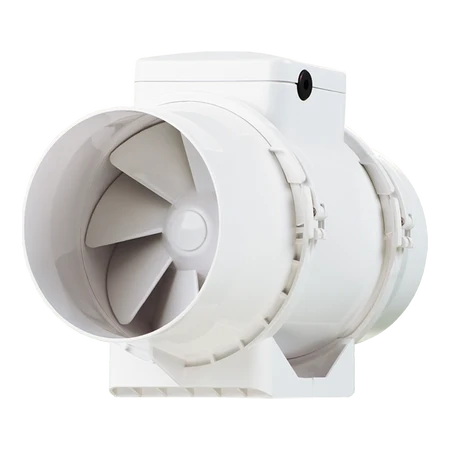

Вентс ТТ (ТТ-ПРО у пропіленовому корпусі)

Легендарна серія круглих канальних вентиляторів у міцному пластиковому корпусі.

Вентилятори Вентс ТТ призначені для припливно-витяжної вентиляції в житлових, комерційних та інших приміщеннях і можуть монтуватися в канали діаметром від 100 до 315 мм.

Корпус з якісного АБС-пластика не піддається корозії та підходить навіть для вологих зон (кухні, ванни).

Цікава конструктивна особливість – знімний моторний блок із крильчаткою на спеціальних засувках, який можна виймати з корпусу для обслуговування без демонтажу всього вентилятора. За необхідності вентилятори ТТ допускають регулювання швидкості (і, відповідно, продуктивності) — або ступінчастим перемикачем між двома вбудованими швидкостями, або плавно за допомогою тиристорного регулятора напруги. До речі, можливий також нестандартний монтаж кількох таких вентиляторів паралельно (для збільшення витрати повітря) чи послідовно (для підвищення тиску в системі).

Продуктивність серії – від 145 до 2050 м³/год залежно від розміру патрубка. Усі вентилятори оснащені двошвидкісним двигуном змінного струму, що дозволяє перемикати між двома режимами продуктивності.

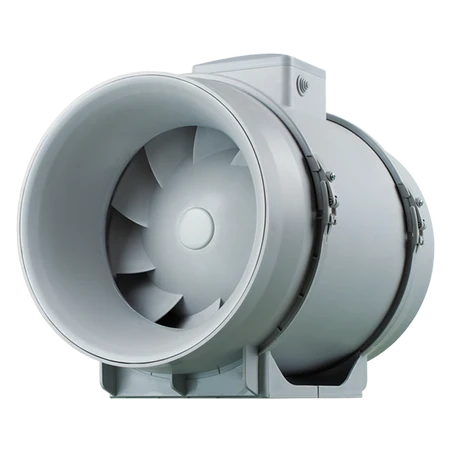

Серія ТТ-ПРО є модернізацією класичних ТТ: вона отримала оновлений поліпропіленовий корпус зі зручнішим доступом до двигуна, проте основні показники залишилися подібними. Такий вентилятор – універсальне рішення для середніх по довжині мереж повітроводів, наприклад, витяжка з ванної кімнати через декілька вигинів каналу, вентиляція невеликого кафе чи магазину тощо, де потрібні компактність і достатній тиск повітря.

Вентс ТТ ПРО ЕС

Це розвиток серії ТТ-ПРО із впровадженням енергоощадних технологій. Ці вентилятори оснащені сучасними EC-двигунами (Electronically Commutated) з постійним струмом, що дає одразу дві переваги: нижче енергоспоживання та можливість плавного регулювання швидкості у діапазоні 0–100%.

Максимальна продуктивність серії – до 1970 м³/год (моделі Ø315 мм), доступні типорозміри від 100 до 315 мм.

Корпус і крильчатка залишаються поліпропіленовими, тому вентилятор можна використовувати у вологих приміщеннях.

Ця серія доречна там, де вентиляція повинна бути гнучкою та економічною – скажімо, у сучасних «розумних» будинках, офісах, лабораторіях, де навантаження змінюється і потрібне точне підтримання повітрообміну.

Головний плюс EC-мотора – точне керування продуктивністю, зниження шуму та витрат електроенергії. Вентилятори ТТ ПРО ЕС можна підключати до автоматичних систем (наприклад, керування по датчику або BMS), об’єднуючи їх у єдину мережу для централізованого контролю.

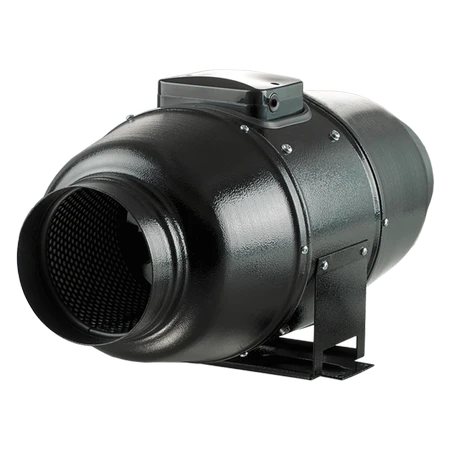

Вентс ТТ Сайлент-М

Спеціальна тиха модифікація ТТ, створена для приміщень з підвищеними вимогами до рівня шуму.

Основні відмінності: металевий корпус із товстою шумо- та теплоізоляцією (шар мінеральної вати 50 мм). Завдяки цьому шум від роботи вентилятора суттєво гаситься ще в корпусі. Серія Silent-M зберегла дві швидкості двигуна (АС-мотор) та продуктивність – до 2050 м³/год, діаметри приєднання 100–315 мм.

Фактично ці вентилятори всередині мають аналогічну крильчатку змішаного типу, але “закуті” в шумоізольований кожух, що значно знижує рівень звуку (наприклад, модель ТТ Silent-M 315 переміщує ~ 1530 м³/год при шумі всього 36 дБА). Вентилятори ТТ Silent-M доцільно застосовувати у кінотеатрах, конференц-залах, студіях, спальнях – де звичайний гул вентиляції небажаний.

Вентс ТТ Сайлент-М ЕС – це вже поєднання двох вищезгаданих удосконалень: шумоізольований корпус і EC-двигун. Ця серія забезпечує тиху роботу та регулювання швидкості від 0 до 100% без втрати ККД. Діаметри 100–315 мм, продуктивність максимум до ~1970 м³/год.

Корпус – металевий з ізоляцією, крильчатка – змішаного типу. Такі вентилятори є одними з найбільш сучасних: енергоефективні, тихі та сумісні з автоматикою. Вони добре зарекомендують себе в престижних офісах, медичних закладах, бібліотеках – там, де треба підтримувати мікроклімат непомітно для людей.

Окрім сімейства ТТ, компанія Вентс випускає ще кілька серій вентиляторів змішаного типу в пластиковому корпусі.

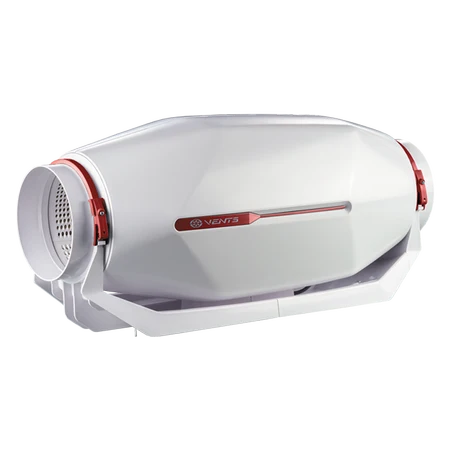

Вентс Стрім

Це шумоізольовані пластикові канальні вентилятори з крильчаткою змішаного типу. Відрізняються компактністю і наявністю звукоізоляції зі 50 мм мінеральної вати всередині пластикового корпусу.

Серія Stream охоплює моделі для діаметрів 100/125 мм (комбінована модель) та 150/160 мм, з максимальною продуктивністю до 540–600 м³/год.

Вбудована ізоляція гасить шум двигуна, а пластик не резонує. Внутрішня частина корпусу перфорована для зниження рівня шуму. Таким чином, Вентс Стрім – це компроміс між потужністю та безшумністю в компактному виконанні.

Усі вентилятори тришвидкісні, тобто можна перемикати режим продуктивності: мінімальна, середня та максимальна. Головна ж перевага – тиха робота (модель Вентс Стрім 100 має рівень шуму у діапазоні 19-27 дБА).

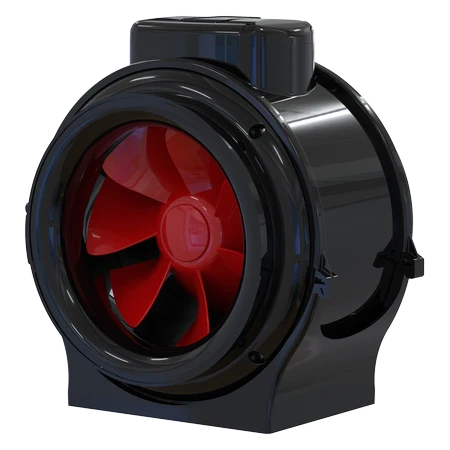

Вентс Буст

Вентилятори Boost обладнані тришвидкісними двигунами, які при невеликому споживанні енергії дають  високу витрату повітря при низькому рівні шуму.

Серія потужних вентиляторів змішаного типу у пластиковому корпусі для великих діаметрів каналів. Вона включає моделі на ∅200, 250, 355 і 400 мм, що охоплює продуктивність від 1140 до 5700 м³/год.

Корпус і крильчатка виконані з міцного полімеру, причому ззовні корпус укріплений металевим кожухом для надання жорсткості (це актуально для великих діаметрів). Серія Boost призначена для обслуговування розгалужених систем вентиляції середньої довжини – наприклад, у великих приватних будинках, спортзалах, кафе.

Такі вентилятори можна встановлювати тільки всередині приміщень з плюсовою температурою (від 0 °С і вище).

Монтаж можливий у горизонтальному чи вертикальному положенні, кріплення виконується на стіну або стелю за допомогою кронштейнів (є в комплекті).

Виробник рекомендує ставити з двох боків вентилятора гнучкі вставки, щоб зменшити передачу вібрації на повітроводи. Управління – перемикання трьох швидкостей (можна застосувати спеціальний трипозиційний перемикач) або підключення через тиристорний регулятор для плавного керування.

Додамо, що окремо існують модифікації Boost EC (з EC-моторами для економії електроенергії) та Boost-I (із шумоізольованим корпусом для тихішої роботи). Таким чином, лінійка Вентс Буст закриває потребу у великих витратах повітря на середніх дистанціях, коли повноцінні «равлики» ще не потрібні.

Отже, вентилятори змішаного типу Вентс – це універсальні «трудяги» для вентиляції. Вони знаходять застосування від квартир та котеджів до офісів, кафе, середніх за площею виробничих приміщень. Якщо мережа повітропроводів не надто довга (опір помірний), але потрібна значна подача повітря – саме такі вентилятори будуть оптимальними. Для переміщення більших об’ємів повітря або довших/розгалуженіших каналів уже варто перейти до наступної категорії – відцентрових вентиляторів, що забезпечують вищий тиск.

Круглі канальні вентилятори відцентрового типу

Коли мова йде про довгі мережі повітроводів або необхідність «продавити» вентиляційний канал через кілька кімнат і поверхів, на допомогу приходять канальні вентилятори з відцентровою крильчаткою. Вони створюють значно більший статичний тиск повітря, ніж осьові чи змішані моделі, тому здатні ефективно працювати у довгих каналах, при наявності фільтрів, решіток, теплообмінників тощо.

Компанія Вентс виробляє цілу низку таких вентиляторів для круглих каналів – у пластиковому і металевому виконанні, стандартні та енергоефективні, а також спеціальні модифікації. Розглянемо основні серії.

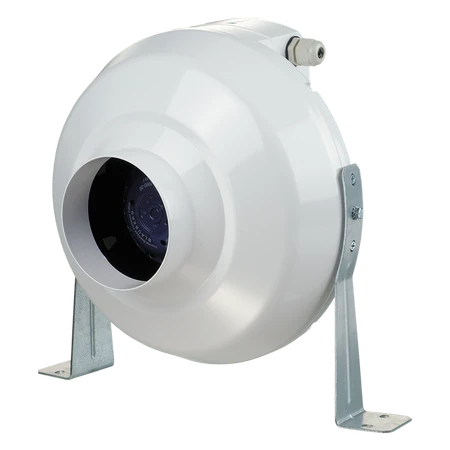

Вентс ВК

Ці канальні відцентрові вентилятори в пластиковому корпусі одні з найпоширеніших моделей для вентиляції приміщень різного призначення – від квартир до комерційних об’єктів.

Конструкція крильчатки – відцентрова (з лопатками, загнутими назад), що й забезпечує підвищений тиск повітря. Вентилятори ВК призначені для систем припливно-витяжної вентиляції як житлових, так і промислових будівель.

Пластиковий корпус має перевагу – не боїться корозії та дещо знижує шум внаслідок властивостей пластику. Однак за рівнем продуктивності тиску ВК перевершує осьові аналоги: наприклад, ВК 100 має витрату повітря 150 м³/год при втратах тиску 225 Па.

Серія охоплює діаметри приєднання 100, 125, 150, 200, 250 і 315 мм, продуктивність – до 1700 м³/год.

Такі вентилятори часто ставлять для центральної вентиляції квартир і будинків (де один ВК на декілька приміщень через розгалуження), для витяжки кухонного повітря (якщо потрібна прихована установка замість традиційної кухонної турбіни), у невеликих виробничих чи складських приміщеннях тощо.

Монтаж вентиляторів ВК – врозріз у круглий повітропровід, кріплення може виконуватися на підвісах або за допомогою кронштейнів. Допускається установка у будь-якому положенні. Обслуговування зводиться до періодичного чищення крильчатки від пилу.

Регулювання швидкості здійснюється зміною напруги (є підтримка роботи з тиристорними або автотрансформаторними регуляторами) – до одного регулятора можна підключати кілька вентиляторів ВК за умови, що сумарний струм не перевищує допустимого.

Вентс ВК ЕС

Це модифікація серії ВК з високоефективними EC-двигунами. Зовні та конструктивно вентилятори аналогічні пластиковим ВК, проте мотор інший – з електронною комутацією. Використання ЕС-моторів дозволило отримати нижче енергоспоживання при вищій продуктивності (ККД значно більший).

Максимальна витрата повітря моделей ВК ЕС – до 1500 м³/год, діаметри 100–315 мм. Корпус залишається пластиковим, тому їх можна застосовувати навіть для вологих зон (ступінь захисту IPX4).

Головні особливості: по-перше, широкий діапазон регулювання швидкості – вентилятори ВК ЕС можна плавно регулювати від 0 до 100% продуктивності без перевантажень. По-друге, декілька таких вентиляторів можна об’єднати в єдину систему керування (наприклад, керувати центрально від комп’ютера або контролера вентиляції).

Це відкриває можливості для інтелектуального керування кліматом. Такі вентилятори трохи дорожчі за звичайні, але швидко окуповуються енергозбереженням. Вони підходять для сучасних економних систем – офісних центрів, «розумних будинків», серверних кімнат (де треба точний контроль температури), адже споживають електрики на ~30–50% менше. Плюс, ЕС-мотор менше гріється і має більший ресурс.

Якщо підсумувати: Вентс ВК ЕС – це енергоефективна версія перевірених пластикових ВК для вимогливих до економії та керованості проектів.

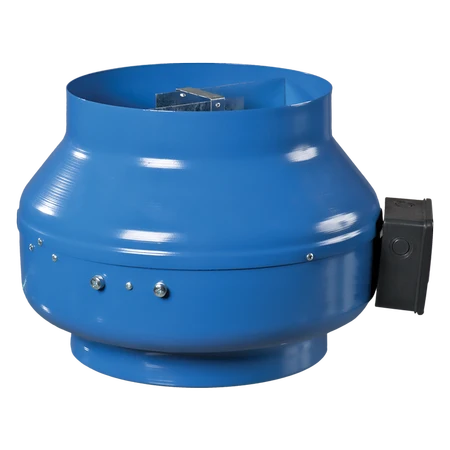

Вентс ВКМ

Вентилятори ВКМ виготовлені з міцної оцинкованої сталі з порошковим фарбуванням і розраховані як на внутрішню, так і на зовнішню установку (їх можна монтувати на відкритому повітрі, вони не бояться дощу, але бажано над нами встановлювати навіс).

Вентилятори ВКМ забезпечують високий тиск і витрату, тому використовуються в протяжних і розгалужених системах вентиляції великих приміщень – торгівельних залів, цехів, кінотеатрів, басейнів тощо.

Металевий корпус кращий з погляду пожежної безпеки та довговічності у важких умовах (наприклад, при високих температурах повітря). Допустимий діапазон температур, як правило, до +40…+60 °С.

Асортимент включає діаметри від 100 до 450 мм, а продуктивність сягає 5260 м³/год у найбільших моделей. Конструкція крильчатки – відцентрова із загнутими назад лопатками.

Вентилятор може бути встановлений на стіні, стелі або навіть на підлозі. Шум ВКМ дещо вищий за пластикові аналоги (метал резонує), тому інколи до них додатково ставлять шумоглушники. Зате вони витримують і мороз, і спеку, і пил. Часто серію ВКМ застосовують на виробництві – для вентиляції цехів, складів, паркінгів, де потрібен потужний приплив чи витяжка.

Для регулювання швидкості у ВКМ використовують тиристорні регулятори швидкості. Підсумовуючи, Вентс ВКМ – це «важка артилерія» вентиляції, потужна і надійна.

Вентс ВКМ ЕС

Як і у випадку з пластиковими вентиляторами, металеві ВКМ теж мають енергоефективну версію з EC-мотором.

Моделі з такими двигунами споживають значно менше електрики та працюють тихіше (мають мотор без щіток, плавний хід).

Переваги аналогічні вже описаним – економія до 30-50% електроенергії, повний  діапазон регулювання швидкості, довший ресурс.

ВКМ ЕС – це вибір для тих промислових систем, де вентилятори працюють цілодобово і важлива ефективність. Особливого заощадження споживання електроенергії можна досягнути на об'єктах, де встановлені десятки таких вентиляторів.

Об'єднання в одну мережу керування за допомогою ПЗ та комп'ютера спрощує адміністрування та надає користувачу багато переваг: якісне повітря у реальному часі у потрібному обсязі, зменшення кількості поломок та моніторинг стану кожного вентилятора, зональне керування за власним сценарієм, інтеграція з іншими системами BMS.

Вентилятори ВКМ ЕС доступні для типорозмірів 100–400 мм і забезпечують витрату повітря до 4790 м³/год.

Управління – через 0–10 В сигнал, можливе групове керування. Звісно, вартість їх вища, але за умов дорогих енергоресурсів це виправдано. Отже, Вентс ВКМ ЕС – «розумний» відцентровий вентилятор, що поєднує потужність із технологічністю та економністю.

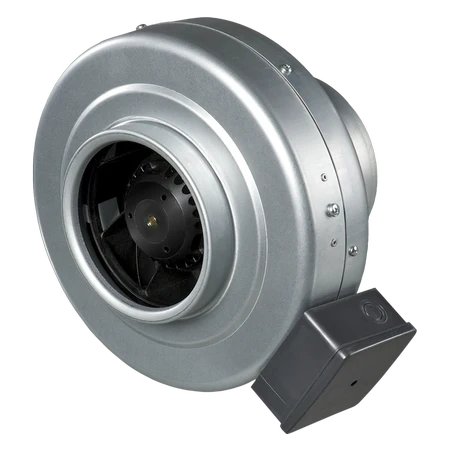

Вентс ВКМц

Окрема серія оцинкованих канальних вентиляторів. Вентилятори ВКМц також можна встановлювати на відкритому повітрі та загалом вони аналогічні за конструкцією до ВКМ, але мають дещо меншу максимальну продуктивність – до 1540 м³/год і випускаються для діаметрів 100–315 мм.

Їх використовують у тих випадках, коли потрібна стійкість до зовнішніх умов при відносно невеликій потужності – наприклад, вентилятор на горищі приватного будинку, на стіні невеликої котельні тощо. Оскільки вони дешевші за пофарбовані ВКМ, їх беруть і для бюджетних промислових систем.

У комплект входять монтажні кронштейни для кріплення до стелі/стіни. ВКМц – своєрідний «середній клас» між побутовими та промисловими вентиляторами, добре підходить для вентиляції кафе, майстерень, теплиць та інших господарських об’єктів.

Позначка «ц» означає, що корпус виготовлений з оцинкованої сталі без додаткового фарбування (цинкове покриття саме по собі захищає від корозії).

Окрім цих базових серій, Вентс має декілька серій спеціалізованих круглих вентиляторів для специфічного використання.

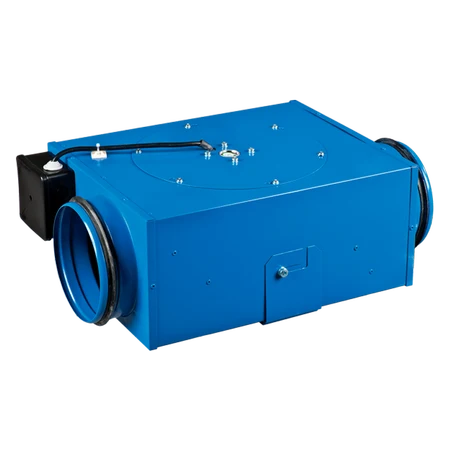

Вентс ВКП (круглий)

Не плутати з прямокутними ВКП, про які буде мова у наступному розділі. Тут мова про плоскі круглі вентилятори. Серія ВКП – це металеві канальні вентилятори малої висоти. Вони доступні для діаметрів 100, 125, 150 і 160 мм і мають товщину корпусу всього 133 мм у менших моделей та 170 мм у моделі з патрубком 160 мм.

Продуктивність серії – до 553 м³/год. Корпус – сталевий, пофарбований, крильчатка відцентрова. Вентилятори ВКП (круглі) застосовують там, де потрібен плаский вентилятор – зокрема, у квартирах і офісах з підвісними стелями, для витяжки з ванних кімнат.

Приєднання до стіни або стелі здійснюється за допомогою кріпильного кронштейна, який входить в комплект постачання. Ця серія обладнана однофазними електродвигунами. При необхідності регулювання продуктивності можна використовувати тиристорні регулятори. З їх допомогою можна вмикати, вимикати вентилятор та змінювати витрату повітря.

Завдяки малій товщині корпусу, такі вентилятори зручно ставити в обмежених умовах – наприклад, у вузьких міжстельових просторах, де звичайний вентилятор не вміститься.

Вони створюють достатній тиск і при цьому непомітні – заховані за стелею. За шумом вони дещо тихіші за стандартні ВКМ (бо двигун меншого розміру). Отже, якщо потрібно «притиснути» вентилятор в низьку нішу – цей вентилятор стане в пригоді.

Вентс ВЦ

Це серія настінних круглих вентиляторів. Їх конструкція відрізняється наявністю квадратної монтажної пластини-фланця, за допомогою якої вентилятор кріпиться на стіну (або в стіну).

Вони встановлюються з внутрішнього боку приміщення і можуть використовуватися для припливу, або для витяжки – залежно від моделі.

Максимальна продуктивність – до 1880 м³/год, діаметри 100–315 мм.

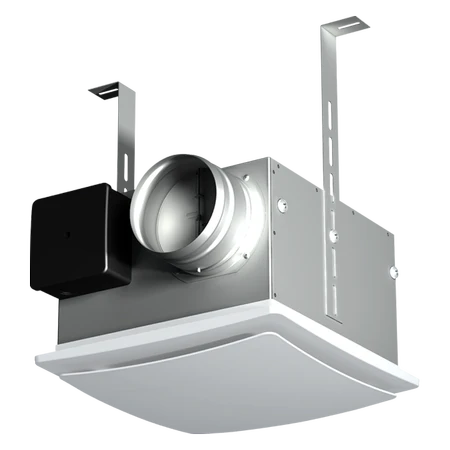

Вентс ВП

Ще одна серія міжстельових вентиляторів для квартир та офісів. Це плоскі прямокутні блоки висотою лише 16 см, які встановлюються над підвісною стелею і підключаються до системи повітроводів малого діаметра.

Вони мають відцентрову крильчатку, що дає змогу прокачувати повітря по усій квартирі через розгалужені гнучкі повітропроводи. Вентс ВП ідеально підходять для організації витяжки з одного приміщення — він працює над стелею і фільтрує повітря.

Монтаж ВП здійснюється горизонтально між перекриттям та підвісною стелею, а декоративна панель може залишатися на стелі приміщення, здійснюючи забір повітря через змінний фільтр. Таким чином, Вентс ВП це легкий спосіб реалізувати вентиляцію приміщень без видимих ​​частин системи вентиляції.

Вентилятори ВП оснащені вбудованою декоративною пластиковою панеллю-фільтром і зворотним клапаном. Продуктивність – 240 м³/год (Ø100) та 310 м³/год (Ø125).

Як бачимо, канальні вентилятори круглого перерізу у виконанні Вентс дуже різноманітні. Для будь-якого завдання знайдеться відповідне рішення – треба лише правильно підібрати по продуктивності та тиску.

Якщо ж потрібні вентилятори для прямокутних каналів великих розмірів, які переміщують тисячі кубометрів повітря – звернемося до останньої категорії.

Прямокутні канальні вентилятори (промислові)

Для систем вентиляції із прямокутними повітроводами (типовими для вентиляції великих будівель) компанія Вентс випускає потужні канальні вентилятори в прямокутних корпусах. Їх основне призначення – працювати в складі комерційних та промислових вентиляційних установок, переміщуючи значні об’єми повітря і створюючи високий тиск.

Прямокутні вентилятори зручно вмонтовуються безпосередньо в магістральні канали прямокутного перерізу, економлячи простір (немає потреби переходити на круглі труби). Серії ВКП, ВКПФ, ВКПІ охоплюють різні конфігурації таких вентиляторів.

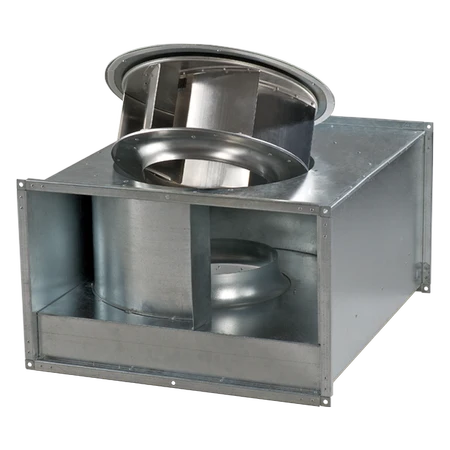

Вентс ВКП

Базова серія прямокутних канальних вентиляторів. Використовується відцентрове робоче колесо із загнутими назад лопатками, що дає високу продуктивність і напір.

Можуть встановлюватися як на приплив, так і на витяжку в системах вентиляції різних будівель – торгових центрів, фабрик, агрокомплексів тощо. Корпус виготовлений з оцинкованої сталі, всередині розміщений потужний двигун (одно- чи трьохфазний залежно від моделі) з крильчаткою.

Усі стандартні вентилятори цієї серії не мають внутрішньої ізоляції – тобто не шумоізольовані, тому видають певний рівень шуму, що треба враховувати (зазвичай їх ставлять у технічних приміщеннях або шахтах). Вентилятори ВКП здатні розвивати значний статичний тиск – робочий тиск може досягати сотень Па, тож вони справляються з багатоповерховими розводками каналів.

Вентилятори ВКП випускаються для типорозмірів каналів від 400×200 мм до 1000×500 мм, при цьому максимальна витрата повітря сягає 15 000 м³/год.

Для керування швидкістю часто використовують частотні перетворювачі (особливо для 3-фазних моторів). Такі агрегати вимагають професійного монтажу – вони важкі, потребують надійного кріплення до конструкцій будівлі. Якщо підсумувати: Вентс ВКП – це «серце» великих вентиляційних систем, розраховане на великі потоки повітря.

Вентс ВКПІ

Версія серії ВКП у шумо- та теплоізольованому корпусі. Усередині металевого кожуха розташовано ізоляційний шар (мінвата) товщиною 50 мм, що суттєво знижує шум роботи та теплопередачу від вентилятора назовні.

Ізольовані вентилятори для прямокутних каналів доступні у розмірах від 400х200 до 600х350 мм. Максимальна продуктивність серії — до 2970 м³/год.

Призначення – вентиляція приміщень з підвищеними вимогами до тиші: кінозали, театри, бібліотеки, а також встановлення безпосередньо в робочих зонах (ізольований корпус менше вібрує і гріється). Серія ВКПІ дозволяє досягти того ж повітрообміну, що й ВКП, але значно тихіше.

Зовнішньо вентилятор більший внаслідок ізоляції, але це виправдано комфортом. На практиці їх часто застосовують у комбінації: наприклад, припливно-витяжні агрегати збирають саме на базі двох ВКПІ (припливного і витяжного) з рекуператором між ними.

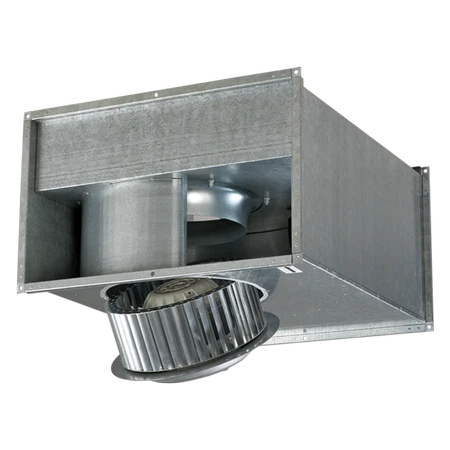

Вентс ВКПФ

Окрема серія прямокутних вентиляторів з вперед загнутими лопатками. Літера “F” означає Forward-curved (вперед загнуті лопатки крильчатки).

Такі вентилятори дещо відрізняються характеристиками: зазвичай крильчатка з вперед загнутими лопатками дає більшу витрату повітря при компактніших розмірах, але має менший ККД на високому тиску.

Такі вентилятори можуть бути корисні, коли потрібно отримати велику витрату при обмеженому монтажному просторі.

Можуть бути обладнані асинхронними однофазними або трифазними двигунами. Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристорного регулятора або автотрансформатора.

Серія ВКПФ охоплює стандартні типорозміри каналів (400×200…1000×500 мм) і продуктивності (наприклад, ВКПФ 1000×500 ≈ 9540 м³/год максимальна).

Вентс ВКПФІ

Відповідно, шумоізольована версія вентиляторів з вперед загнутими лопатками. Поєднує ознаки ВКПФ та ВКПІ: крильчатка з загнутими вперед лопатками, корпус з мінватою всередині. Використовується в ситуаціях, де необхідно знизити шум, породжуваний двигуном.

ВКПФІ – скоріше специфічне рішення для окремих проектів; у більшості випадків розробники віддають перевагу або ВКПІ (назад загнуті, тихі) або ж більшому вентилятору меншої швидкості.

Вентс ВКП ЕС

Енергозберігаючі прямокутні вентилятори з EC-двигунами. Як і у випадку круглих серій, прямокутні ВКП теж отримали модифікації з EC-моторами. Наприклад, модель ВКП 300х150 EC дає 665 м³/год при енергоспоживанні 101 Вт. А найбільші EC-вентилятори серії (1000×500) забезпечують до 11 190 м³/год.

Переваги: зниження споживаної потужності, плавне та точне регулювання продуктивності, інтеграція в системи автоматики.

Такі вентилятори особливо актуальні для великих будівель, де економія кіловат дає значний фінансовий ефект.

Отже, прямокутні канальні вентилятори Вентс (серії ВКП, ВКПІ, ВКПФ, ВКПФІ, ВКП EC тощо) – це клас промислового вентиляційного обладнання. Вони встановлюються у вентиляційних камерах, на дахах (в складі установок), у великих повітроводах торгових центрів і фабрик. Їх головна стихія – переміщення дуже великих об’ємів повітря з мінімальними втратами тиску. Такі агрегати потребують професійного підбору (за розміром каналу, необхідною витратою та тиском) – магазини Вентс надають докладні специфікації та навіть програми для вибору потрібної моделі.

Канальні вентилятори Вентс охоплюють усе різноманіття задач вентиляції – від ванної кімнати до великого виробничого цеху. Осьові побутові моделі (ВКО, Quietline) прості в монтажі й доступні, забезпечують базову витяжку у квартирі. Вентилятори змішаного типу (різні модифікації серії ТТ, Стрім, Буст) пропонують вищу продуктивність при компактних розмірах – вони стали золотою серединою для офісів, кафе, приватних будинків, де потрібен баланс між потужністю та шумом.

Якщо система вентиляції має велику довжину повітроводів або обсяги повітря – на авансцену виходять відцентрові вентилятори. Круглі канальні вентилятори Вентс серій ВК, ВКМ та їх різновидів здатні “продавити” повітря через великі відстані і повороти, розвиваючи потрібний тиск. Металеві корпуси дозволяють їм працювати на відкритому повітрі й переносити суворі умови експлуатації.

Нарешті, прямокутні вентилятори (ВКП та інші) – справжні гіганти, що переміщують десятки тисяч кубометрів на годину і встановлюються на дахах торгових центрів, у венткамерах заводів, тобто там, де йдеться про вентиляцію великих просторів.

Важливо, що виробник постійно впроваджує новітні технології: практично в кожній категорії є моделі з EC-двигунами, які дозволяють економити електроенергію і точно керувати режимами вентилювання. Також є рішення з ізольованими корпусами для комфортних умов.

Це означає, що покупець може обрати оптимальну модель не лише за параметрами повітря, а й за додатковими критеріями – енергоефективність, рівень шуму, матеріал, спосіб монтажу.

Сподіваємося, цей огляд показав, наскільки багатим є вибір канальних вентиляторів Вентс і допоможе вам зорієнтуватися, яка саме серія вирішить ваше завдання вентиляції. Компанія Вентс, будучи українським виробником зі світовим ім’ям, надає детальні характеристики та консультації по всіх своїх продуктах – тому ви завжди можете уточнити нюанси й впевнено зробити вибір.
