Як обрати датчики для вентиляції Вентс: які є електричні аксесуари

Електричні аксесуари до вентиляційних систем призначені для керування режимами роботи вентиляції та підвищення її ефективності. За допомогою таких компонентів можна регулювати швидкість і продуктивність вентиляторів, контролювати температуру повітря, вологість, рівень CO₂ тощо. Правильно підібрані датчики і регулятори спрощують автоматизацію вентиляції, допомагають знизити споживання електроенергії та продовжити термін служби обладнання.

У цій статті розглянемо асортимент електроаксесуарів торгової марки Вентс та дамо поради, як вибрати потрібний пристрій залежно від потреб – хай то буде вентилятор у ванній кімнаті квартири, система припливно-витяжної вентиляції приватного будинку чи вентиляційна установка в гаражі або котельні.

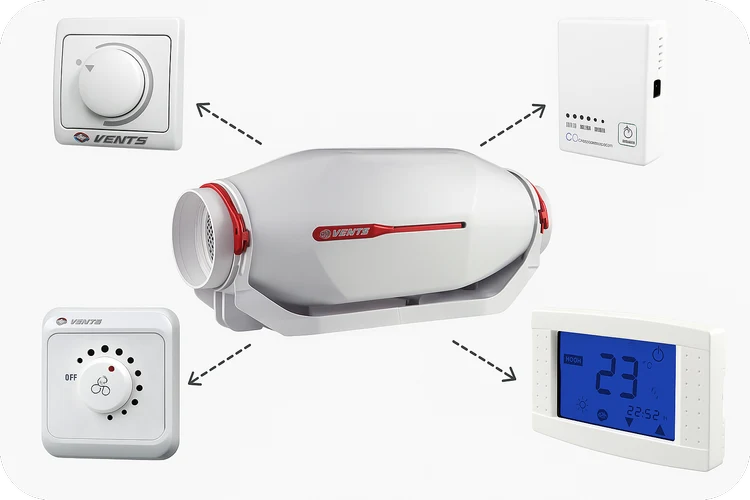

Загальний огляд електричних аксесуарів Вентс

Вентс пропонує широкий вибір електричних аксесуарів для вентиляції – від простих таймерів і гігростатів до складних багатофункціональних регуляторів. Загалом їх можна поділити на кілька категорій:

Основні електричні аксесуари ВентсРегулятори швидкості (обертів) – пристрої для зміни швидкості вентиляторів. Є різні типи: тиристорні (симісторні) регулятори напруги, перемикачі фіксованих швидкостей, трансформаторні (ступінчасті) регулятори, частотні перетворювачі для 3-фазних двигунів, а також окремі регулятори для вентиляторів з ЕС-мотором.Регулятори температури – термостати та автоматичні блоки, що змінюють або продуктивність вентиляторів або нагрівачів залежно від температури повітря. Сюди ж відносяться спеціалізовані блоки керування електронагрівачами серії Pulser.Датчики CO₂ - відстежують концентрацію вуглекислого газу і вмикають вентиляцію за потреби або плавно змініють продуктивність та потужність вентиляції.Датчики вологості (гігростати) – вмикають або регулюють вентиляцію при підвищенні відносної вологості в приміщенні.Таймери – пристрої затримки вимкнення, що дають змогу вентилятору певний час працювати після вимкнення (наприклад, після того як людина покинула ванну кімнату).Датчики руху – інфрачервоні сенсори, які автоматично вмикають вентилятор при появі людей і вимикають із затримкою.Реле перепаду тиску (пресостати) – контролюють різницю тиску в системі, сигналізують про забиті фільтри, несправність вентилятора або використовуються для захисту нагрівачів від перегріву за відсутності потоку повітря.Термостати – механічні або електронні термореле, що вмикають/вимикають вентиляцію або нагрівач при досягненні певної температури повітря. Застосовуються, зокрема, для захисту теплообмінників від обмерзання чи автоматичного провітрювання при перегріві приміщення.Канальні датчики –  встановлюються безпосередньо в повітропровід і дозволяють системі точно вимірювати параметри потоку повітря в каналі.

Далі розглянемо детальніше кожну категорію, наведемо приклади моделей та поради щодо застосування в різних умовах – у квартирі, приватному будинку, гаражі чи технічному приміщенні.

Регулятори швидкості вентиляторів (тиристорні, сімісторні, трансформаторні, частотні, перемикачі, для ЕС-моторів)

Регулятори обертів вентиляторів – це пристрої для зміни швидкості та продуктивності вентиляторів, що дає змогу гнучко керувати повітрообміном. Зниження швидкості вентилятора дозволяє зменшити рівень шуму, економити електроенергію та продовжити ресурс двигуна. У багатьох випадках вентилятори підбирають із запасом по продуктивності – це нормальна практика, щоб гарантувати достатній повітрообмін навіть у найскладніших умовах. Проте в реальній експлуатації не завжди потрібна максимальна потужність: у різний час доби, пори року або дні тижня потреби у вентиляції змінюються.

Наприклад, для вентиляції кафе у нічний час достатньо, щоб система працювала на 30% потужності – це знижує шум та споживання енергії. У денний період, коли в приміщенні перебуває більше людей або вища температура, можна підвищити продуктивність до 60%. Увечері система може працювати на 100% своєї потужності для швидкого оновлення повітря. Така динамічна вентиляція дозволяє ефективно використовувати ресурси, не перевантажуючи обладнання без потреби.

Асортимент Вентс включає кілька типів регуляторів швидкості. Розглянемо кожну категорію докладно.

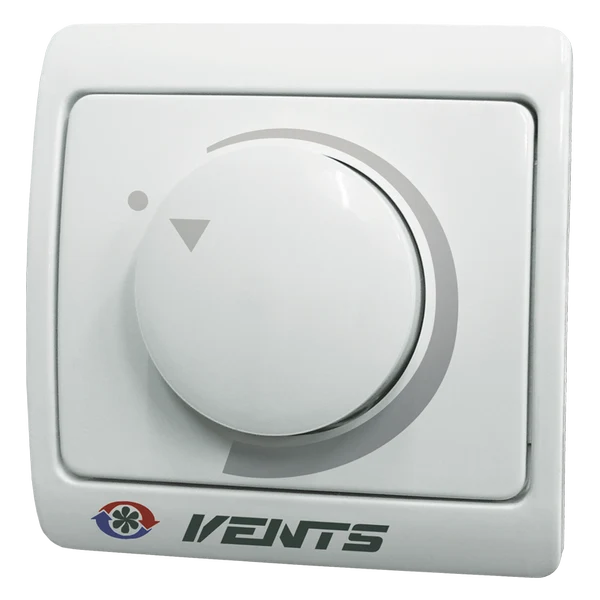

Тиристорні регулятори напруги

Це плавні регулятори, що змінюють напругу живлення однофазного вентилятора, тим самим регулюючи його оберти. Наприклад, компактні настінні регулятори серії Вентс РС-1 (РС-1-300, РС-1-400 тощо) дозволяють вручну змінювати швидкість вентиляторів потужністю до ~300–400 Вт за допомогою поворотної ручки.

Такі пристрої часто використовують у побуті – для вентиляторів у ванній кімнаті, на кухні чи в кімнатах, аби зменшити шум і підібрати комфортний режим вентиляції. Не рекомендується знижувати обороти двигуна більш ніж на 60% від максимальних, щоб мотор не перегрівався.

Також слід перевірити, чи має вентилятор вбудований тепловий захист – більшість сучасних побутових вентиляторів його мають. Вибирати тиристорний регулятор варто за максимальною допустимою силою струму: наприклад, модель РС-1-300 розрахована на 1,5 А (≈300 Вт), РС-4 ПС – на 4 А тощо, і завжди бажано мати запас по струму. Якщо планується підключити кілька вентиляторів до одного регулятора, сумарна їхня потужність не повинна перевищувати номінал пристрою.

Тип вентилятора: однофазнийСила струму: до 4 АТип регулювання: плавне

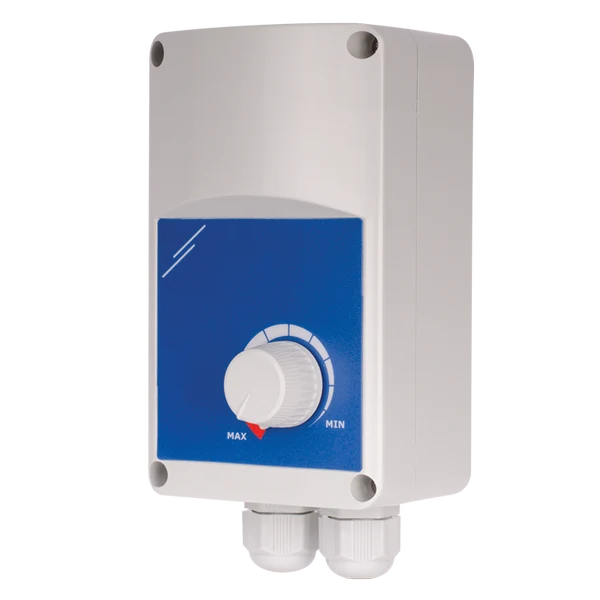

Симісторні регулятори підвищеної потужності

Фактично це також тиристорні пристрої, але з деякими змінами. Складається із симістора (двонаправленого елементу), який керує обома півхвилями змінного струму. Це дозволяє більш стабільно керувати потужністю.

Вентс пропонує серію РС-…-Т/ТА – наприклад, РС-3,0-Т (до 3 А) або РС-5,0-Т (до 5 А). Вони мають ручку потенціометра на передній панелі для регулювання та окрему кнопку живлення. Є модифікації -ТА, що підтримують зовнішній сигнал 0–10 В або 4–20 мА та можуть змінювати вихідну потужність в діапазоні 30-100%.

Такі моделі доцільно використовувати у більш складних системах – наприклад, коли вентилятор має працювати в автоматичному режимі від датчика (температури, вологості тощо) або віддаленої панелі.

Симісторні регулятори великої потужності (до 10 А) знадобляться, якщо потрібно керувати продуктивністю одразу кількох однофазних вентиляторів чи одного потужного агрегату (наприклад, промислового вентилятора в майстерні, на складі). Вони встановлюються у закритих опалюваних приміщеннях, при монтажі важливо забезпечити вентиляцію для охолодження (не затуляти отвори корпусу). Для захисту від перевантаження ці регулятори оснащені запобіжниками.

Тип вентилятора: однофазнийСила струму: до 10 АТип регулювання: плавне

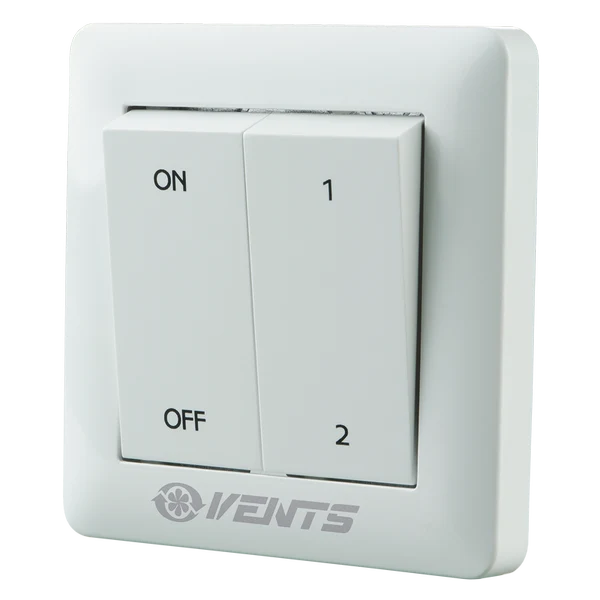

Перемикачі швидкостей (двох- та трьохшвидкісні)

Це прості механічні перемикачі, що комутують обмотки багатошвидкісних вентиляторів. Деякі вентилятори (особливо канальні серії Вентс ТТ, ТТ Про, Сайлент-М, Стрім, Quiet тощо) мають два чи три вбудовані швидкісні режими, які можна вибирати подачею напруги на відповідні клеми.

Перемикач, наприклад модель P2-1-300 (для 2-швидкісного вентилятора, 3 А) або P3-1-300 (для 3-швидкісного, 5 А), дозволяє вмикати/вимикати вентилятор і змінювати його швидкість кнопками.

Такі аксесуари зручні для побутових витяжних установок, де потрібні лише фіксовані режими – скажімо, «тихий/нічний» і «інтенсивний» режим у вентсистемі кухні або санвузла.

Деякі моделі перемикачів мають додаткові функції – зустрічаються варіанти зі вбудованим вимикачем освітлення, корисні для ванної кімнати (одночасно вмикає світло і вентилятор). Перемикачі швидкостей дуже прості у використанні, монтуються в стандартну електромонтажну коробку на стіні. Обираючи перемикач, слід впевнитися, що вентилятор дійсно підтримує кілька швидкостей – якщо ні, варто розглянути плавні регулятори.

Тип вентилятора: однофазний багатошвидкіснийСила струму: до 10 АТип регулювання: ступінчасте — дві або три швидкості.

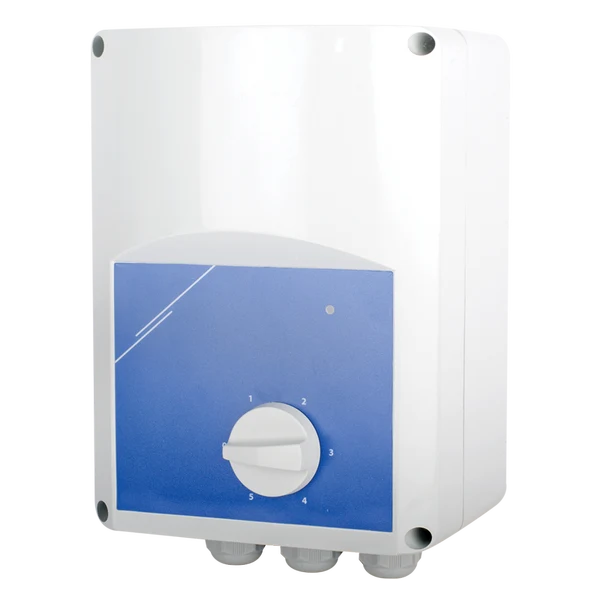

Трансформаторні регулятори однофазні ступінчасті

Це регулятори, які змінюють швидкість вентилятора покроково – зазвичай 5 фіксованих швидкостей. Вони виконані на основі автотрансформатора і зменшують напругу на двигуні ступінчасто (наприклад, 230 В → 190 В → 170 В → 140 В → 110 В).

Перевага трансформаторних регуляторів – стабільна синусоїдальна напруга без спотворень, тому вентилятор не «гуде» на знижених обертах (проблема, що іноді виникає з тиристорними контролерами). Вентс має лінійку RSA5E – моделі для однофазних вентиляторів струмом від ~1,5 А до 12 А.

Корпуси можуть бути із термопластику або сталевим, управління – поворотна ручка з п’ятьма положеннями та світловою індикацією роботи. Деякі трансформаторні регулятори дозволяють підлаштовувати значення ступенів – тобто встановити точні напруги для кожної з 5 швидкостей під потреби системи.

Додаткові опції таких пристроїв: клеми для підключення кімнатного термостата (для автоматичного включення при холоді/жарі) або електроприводу повітряної заслінки, а також можливість під’єднання виносного пульта керування швидкостями.

Такі регулятори доцільні в системах, де потрібне тихе та плавне перемикання швидкостей без електричних перешкод – наприклад, у студіях звукозапису, а також у комерційних приміщеннях (кафе, бібліотеки), де важливий акустичний комфорт. Врахуйте, що трансформаторні блоки досить габаритні та важчі, потребують місця для монтажу та природного охолодження (їх бажано розташовувати в провітрюваному місці, температурний діапазон зазвичай 0…+40 °C).

Тип вентилятора: однофазнийСила струму: до 12 АТип регулювання: ступінчасте - 5 швидкостей

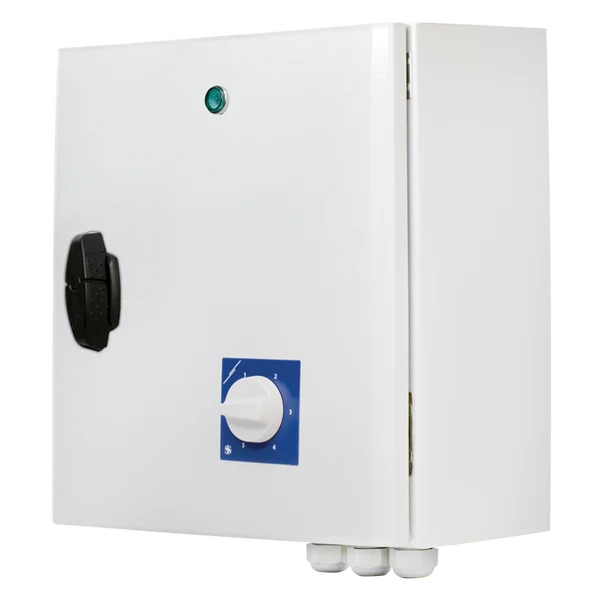

Трансформаторні регулятори для трифазних вентиляторів

Для промислових або комерційних систем вентиляції з трифазними вентиляторами Вентс випускає серію RSA5D – це аналогічні 5-ступінчасті трансформаторні регулятори, але кожна ступінь перемикає три фази одночасно. Приклади: РСА5Д-1,5-Т (до 1.5 А ), РСА5Д-8,0-М (до 8 А) тощо.

Використовуються вони для ступінчастої зміни продуктивності великих вентиляторів, наприклад у промисловій вентиляції або припливно-витяжних установках торгових центрів, паркінгів тощо. Принцип роботи той самий: 5 положень ручки – 5 фіксованих швидкостей (напруга на моторі змінюється від ~80 В до 400 В).

Можна підключати кілька вентиляторів до одного регулятора за умови, що сумарний струм не перевищує граничний. Якщо вам потрібно саме ступінчасте керування потужною вентиляцією, трансформаторні регулятори – найнадійніше рішення (вони прості та стійкі до перепадів напруги).

Тип вентилятора: трифазнийСила струму: до 12 АТип регулювання: ступінчасте - 5 швидкостей

Частотні перетворювачі (інвертори)

Це електронні блоки, що змінюють частоту живлення двигуна, дозволяючи плавно регулювати швидкість трифазних асинхронних моторів. На відміну від попередніх типів, частотні регулятори можуть точно задати будь-яку швидкість у широкому діапазоні, а не лише фіксовані ступені.

Вентс пропонує серію інверторів ВФЕД-ТА для 3-фазних вентиляторів: моделі, розраховані на струм двигуна від 1 А (0.2 кВт) до 7.5 А (1.5 кВт). Всі вони живляться від мережі 220 В і на виході формують трифазну напругу потрібної частоти.

Частотні перетворювачі – оптимальний вибір для великих вентиляторів і промислових об’єктів, наприклад систем вентиляції виробничих цехів, великих гаражів, фермерських сховищ, де потрібно автоматично підтримувати витрату повітря (часто такі інвертори інтегрують з датчиками тиску, газу або зі складу системи «розумного будинку»). Зверніть увагу, що монтаж інверторів здійснюють у приміщенні з нормальною температурою, при встановленні важливо розмістити блок вертикально і забезпечити охолодження (конвекцію повітря навколо нього).

Тип вентилятора: трифазнийСила струму: до 7,5 АТип регулювання: плавне

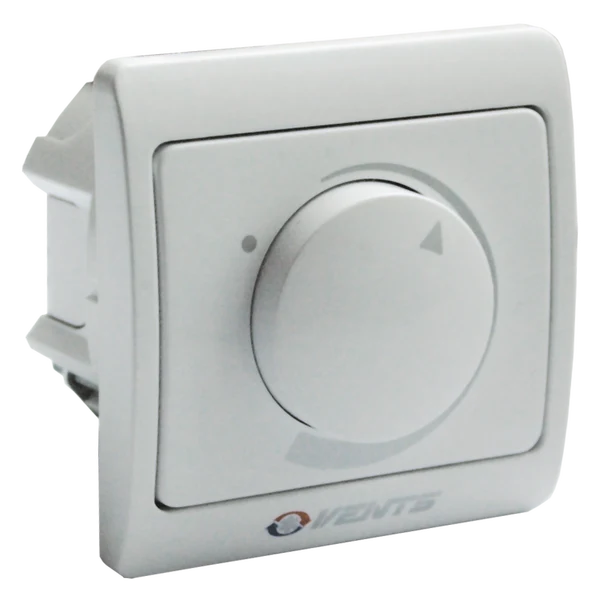

Регулятори для вентиляторів з ЕС-мотором

ЕС-мотори – це сучасні електродвигуни з вбудованою електронікою (частотним перетворювачем), які потребують сигналу керування 0–10 В замість зміни напруги живлення.

Для таких вентиляторів Вентс випускає прості регулятори типу R-1/010 – по суті, це настінний потенціометр 0–10 В. Він дозволяє плавно змінювати продуктивність вентилятора поворотом ручки, а також виконує роль вимикача живлення (найчастіше регулятор має вбудований вимикач або «нульове» положення ручки).

ЕС-вентилятори сьогодні все частіше використовуються в припливно-витяжних установках нового покоління, системах вентиляції офісів і приватних будинків, оскільки вони економічні та тихі.

Тому якщо у вашій системі встановлено ЕС-мотор, необхідно обрати відповідний регулятор 0–10 В. Перевага такого рішення – мінімальне нагрівання та 100% сумісність: ви отримуєте повний діапазон регулювання обертів від мінімальних до максимальних без шуму і вібрацій. Монтаж таких регуляторів стандартний – пристрій невеликого розміру встановлюється в кімнаті в монтажну коробку, як звичайний вимикач.

Тип вентилятора: ЕС-вентиляторТип регулювання: плавне

Як вибрати регулятор швидкості?

Підсумовуючи, наведемо кілька рекомендацій:

1. Орієнтуйтеся на тип двигуна вентилятора. Для побутових однофазних вентиляторів (витяжки у ванній, кухонні вентилятори, невеликі канальні) підійдуть тиристорні або трансформаторні регулятори. Якщо вентилятор підтримує декілька швидкостей – зручно використовувати перемикач швидкостей. Для потужних або декількох однофазних вентиляторів краще взяти більш потужний сімісторний регулятор або трансформаторний RSA5E відповідного номіналу (щоб сумарний струм не перевищував максимальний).

   Для трифазного вентилятора обирайте або частотний перетворювач (для плавного регулювання), або трансформаторний регулятор RSA5D (для ступінчастого перемикання). ЕС-вентилятори потребують окремого регулятора 0–10 В – інші типи регуляторів їм не підходять.

2. Врахуйте умови експлуатації та комфорт. У спальнях, дитячих, студіях – тобто там, де тиша критична – віддайте перевагу трансформаторним регуляторам або ЕС-моторам, адже тиристорні можуть створювати легкий гул на низьких обертах.
   У ванній кімнаті, санвузлі часто достатньо простого перемикача швидкостей або навіть таймера чи датчика замість регулятора швидкості. Для гаража або майстерні трохи шуму від тиристорного регулятора не є проблемою, зате важлива міцність – підійде сімісторний блок у міцному корпусі. На виробництві, в цеху, де великі навантаження, варто обирати промислові частотні перетворювачі від відомих брендів.

3. Перевірте технічні характеристики. Дуже важливо, щоб регулятор відповідав параметрам вентилятора – напрузі, фазності, максимальному струму. Обов’язково дізнайтеся, який пусковий струм у двигуна (часто він в 1.5–2 рази перевищує номінальний короткочасно).

   Наприклад, якщо вентилятор 200 Вт (≈0.9 А), краще взяти регулятор на 1.5–2 А запасу. Для двигунів з конденсатором (однофазних) переконайтеся, що обраний метод регулювання їм підходить – більшість сучасних однофазних моторів підтримують регулювання напругою, але деякі працюють тільки з частотним перетворенням або мають кілька фіксованих швидкостей.

4. Зважайте на відгуки та бренд. Якісні регулятори від відомих виробників (таких як сам Вентс або європейські бренди систем автоматики) прослужать довше і безпечніше. Почитайте відгуки користувачів: чи не було проблем із перегрівом, шумом, виходом з ладу. Це допоможе зробити правильний вибір.

Якщо ви бажаєте купити канальний вентилятор та регулятор виробника Вентс, можете скористатися нашим онлайн-підбором сумісності нижче.

Регулятори температури (термостати, автоматичні блоки керування, Pulser)

Регулятори температури використовуються для автоматичного керування вентиляцією за показниками температури повітря. Умовно їх можна поділити на дві категорії за принципом дії.

Два типи регуляторів температури у приміщенніРегулятори, які змінюють продуктивність вентилятора для досягнення потрібної температури повітря у приміщенніРегулятори, які змінюють температуру нагрівача припливного повітря

Таким чином можна, наприклад, забезпечити, щоб у кімнаті не ставало надто холодно при роботі припливної вентиляції взимку, або щоб витяжний вентилятор вмикався при надмірному нагріванні повітря.

Асортимент Вентс включає як простий механічний термостат, так і цифрові блоки управління вентилятором за температурою. Розглянемо основні різновиди:

Побутові термостати on/off

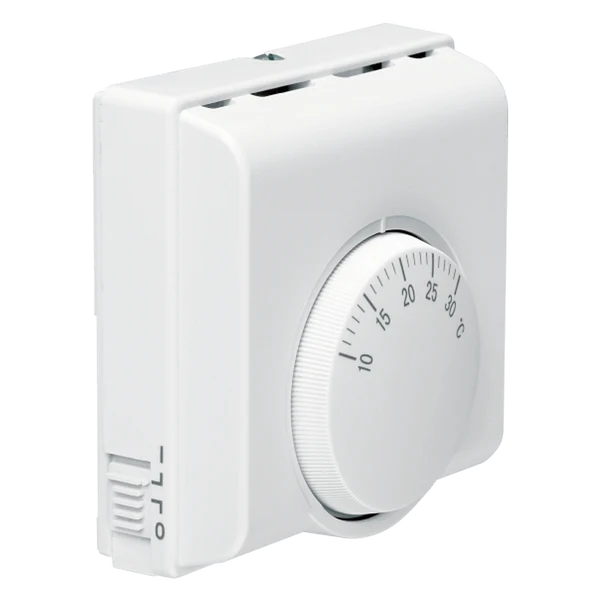

Наприклад, модель Вентс РТ-10 – це фактично термореле, що розмикає або замикає контакт при досягненні певної температури. Його можна використати, щоб включати вентилятор, коли температура падає або підіймається відносно встановленого порогу. Такий термостат доречно ставити в приміщеннях типу котельні, гаража, теплиці – де потрібно, скажімо, вмикати вентиляцію при перегріві.

Інший варіант – захист від переохолодження: термостат може вимикати припливний вентилятор, якщо температура падає нижче виставленого значення. Монтуються термостати на стіні в кімнаті, бажано на висоті ~1.5 м від підлоги, трохи далі від протягів і прямих сонячних променів. Прості моделі є недорогими та універсальними – їх можна використати не лише у вентиляції, а й для керування котлом, обігрівачем тощо.

Автоматичні регулятори вентилятора за температурою

Це складніші пристрої, які одночасно керують і швидкістю вентилятора, і можуть мати кілька режимів роботи. Наприклад, Вентс РТС-1-400 – регулятор, що підключається до тришвидкісного вентилятора і здатен перемикати його швидкості залежно від температури. Фактично, коли температура відхиляється від заданої, такий блок збільшує або зменшує продуктивність вентиляторів і/або інтенсивність нагріву (якщо є електронагрівач). Модель РТСД-1-400 доповнена дистанційним пультом – для зручного налаштування на відстані.

Подібні пристрої корисні в складі комплексних вентиляційних систем приватних будинків: вони можуть підтримувати комфортну температуру в кімнатах шляхом регулювання припливного повітря. Також їх можна застосувати в невеликій котельні чи серверній – щоб вентилятори включалися на вищу швидкість при перегріві обладнання.

При виборі регулятора температури вентилятора зверніть увагу на сумісність: такі блоки зазвичай розраховані на конкретний тип двигуна (однофазний, три швидкості тощо).

Монтуються в приміщенні, мають вбудований температурний датчик. Принцип дії: датчик постійно відстежує температуру повітря та автоматично змінює швидкість вентиляції або вимикає вентилятор при досягненні потрібного значення. Після стабілізації температури система може повернутися на нижчу швидкість або вимкнутися – все це без участі користувача.

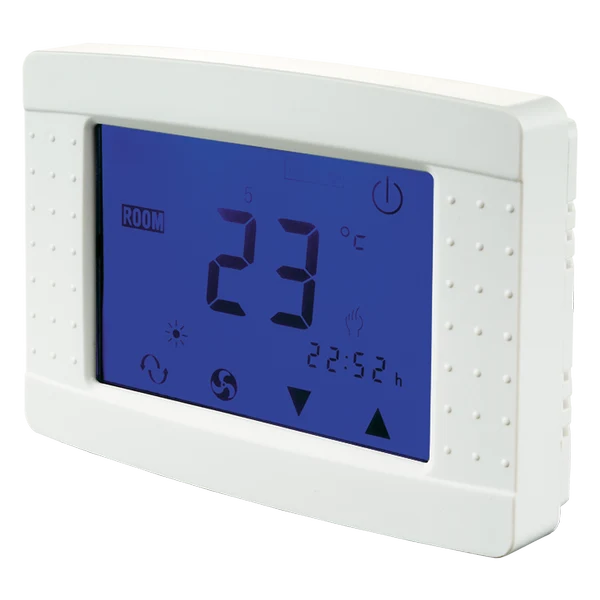

Сенсорні терморегулятори

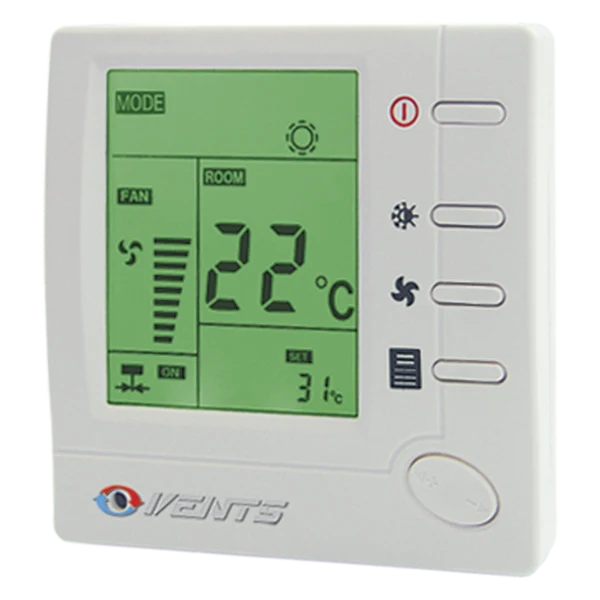

В лінійці є, наприклад, Вентс ТСТ-1-300 – сенсорний настінний блок керування вентиляцією з підтримкою підтримання температури шляхом зміни швидкості вентилятора. А модель ТСТД-1-300 – аналогічна, але з пультом дистанційного керування. Такі регулятори, як правило, дорожче, але забезпечують високу точність і комфорт управління.

 Завдяки точному вбудованому датчику, термостат визначає реальну температуру та порівнює її з виставленим значенням, вмикаючи або вимикаючи вентилятор чи інше підключене обладнання.

Головні функції

• Керування режимами: обігрів, охолодження, провітрювання (fan-only).
• Ручне та автоматичне регулювання швидкості вентилятора: висока, середня, низька, або автоматичний режим, що сам підбирає швидкість залежно від різниці температур.
• Програмований режим (опція): дає можливість налаштувати температурні графіки на тиждень — наприклад, знижувати температуру вночі або підвищувати у визначений час.
• Режим "Сон": знижує шум вентиляції та економить енергію вночі.
• Пам’ять при зникненні живлення: після відключення електрики пристрій запам’ятовує останні налаштування та автоматично їх відновлює після вмикання живлення.

Терморегулятор ідеально підходить для використання у приватних будинках, квартирах, готельних номерах, офісах або будь-яких приміщеннях з локальною вентиляцією або кліматичними установками. Його можна підключити до вентилятора, клапана або навіть до системи фанкойлів.

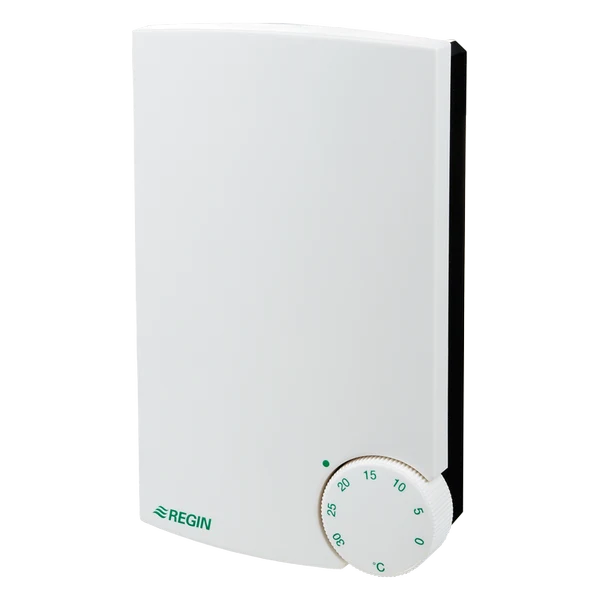

Регулятори температури нагрівача

Окремо варто згадати пристрої для керування електричними нагрівачами повітря в системах вентиляції. Наприклад, симісторний регулятор Regin Pulser-M – це автоматичний блок, що плавно регулює потужність електрокалорифера (канального електронагрівача) за заданою температурою. Він підтримує нагрівач в такому режимі, щоб температура припливного повітря на виході з каналу дорівнювала встановленій.

Подібні регулятори (їх ще називають плавними тиристорними регуляторами потужності) незамінні в холодний період для припливних установок – адже вони дозволяють точно дозувати електронагрів, уникаючи перегріву і перепадів температури.

Вентс продає Pulser-M (16 A на виході, максимум ~3.6 кВт на 230 В або 6,4 кВт при 400 В), а також власні потужні симісторні регулятори РНС-16 (25 А, до 16 кВт) та РНС-25 (120 А, до 75 кВт, трифазний ступінчастий). Таким чином можна автоматизувати й невеликі домашні нагрівачі, і великі промислові.

Pulser та аналоги оснащені вбудованим датчиком температури та самостійно керують подачею напруги на ТЕНи нагрівача, щоб підтримувати температуру повітря.

Приклад застосування: у вентиляційній установці з рекуператором і електричним нагрівачем Pulser може страхувати від перемерзання – якщо рекуператор не справляється, електронагрівач ввімкнеться та догріє повітря до +10 °C, наприклад. Або у простішій припливній системі для приватного будинку Pulser триматиме на виході стабільні +18 °C, змінюючи потужність нагрівача від 0 до 100%.

Згадана модель Pulser-M розрахована на однофазний та двофазний нагрівачі. Моделі серії РНС дозволяють керувати трифазним нагрівачем через три ступені потужності.

При виборі регулятора для нагрівача завжди дивіться на максимальний струм і потужність – запас тут особливо важливий, бо нагрівальні елементи споживають значний струм. Встановлюють такі блоки, як правило, у шафах автоматики або безпосередньо біля вентиляційної установки; підключення краще довірити кваліфікованому електрику, оскільки струми великі (16–25 А і більше).

Де застосовуються регулятори температури

У побуті вони потрібні, коли хочеться автоматизувати вентиляцію за кліматичними умовами. Наприклад, у приватному будинку з припливною установкою ви можете задати мінімальну температуру вхідного повітря +15 °C – і регулятор буде зменшувати швидкість вентилятора або включати догрів, якщо на вулиці холодніше (щоб в кімнати не надходило занадто холодне повітря).

В котельні термореле убезпечить від перегріву: при +30 °C воно ввімкне витяжний вентилятор для охолодження. В гаражі або майстерні термодатчик може керувати вентилятором для провітрювання, якщо стало занадто жарко від працюючого обладнання.

Дуже важлива сфера – захист від обмерзання теплообмінників в рекуператорах та повітряних калориферів: термостат (такий як Ф-3000) монтують в канал витяжного повітря і при падінні температури він відключає припливний вентилятор або перекриває заслінки. Таким чином запобігаються аварійні ситуації та захищається вентиляційне обладнання.

Якщо ж ви, наприклад, облаштовуєте винний льох або сховище, де потрібен певний температурний режим, то терморегулятор з вентилятором допоможуть підтримувати стабільний мікроклімат: при перевищенні +12 °C включиться вентиляція для охолодження приміщення зовнішнім повітрям, і вимкнеться, коли температура опуститься.

Як обрати регулятор температури

На що звернути увагу при виборіЧи потрібен саме контроль вентилятора або контроль нагрівача – для вентилятора підійдуть термостати і блоки типу РТС, ТСТ, а для електронагрівача потрібен Pulser чи РНС.Діапазон регулювання. Перевірте, які температури можна встановити. Для антифризних термостатів важливий нижній діапазон (0…+10 °C). Для комфортних регуляторів – типово +10…+30 °C. Сумісність з вентилятором. Якщо у вас багатошвидкісний вентилятор – беріть відповідний блок (РТС на 3 швидкості). Якщо вентилятор одношвидкісний – підійде простий термостат з реле, що просто буде його вмикати/вимикати. Для ЕС-вентилятора можна налаштувати автоматику через 0–10 В контролер, але це вже більш професійна система (у простих регуляторах Вентс такої функції немає, це радше до систем BMS).Монтажні умови. Більшість терморегуляторів – настінні прилади для внутрішніх приміщень. Вологість і морози їм не друзі, крім спеціальних датчиків у каналі (які працюють при -15 °C, як пресостати чи деякі термостати для обмерзання). Переконайтеся, що місце встановлення відповідає вимогам (температурний датчик не можна перекривати меблями, він має «відчувати» реальне повітря приміщення). Якщо йдеться про канал – можливо, краще взяти канальний датчик та під'єднати його до контролера.

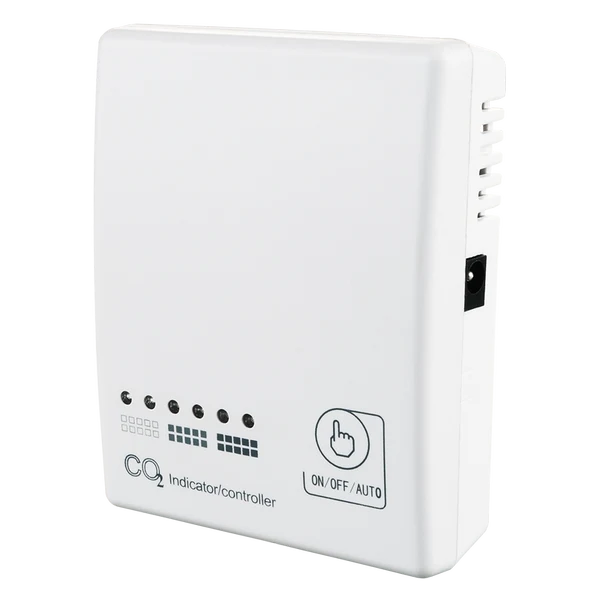

Датчики CO₂ (вуглекислого газу)

Настінний датчик CO₂ Вентс (модель СО2-1) вимірює рівень вуглекислого газу в приміщенні й автоматично керує роботою вентиляції. Світлодіодні індикатори показують концентрацію CO₂, а кнопка дозволяє вибрати ручний чи автоматичний режим.

Датчики рівня CO₂ призначені для контролю якості повітря за концентрацією вуглекислого газу. Вони є дуже корисними в приміщеннях, де перебуває багато людей та встановлена механічна припливна вентиляція – офіси, навчальні класи, конференц-зали, а також житлові кімнати в енергоефективних будинках.

Принцип дії такий: CO₂-датчик постійно вимірює концентрацію газу в повітрі та при перевищенні рівня подає сигнал на вентиляційну систему. У простішому випадку це може бути релейний сигнал –  датчик просто вмикає вентилятор або установку на максимальну продуктивність. Або якщо це аналоговий сигнал 0–10 В, то плавно змінюється швидкість вентилятора з ЕС-мотором залежно від рівня CO₂.

В лінійці Вентс є моделі CO₂-1 та CO₂-2. Обидві оснащені двома типами виходів: сухий контакт (реле) і аналоговий 0–10 В. CO₂-1 має кнопку режимів (On/Off/Auto) і світлодіодну індикацію рівня газу – зручно для наочного контролю.

Де використовують CO₂-датчики

У вітальні чи спальні сучасної квартири: вночі, коли всі вікна зачинені, рівень CO₂ зростає і може перевищити 1000 ppm (що спричиняє втому, головний біль). Датчик виявить це і дасть команду припливно-витяжній системі збільшити обмін повітря – наприклад, включить вентиляційну установку на вищу потужність або відкриє заслонку провітрювача.

У офісі чи класі: протягом дня люди видихають CO₂, датчик дозволяє автоматично провітрювати приміщення, підтримуючи концентрацію в межах норми (800–1000 ppm) без постійно відкритих вікон. Тренажерні зали, фітнес-клуби, конференц-зали – там особливо актуально мати CO₂-контроль, оскільки за великого скупчення людей повітря псується дуже швидко.

Використання таких датчиків не лише забезпечує комфорт і здоров’я, а й зменшує зношення обладнання та витрати на підігрів зовнішнього повітря нагрівачами. Вентиляція буде споживати рівно стільки енергії, скільки потрібно саме у цей момент.

Монтуються такі датчики на стіні на висоті ~1.5 м. Не можна піддавати сенсор дії прямих сонячних променів чи ставити в ніші – це впливає на точність. Прилад потребує підключення до електромережі (зазвичай 24 В або 220 В, залежно від моделі) і з’єднання з системою керування вентилятором. Вентсівські CO₂-датчики універсальні – вони мають і вихід реле (можна безпосередньо комутувати вентилятор 220 В) та вихід 0–10 В (напряму до ЕС-мотора або до регулятора).

Підключення такого датчика зводиться до вирішення, чи потрібен вам просто сигнал «перевищений поріг – включити вентиляцію» або пропорційне керування (для ЕС-вентилятора, щоб плавно збільшувати оберти зі зростанням показника). В обох випадках CO₂-1 і CO₂-2 впораються, різниця лише в інтерфейсі.

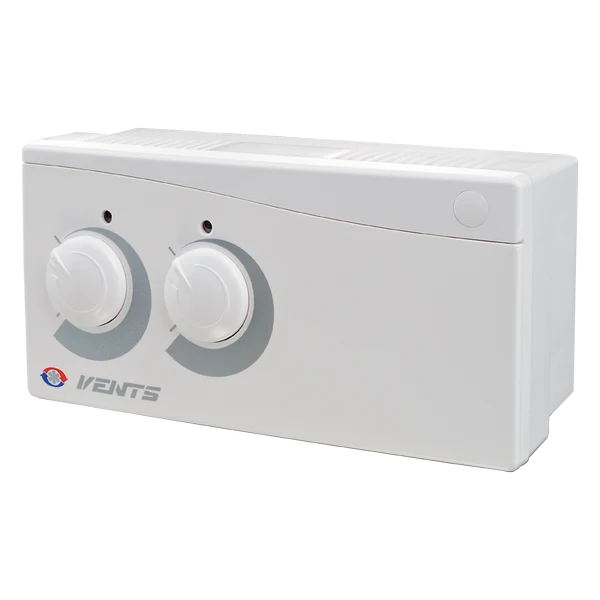

Датчики вологості (гігростати)

Датчики вологості, або гігростати, слугують для автоматичного включення або регулювання вентиляції при підвищеній вологості повітря. Найтиповіший випадок – ванна кімната чи душова: після прийому душу вологість різко зростає, і гігростат може включити витяжний вентилятор, щоб швидко відвести зайву пару і вологе повітря. Коли рівень вологості повернеться до норми, пристрій вимкне вентилятор (як правило, з певною затримкою, щоб просушити приміщення до кінця).

У модельному ряді Вентс є кілька варіантів: прості електромеханічні гігростати зі вбудованим таймером затримки вимкнення (наприклад, ТН-1,5 – на струм до 1.5 А), більш чутливі електронні датчики типу HR-S (діапазон спрацьовування 20–90% вологості), а також спеціалізований DPWC11200 для ЕС-вентиляторів, який плавно регулює швидкість при зміні вологості.

Перший тип просто встановлюється замість звичайного вимикача вентилятора у ванній: на ньому виставляється поріг RH (наприклад 70%), і якщо після прийняття душу вологість перевищила цю межу – вентилятор автоматично ввімкнеться і працюватиме, доки вологість не впаде нижче або не спливе заданий час таймера (2–30 хвилин). Це дуже зручно, бо не треба вручну вмикати витяжку – система сама подбає про сухе повітря у ванній.

У кухні гігростат теж може стати в пригоді: під час готування (кипить каструля, працює посудомийка) він увімкне вентиляцію, якщо не включили примусово. У підвалах, погребах – автоматично провітрюватиме при підвищенні вологості, зберігаючи сухість.

Автоматизація вентиляції за вологістю дає подвійну вигоду: по-перше, видаляється зайва волога, що запобігає пошкодженню оздоблення і появі плісняви; по-друге, економиться електроенергія – вентилятор не крутиться постійно, а тільки коли дійсно потрібно. Як наслідок – не треба пам’ятати про вентиляцію, система працює сама, що дуже зручно.

Монтаж гігростатів

Більшість з них виконані у вигляді стандартного вимикача, що ставиться у тій самій кімнаті, де контролюється вологість (ванна, санвузол, пральня тощо). Вбудований датчик вологості захищений корпусом, проте прямого потрапляння води варто уникати. Настроювання порога здійснюється невеликим регулятором – зазвичай діапазон від ~60% до 90% RH для механічних моделей, і ширший (20–90%) для електронних.

Це означає, що, наприклад, у ванній логічно виставити ~ 60-70%: вентилятор увімкнеться, коли пара підніме вологість до цього рівня. В погребі – можна нижче, скажімо 60%, щоб не допустити довготривалого підвищення вологості.

Модель DPWC11200 привертає увагу тим, що вона спеціально розроблена під ЕС-вентилятори: має 0–10 В вихід і вміє плавно додавати обороти ЕС-мотора при підвищенні вологості. Це корисно для, наприклад, вентиляційних установок басейнів або спа-зон, де рівень вологості дуже варіюється – при незначному перевищенні норми вентилятор трохи додасть швидкість, при сильному – на максимум. Таким чином забезпечується стабільність мікроклімату.

Вибір датчика вологості

Зверніть увагу на наявність таймера – моделі з таймером (ТН-1,5) зручні тим, що не просто вимикають вентилятор одразу при спаді вологості, а продовжують деякий час працювати “на продувку”. Це гарантує, що приміщення повністю висушене.

Електронні безтаймерні можуть вимкнутися відразу, як тільки вологість впала нижче порога – інколи краще, щоб він ще пару хвилин попрацював, тому таймер – плюс.

Далі – діапазон регулювання: для ванної 60–90% достатньо, а от для сховища/сервера/бібліотеки може знадобитися тонше налаштування (20–80%).

Струм вентилятора: як і у випадку таймерів та датчиків руху, більшість гігростатів Вентс розраховані на вентилятори до 1.5 А (це ~300 Вт). Втім, для побутових та канальних вентиляторів цього вистачає. Ну і дизайн/форм-фактор: є моделі для відкритого монтажу, є для прихованого (позначаються Н – зовнішній монтаж, В – внутрішній).

Таймери затримки вимкнення

Таймери – дуже прості, але корисні електроаксесуари. Таймер затримки вимкнення вентилятора дозволяє йому продовжувати працювати деякий час після того, як було вимкнено живлення від вимикача або датчика. Типова ситуація – санвузол або ванна кімната: ви увімкнули світло і вентилятор разом, провели у ванні 5 хвилин, вимкнули світло і вийшли. Завдяки таймеру вентилятор не зупиниться одразу, а ще, скажімо, 5–10 хвилин попрацює, витягуючи залишкову вологу і запахи. Після цього він сам автоматично вимкнеться.

Без таймера часто виникає дилема – або залишити вентилятор надовго (і потім згадати, щоб вимкнути), або зупинити одразу та отримати зайву вологу/запахи. Таймер розв'язує цю проблему сам та автоматично.

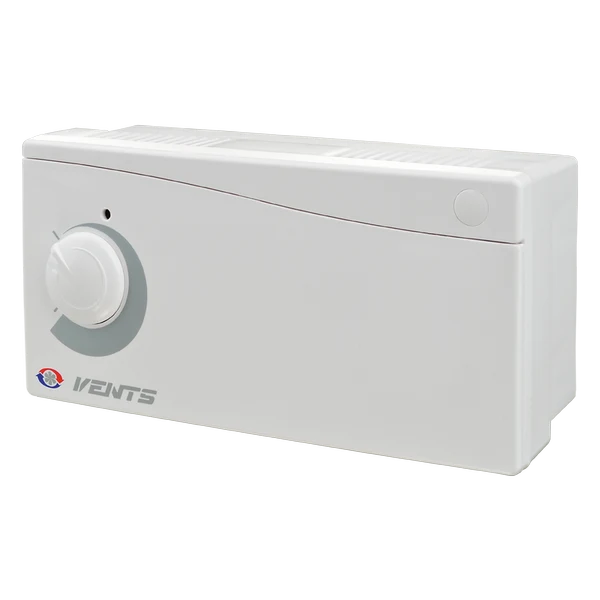

Вентс випускає, наприклад, таймер T-1,5 (для вентиляторів до 1.5 А). Він виставляється на потрібний інтервал від 2 до 30 хвилин (регулюється малим потенціометром). Монтується такий модуль зазвичай у монтажну коробку або корпус вентилятора – багато вентиляторів Вентс, до речі, мають модифікації з вбудованим таймером (Вентс 100 Quiet Т – де «Т» означає таймер). Але якщо у вашого вентилятора немає штатного таймера, його можна апгрейдити таким чином.

Де застосовується

Основне – ванна, туалет, душова. Кухня: якщо стоїть окремий витяжний вентилятор (не плутати з кухонною витяжкою над плитою) – теж можна зробити з таймером, щоб ще якийсь час провітрював приміщення після готування. Гараж: часто ставлять витяжний вентилятор для видалення вихлопних газів – таймер може дати йому попрацювати 20–30 хвилин після закриття гаража, щоб повністю очистити повітря від можливого CO.

Як встановлюється таймер

Зазвичай, схема підключення така: вентилятор має постійно підведений фазний і нульовий провід, але фаза проходить через таймер. Від вимикача світла (або іншого керуючого елемента) надходить так званий «керуючий» сигнал на таймер – тобто коли світло вимкнули, таймер «знає», що треба відрахувати час і потім знеструмити вентилятор.

Вентс T-1,5 підтримує два варіанти монтажу: модифікація H – накладна коробочка, модифікація B – внутрішня для монтажу всередину стіни (внутрішньостінна). Важливо: такі таймери розраховані на використання тільки в приміщеннях з нормальними умовами – не монтуйте їх на вулиці чи там, де сиро і холодно.

Установка нескладна: потрібно під’єднати кілька дротів, слідуючи схемі (зазвичай додається до пристрою). Після монтажу покрутіть регулювальний гвинт, щоб виставити бажану затримку – наприклад, 5 хв. Тепер вентилятор працюватиме саме цей час після вимкнення. Багато хто налаштовує ~5-10 хв для ванних – цього достатньо, щоб волога пішла, але і не надто довго (щоб даремно не шуміло).

В результаті отримуємо просту автоматизацію: оптимальний повітрообмін без зайвих зусиль користувача – вентилятор сам пропрацює потрібний час і вимкнеться.

Датчики руху

Датчики руху для вентиляції подібні до звичних датчиків руху для освітлення, але адаптовані під потреби вентиляції. Вони вмикають вентилятор при появі людини (руху) в контрольованій зоні та вимикають із затримкою за таймером. По суті, це комбінація датчика руху і згаданого вище таймера в одному корпусі.

Найчастіше такі датчики застосовуються в санвузлах, ванних кімнатах, громадських туалетах – там, де логічно вмикати вентилятор тільки коли хтось зайшов. Наприклад, Вентс ТР-1,5 – датчик руху з таймером на струм до 1.5 А. Він має регулювання затримки вимкнення 2–30 хв.

Як це працює на практиці: Ви заходите в туалет – датчик фіксує рух та автоматично запускає вентилятор. Доки ви там знаходитеся і рухаєтеся, датчик тримає вентилятор увімкненим. Коли ви вийшли, датчик більше не бачить руху і починає відлік часу – вентилятор ще, скажімо, 5 хв працює (по таймеру), після чого вимикається. Таким чином забезпечено провітрювання приміщення без вашої участі.

У побуті це максимально зручно: не треба шукати вимикач вентилятора, забувати його вимкнути та т.д. В громадських місцях це також гігієнічно (не всі ж користувачі пам’ятають увімкнути витяжку, та й торкатися зайвий раз вимикача не хочеться).

Датчики руху для вентиляції монтуються на стіну під стелею. Вони покривають зону, зазвичай, радіусом 3-4 метри – цього достатньо для невеликих приміщень. Якщо приміщення велике або складної форми, може знадобитися кілька датчиків. Ще важливо, щоб датчик «бачив» людину: перегородки, душові кабіни можуть стати перешкодою. В такому разі датчик руху не спрацює, краще використовувати датчики вологості або постійний вентилятор із вимикачем.

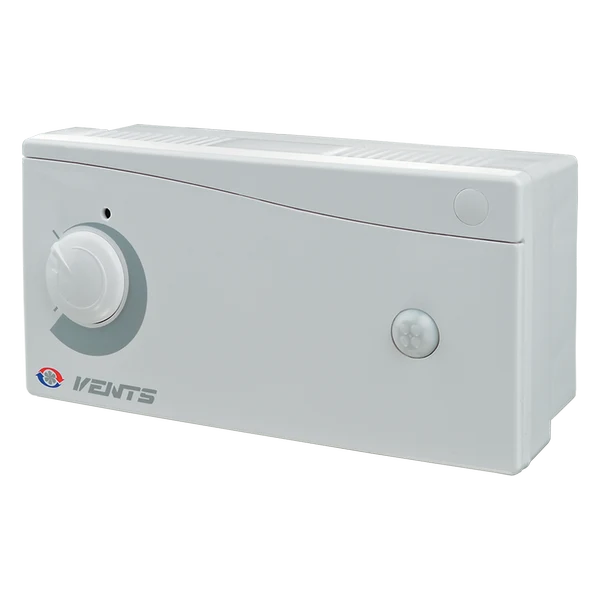

Вентс фактично пропонує одну основну модель (ТР-1,5) у накладному (H) чи внутрішньому (B) виконанні. У виборі зверніть увагу на кут огляду – стандартно ~100–120° по горизонталі та вниз.

Реле перепаду тиску (пресостат)

Реле перепаду тиску – спеціалізовані датчики, які реагують на зміну тиску або різницю тисків у вентиляційній системі. Якщо різниця тиску між двома портами перевищує (або падає нижче) встановленого значення, спрацьовує контакт реле. Це використовується для декількох цілей:

• Контроль чистоти повітряних фільтрів
  Коли фільтр забруднюється, опір повітряному потоку через нього зростає, відповідно різниця тиску до і після фільтра збільшується. Пресостат налаштований на певний поріг та замикає контакт, коли фільтр занадто грязний. Так система сигналізує, що пора замінити або почистити фільтр. Це важливо як у великих припливно-витяжних установках, так і в побутових установках – своєчасний сигнал про забитий фільтр підтримує ефективність роботи та економить електроенергію (бо забитий фільтр сильно знижує потік повітря).

• Контроль роботи вентилятора (датчик потоку повітря)
  Якщо вентилятор зламався або зупинився (перегорів мотор, обірвався ремінь приводу – у випадку великих агрегатів), то перепад тиску, який він створював, зникає. Пресостат це виявить і може подати сигнал аварійного вимкнення всієї вентиляційної системи, щоб, наприклад, вимкнути нагрівач, який без протоку повітря перегрівся б. Також такий датчик може просто включити сигнальну лампу «немає потоку» для персоналу. У житлових будинках це рідко застосовується, а от у промислових і комерційних системах – скрізь, де є ризик роботи нагрівачів або інших пристроїв без достатнього потоку повітря.

• Керування повітряними та протипожежними клапанами
  Пресостат можна налаштувати так, щоб контролювати відкриття/закриття клапанів за тиском. Наприклад, якщо протипожежний клапан спрацював (закрився канал), тиск у каналі зросте – реле це відчує і знеструмить вентилятор, щоб уникнути аварії. Або навпаки, використати його як датчик перепаду тиску для керування рециркуляцією: при певному тиску відкривається байпасна заслінка і частина повітря йде в обхід.

• Захист електронагрівачів від перегріву
  Часто пресостат ставлять на потік повітря через нагрівач: якщо потоку немає або він занадто малий (тиск впав нижче норми) – спрацьовує контакт і відключає ТЕНи, щоб вони не згоріли без охолодження повітрям.

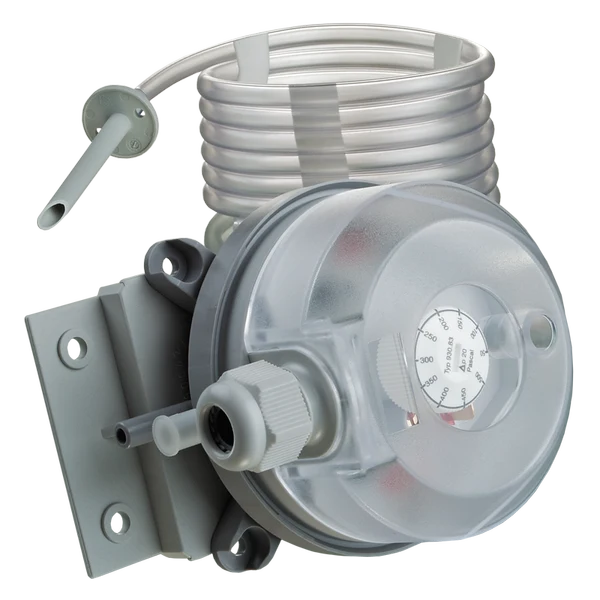

Приклад: Вентс ДТВ 500 – диференційний пресостат, діапазон якого дозволяє налаштувати контроль фільтра, вентилятора тощо. Його зазвичай монтують на канал: від фільтра йдуть два тонкі трубочки до реле – перед і після. Встановлюють потрібний поріг (наприклад, 300 Па) – і при досягненні перепаду 300 Па контакт замкнеться, видавши сигнал (на лампу, на контролер, на відключення). Працює цей пристрій навіть при досить низьких температурах (-15 °C), тобто його можна ставити і на забірних шахтах, і у неопалюваних венткамерах.

Як обрати пресостат

Головний параметр – діапазон спрацьовування (Па). Для побутових фільтрів і маленьких вентиляторів достатньо найчутливіших (50–500 Па, як ДТВ 500). Для великих установок можуть знадобитися на 500–1500 Па і т.д.

Монтаж

Переконайтеся, що є зручне місце, щоб підвести трубочки, і що сам датчик поміститься. Температура: якщо місце холодне – оберіть модель, що витримує мороз. Практично всі вони – універсальні та можуть комутувати електроланцюг напряму (звичайно, через контролер краще).

Використання реле перепаду тиск значно підвищує надійність та безпеку системи вентиляції: ви завжди отримуєте інформацію про стан фільтрів, не допустите перегріву нагрівачів, будете знати про зупинку вентиляторів. У складних системах без них не обійтися, це стандартні вимоги безпеки.

Термостати для вентиляції

Термостати – різновид регуляторів температури, про які ми говорили, але тут під термостатами зазвичай маються на увазі механічні або електромеханічні датчики температури із перемикаючим контактом. У контексті вентиляції термостат використовується переважно для захисту обладнання від переохолодження чи перегріву.

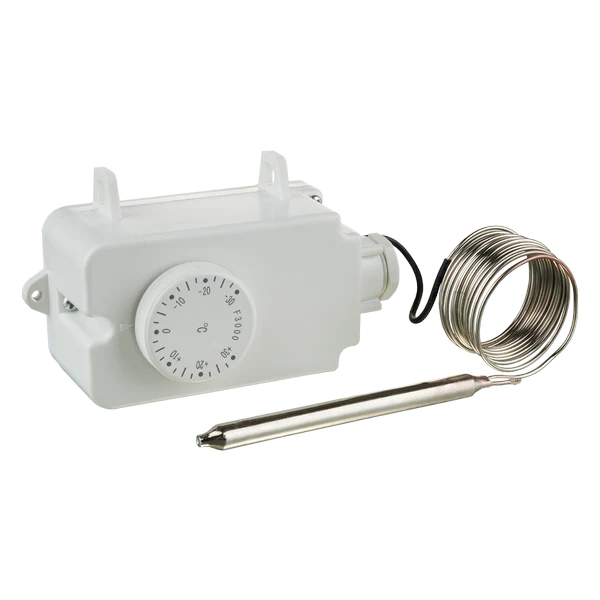

Наприклад, термостат типу Ф-3000 (Вентс F-3000) складається з капілярної трубки з чутливим елементом і блочку з контактами. Його встановлюють у потоці повітря (наприклад, закріплюють на стінці каналу або безпосередньо в рекуператорі), і він реагує на температуру повітря, розмикаючи чи замикаючи контакт при заданому значенні.

Основне застосування – захист від обмерзання рекуператорів і водяних калориферів. Коли взимку температура витяжного повітря падає (бо на вулиці мороз), в рекуператорі може утворитися лід. Такі прості механічні термостати дуже надійні та не вимагають живлення – вони працюють внаслідок розширення рідини в капілярі: при зміні температури рідина рухає сильфон і перемикає контакти. Це описано у специфікації: всередині мідної гільзи – термочутливий балон, зв'язаний з сильфоном по капілярній трубці; сильфон тисне на контактну групу при нагріванні або охолодженні.

Приклади застосування термостатів у побуті

• Захист водяного калорифера: якщо температура вихідного повітря падає, термостат вимикає вентилятор, щоб не проганяти холод через теплообмінник та не заморозити його.

• Керування провітрюванням теплиці: виставлено +25 °C – якщо тепліше, вмикається вентилятор, якщо холодніше – вимикається. Термостат може керувати також заслінкою з електроприводом.

• Вентиляція горища/даху: влітку на горищі може бути +40 °C, термостат при +30 °C міг би включити витяжний вентилятор, щоб знизити температуру і вберегти покрівлю від перегріву.

Вентс F-3000 згадується також як універсальний термостат, придатний і для водонагрівачів, пральних машин тощо, але у вентиляції його рекомендують саме для антифризного захисту рекуператорів. Він має діапазон спрацьовування, наприклад, -30…+30 °C.

Монтується термостат зазвичай безпосередньо у повітровод: у стінці свердлиться отвір і вставляється мідна гільза з балоном і датчиком, фіксується фланцем. Капілярну трубку довжиною 2–3 м можна протягнути до зручного місця, де стоїть сам блок з регуляторним диском і клемами (його можна винести в тепле місце, щоб електроніка працювала стабільно, хоча вона і механічна).

Як вибрати термостат

Головне – діапазон температур. Якщо вам потрібно +5 °C – беріть той, в кого ця температура посередині робочого діапазону (щоб точність була краща). F-3000 якраз розрахований на низькі температури, а бувають термостати на +30…+90 °C (ті для духовок тощо). Далі – довжина капіляру (зонда): наприклад, у F-3000 довжина зонда 300 мм, треба переконатися, що він поміститься в канал чи секцію, де мірятиме.

Точність і інерційність

Механічні термостати не моментально реагують (кілька десятків секунд), але для більшості завдань цього досить. Якщо ж потрібно дуже швидко і точно – можливо, краще електронний датчик з контролером, хоча це складніше.

В підсумку, термостат – недорогий та ефективний спосіб захисту і керування вентиляцією за температурою. Він працює автономно, не вимагає ні програмування, ні живлення, і здатен врятувати дороге обладнання від поломки при екстремальних температурах.

Канальні датчики

Канальні датчики – це, по суті, сенсори (температури, іноді вологості або інших параметрів), які встановлюються всередині повітроводів вентиляційної системи. Вони служать для точного вимірювання параметрів повітряного потоку безпосередньо в каналі, що важливо для автоматизації та контролю роботи вентиляції. Найпоширеніші – канальні датчики температури.

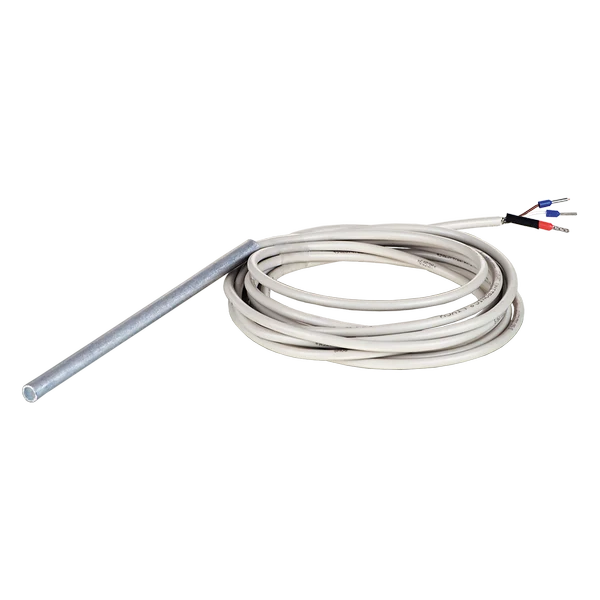

Вентс пропонує серію КДТ2-М з різною довжиною занурення: 100, 150, 200, 400 мм. Фактично це алюмінієва трубка (щуп) з вбудованим термочутливим елементом (термістором чи термопарою) і кабелем 2.5 м для підключення.

Датчики ці мають лінійну характеристику вихідної напруги від температури та 3-провідне підключення для точнішого вимірювання (компенсація опору проводів). У комплекті йде монтажний фланець з гвинтом, щоб кріпити щуп до стінки повітроводу і регулювати глибину занурення.

Для чого це потрібно: у складних вентиляційних установках, де є автоматика (контролер), потрібно знімати показання температури повітря у різних точках: на вході зовнішнього повітря, після нагрівача, в кімнаті тощо. Канальні датчики підключаються до контролера, і він вже вирішує – збільшити нагрів, зменшити оберти вентилятора, закрити заслонку чи інше, щоб досягти заданої температури повітря в приміщенні. Це важлива частина системи автоматики: без точних датчиків контролер «сліпий».

Наприклад, якщо у вас припливна установка з електрокалорифером, ви хочете підтримувати +20 °C на виході. Один датчик стоїть на вході (міряє вуличне повітря), інший – на виході (міряє вже підігріте). Контролер порівнює, рахує і дає команду регулятору нагрівача (тому ж Pulser) додати або зменшити потужність. Ще один датчик може бути в кімнаті – щоб знати, яка фактична температура досягається в приміщенні, і при відхиленнях коригувати вентиляцію або включати рециркуляцію.

Монтаж

Вибирається місце на повітроводі, свердлиться отвір під діаметр датчика (~8 мм). Вставляється щуп, кріпиться фланцем (на саморізи чи шурупи), фіксується гвинтом, щоб не теліпався. Глибина занурення датчика важлива: потрібно, щоб він був достатньо в середині потоку, не біля стінки (тому і різні довжини – якщо канал Ø100 мм, можна взяти датчик 100 мм; якщо Ø500 мм, то 400 мм, щоб дістав ближче до центру). Кабель 2.5 м протягується до контролера/регулятора.

Вибір канального датчика залежить від типу контролера: переконайтеся, що датчик сумісний за типом сигналу (напруга, термопара, опір).

На завершення зазначимо, що всі розглянуті аксесуари – частини єдиної системи. Коли правильно поєднати регулятори швидкості, датчики вологості/CO₂, таймери, термостати і пресостати, можна створити повністю автоматизовану вентиляцію, яка сама адаптується під умови: прискорюється, коли ви приймаєте душ або прийшли гості (CO₂ піднявся), сповільнюється, коли нікого немає; вмикає підігрів повітря, коли на дворі мороз, і вимикає, коли тепло; сигналізує, коли треба замінити фільтр, і захищає обладнання від будь-яких негараздів.

Для монтажників і домовласників важливо розуміти призначення кожного аксесуара і вміти підібрати оптимальний набір під свої потреби. Сподіваємося, цей огляд допоможе вам зорієнтуватися в асортименті електричних аксесуарів Вентс і зробити свою систему вентиляції ефективнішою, безпечнішою і зручнішою у використанні.
