Вентилятор під плитку Вентс 100 Стоун ТН із датчиком вологи

Вентилятор під плитку з датчиком вологи Вентс 100 Стоун ТН прихованого монтажу призначений для витяжної вентиляції приміщень квартири, будинку або комерційного об'єкта. Особливість цього вентилятора — монтаж урівень з керамічною плиткою або іншим видом оздоблення стін.

Ця модель обладнана датчиком вологи та таймером затримки відключення. Такий вентилятор може вмикатися автоматично при перевищенні рівня вологи у кімнаті або примусово вимикачем (залежить від підключення).

Якщо рівень вологи у кімнаті не перевищує виставлений, то вентилятор вимикається не одразу, а із затримкою. Час затримки можна виставити у діапазоні від 2 до 30 хвилин. Використання вентилятора з таким датчикам підвищує ефективність вентиляції приміщень з підвищеним рівнем вологи: ванна кімната, приміщення сушіння одягу та так далі.

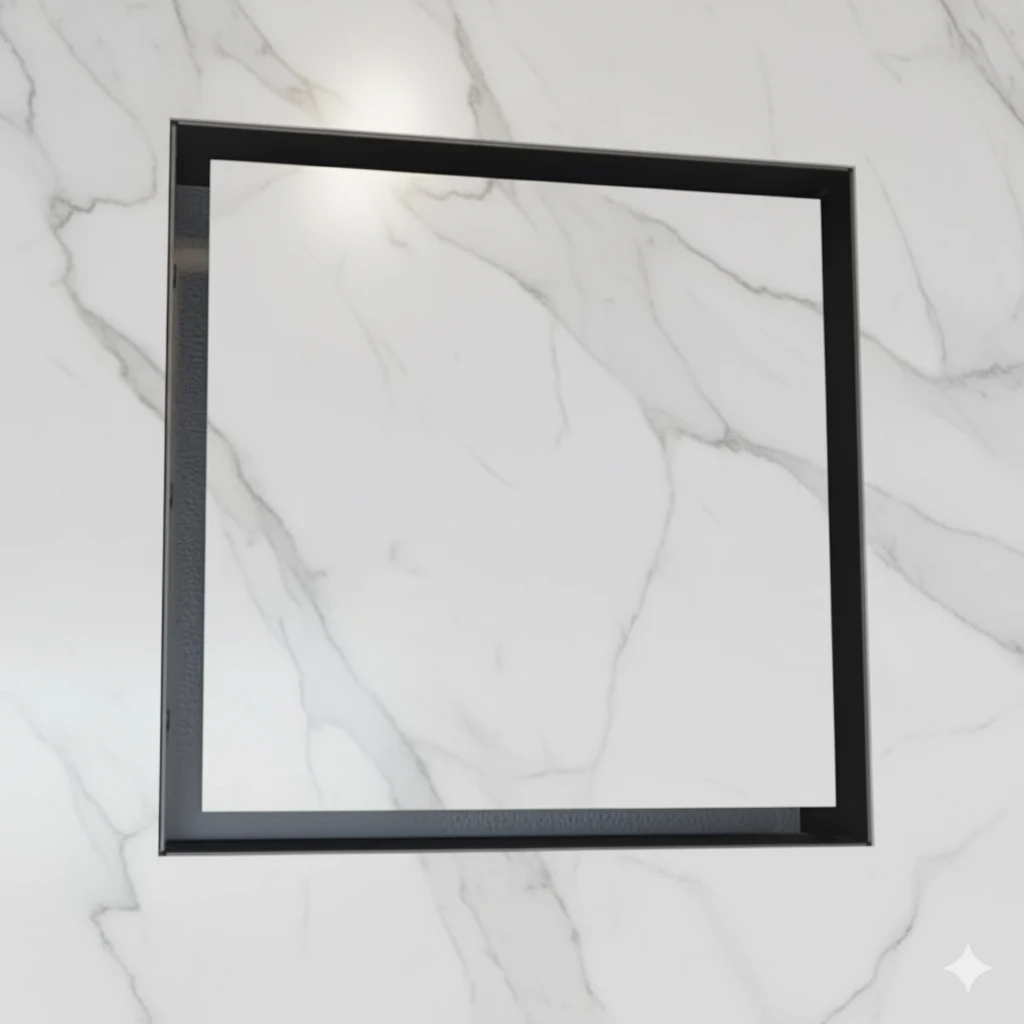

Вентилятор прихованого монтажу встановлюється у стіну, до нього кріпиться лицьова панель, до якої на клей встановлюється квадратна плитка з розміром 170х170 мм.

Видалення повітря відбувається через проміжок між стіною та лицьовою панеллю з плиткою вентилятора. Підходить для ванної кімнати, туалету, душової або невеликих побутових приміщень. Вентс Стоун 100 може забезпечити продуктивність до 90 м³/год та має низький рівень шуму — орієнтовно 33 дБА на відстані 3 метри. Клас захисту IP24 дозволяє використовувати пристрій у вологих зонах.

Технічні характеристики

Креслення з розмірами

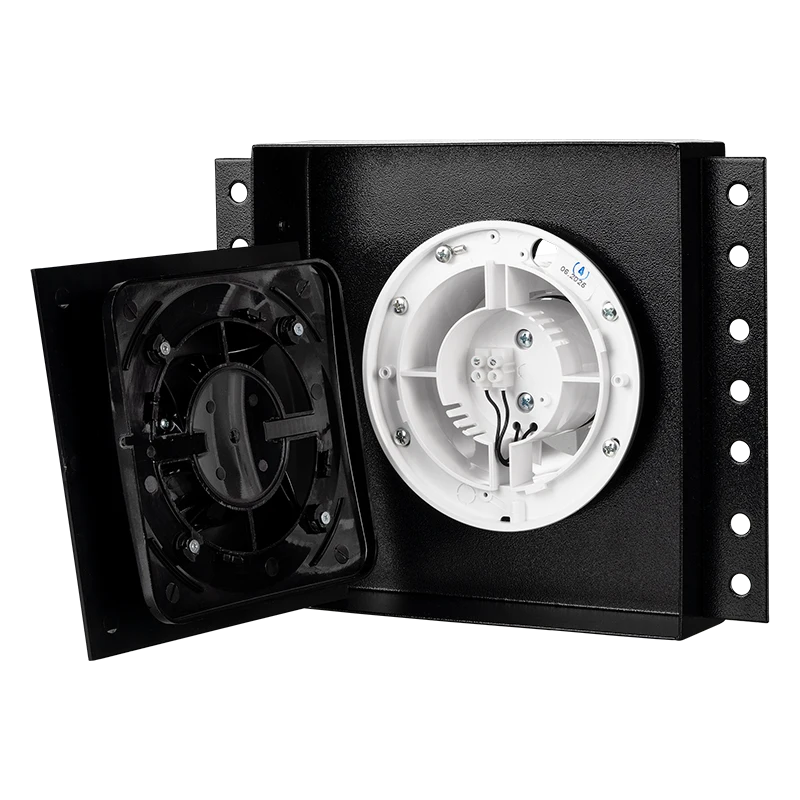

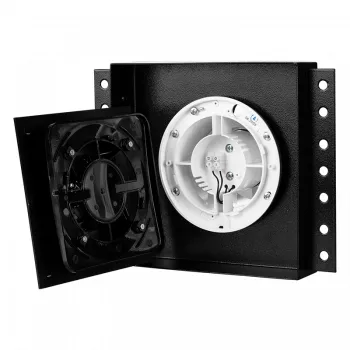

Особливості конструкції

• Прихований монтаж — корпус встановлюється у монтажну нішу всередині стіни та закривається плиткою врівень із поверхнею.
• Металевий корпус — забезпечує надійність та жорсткість при встановленні.
• Міцні елементи з ABS-пластику — стійкі до зношування та перепадів температур.
• Осьова крильчатка — оптимізована для ефективного переміщення повітря при низькому рівні шуму.
• Стильний зовнішній вигляд — після облицювання вентилятор повністю зливається зі стіною.

Двигун

Використовується надійний електродвигун з низьким енергоспоживанням, розрахований на безперервну роботу та обладнаний захистом від перегрівання. Двигун не потребує технічного обслуговування.

Як управляти

Залежно від схеми підключення живлення є два варіанти роботи вентиляції:

• якщо вентилятор підключений через зовнішній вмикач, то вентилятор буде працювати за схемою нижче:

• якщо вентилятор підключений без зовнішнього вмикача, то такий вентилятор буде вмикатися та вимикатися автоматично, залежно від рівня вологи у приміщенні.

Рівень вологи, який буде підтримуватися вентилятором, знаходиться у діапазоні від 60 до 90%.

Схема підключення

N - нуль

L - фаза

LT - фаза для керування таймером

QF - автоматичний вимикач

S - зовнішній вимикач, який вмикає вентиляцію

Зверніть увагу! Ця модель не може використовуватися одночасно з будь-яким регулятором обертів (швидкості вентилятора).

Як монтувати

Монтаж здійснюється всередину стіни під плитку або декоративне покриття. Вентилятор підключається до вентиляційної шахти або повітропроводу Ø100 мм.

При використанні повітропроводу слід уникати довгих ділянок, що можуть збільшити опір і зменшити продуктивність. Лицьова панель облицьовується плиткою та регулюється врівень із поверхнею стіни.

Гарантія

Гарантія виробника на вентилятор складає 60 місяців (5 років) за умови дотримання правил монтажу та експлуатації.

Інструкція

Інструкція та технічний паспорт доступні у форматі PDF (відкриваються в новій вкладці).
