Опис

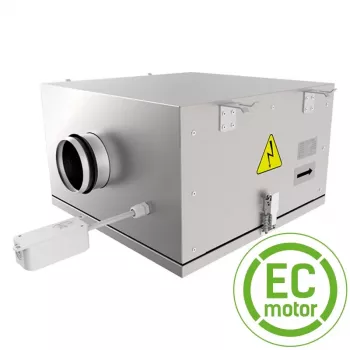

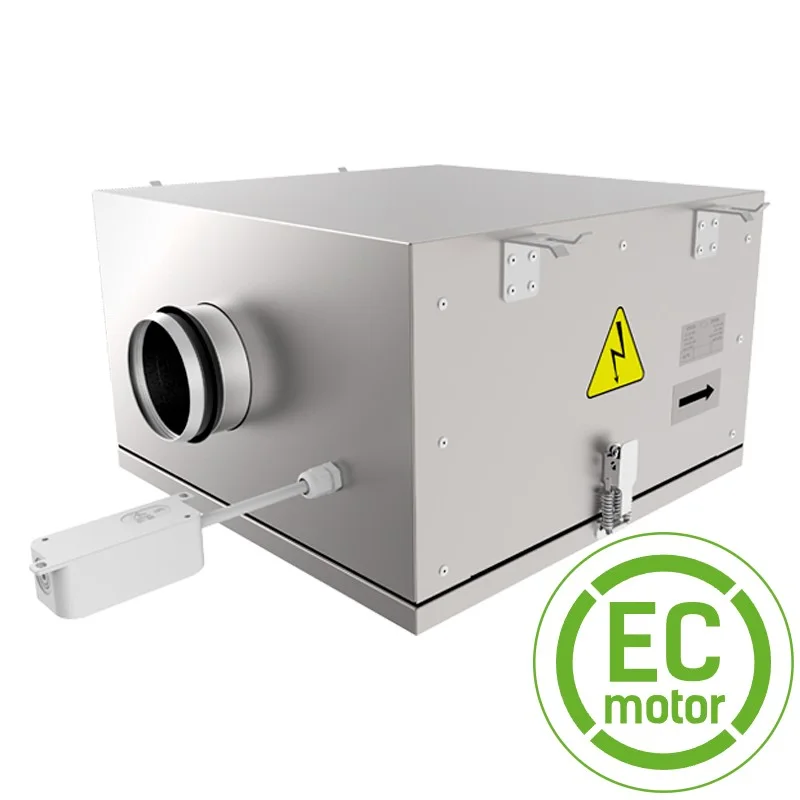

Шумоізольований вентилятор Вентс КСБ 160 К2 ЕС використовується для переміщення повітря через систему повітроводів припливної або витяжної вентиляції. Вентилятор обладнаний високоефективним ЕС-двигуном та підключається до вентиляційних каналів з діаметром 160 мм. Корпус ізольований мінеральною ватою завтовшки 50 мм. Максимальна продуктивність 454 м3/год.
Технічні характеристики
Параметр | Величина |
Напруга, В |
230 |
Струм, А | 0,76 |
Частота струму, Гц | 50 |
Максимальна потужність, Вт |
85 |
Продуктивність, м3/год |
454 |
Швидкість обертання, об/хв |
3600 |
Рівень шуму на відстані 3 м, дБ(А) |
40 |
Максимальна температура переміщуваного повітря, С | - 25...+55 |
Захист, клас |
IPХ4 |
Розмір патрубка, мм |
160 |
Габаритні розміри
Розміри | D | B | B1 | B2 | H | L1 | L2 | Маса, кг |
мм | 159 | 420 | 228 | 517 | 270 | 507 | 414 | 12 |
Діаграма
Конструкція
Вентилятори мають міцну та звукоізольовану конструкцію, що забезпечує ефективну роботу та низький рівень шуму. Корпус пристрою виготовлений із високоякісного алюмоцинкового листа, що захищає пристрій від корозії та механічних пошкоджень.
Внутрішня частина корпусу заповнена мінеральною ватою завтовшки 50 мм та утримується перфорованим металевим листом. Така ізоляція знижує рівень шуму при роботі вентилятора та допомагає зберігати тепло всередині системи вентиляції.
Верхня кришка вентилятора може відчинятися та кріпиться до корпусу за допомогою замка. Це спрощує чищення та доступ до крильчатки вентилятора.
На корпусі розташовані круглі патрубки для з'єднання з повітроводами або іншими елементами системи. Для герметизації патрубки оснащені гумовими ущільнювачами.
Двигун
Вентилятор оснащується електронно-комутованим (EC) двигуном постійного струму із зовнішнім ротором. Таке рішення є одним із найбільш енергоефективних і сучасних на ринку вентиляційного обладнання.
-
Висока енергоефективність. Використання EC-технології дозволяє знизити споживання електроенергії приблизно на 35 % у порівнянні з асинхронними двигунами. Це сприяє зменшенню експлуатаційних витрат та підвищенню загальної продуктивності системи.
-
Високий ККД. Коефіцієнт корисної дії електродвигуна сягає до 90 %, що забезпечує потужний повітряний потік при мінімальних енергетичних витратах.
-
Оптимальні аеродинамічні характеристики. Двигуни комплектуються робочим колесом із загнутими назад лопатками, що дозволяє вентилятору підтримувати стабільно високі показники продуктивності та тиску навіть за змінних умов роботи.
-
Низький рівень шуму. Робота двигуна оптимізована для мінімізації шумового навантаження, що особливо важливо для використання у приміщеннях з підвищеними вимогами до акустичного комфорту.
-
Довговічність. Вентилятори обладнані надійними підшипниками кочення, що забезпечують тривалий термін експлуатації без потреби в обслуговуванні.
Регулювання швидкості
Управління здійснюється за допомогою зовнішнього керівного сигналу у діапазоні 0–10 В. Це дозволяє точно налаштовувати продуктивність відповідно до потреб вентиляційної системи.
Тобто для включення та управління такого вентилятора потрібний зовнішній регулятор швидкості або контролер з аналоговим виходом 0-10 В.
Регулятор може:
- включати вентилятори
- вимикати вентилятор
- плавно регулювати продуктивність вентилятора
Регулятор Вентс Р-1/010 поставляється окремо.
При керуванні продуктивністю за допомогою контролера від показів датчиків, вентилятор автоматично змінює швидкість обертання двигуна, подаючи стільки повітря, скільки потрібно для підтримання оптимальних умов у приміщенні.
Такий принцип роботи дозволяє ефективно реагувати на зміни температури, рівня вологості, тиску, задимленості чи інших параметрів повітряного середовища. Це значно розширює можливості його застосування у різних умовах.
Крім того, пристрої можна об'єднувати у єдину комп'ютерну мережу для централізованого управління. Завдяки спеціальному програмному забезпеченню користувач отримує змогу з високою точністю контролювати роботу кожного вентилятора або їх групи.
Монтаж
Вентилятор призначений для встановлення у системах вентиляції з підключеними круглими повітроводами. Монтаж здійснюється безпосередньо в розрив повітропроводу із закріпленням пристрою на будівельних конструкціях у разі використання гнучких вставок.
Встановлення може виконуватися у будь-якому положенні — горизонтально, вертикально або під нахилом, при цьому обов'язково потрібно дотримуватись напрямку руху повітря, який вказаний стрілкою на корпусі. Для забезпечення стабільної роботи та мінімізації турбулентності потоку необхідно зберігати прямі ділянки повітропроводу завдовжки 1 діаметр до входу та 3 діаметри після виходу з вентилятора.
Рекомендована довжина прямих ділянок має забезпечити плавний розподіл повітряного потоку та оптимальні аеродинамічні характеристики системи.
Щоб додатково зменшити рівень шуму в системі, рекомендується встановлення канальних шумоглушників на вході та виході вентилятора. Це рішення допоможе забезпечити ще вищий рівень акустичного комфорту, особливо у приміщеннях із підвищеними вимогами до тиші.
Монтаж потрібно виконувати таким чином, щоб залишити вільний доступ до вентилятора для його обслуговування або ремонту. Електричне підключення здійснюється згідно зі схемою, зазначеною на клемній коробці, і повинно відповідати усім вимогам інструкції та стандартам електробезпеки.
Інструкція до вентилятора
(файл pdf, відкриється в новій вкладці)

Особливості
- 160 мм
