Опис

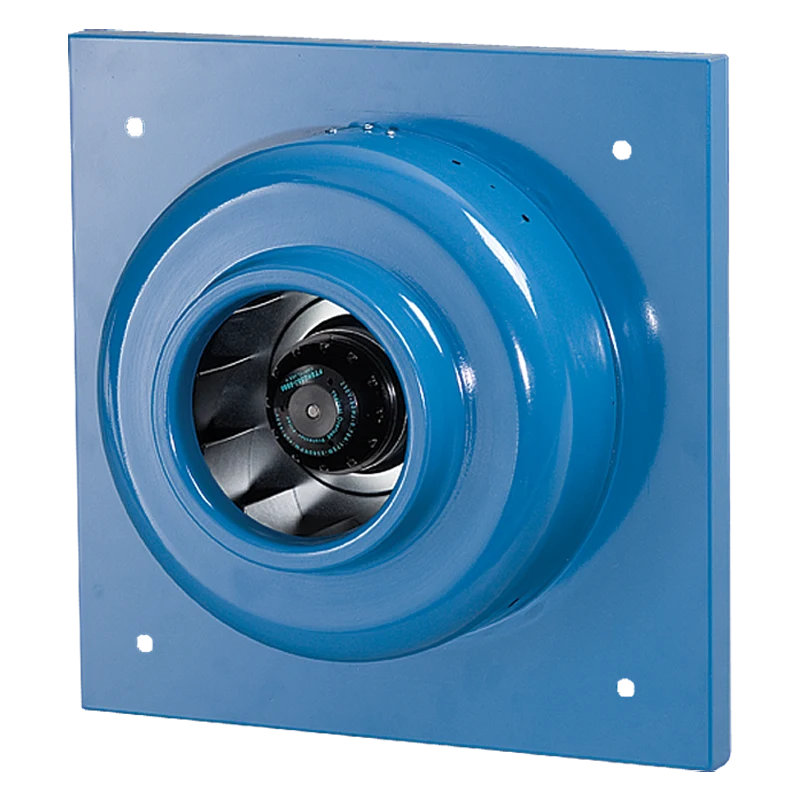

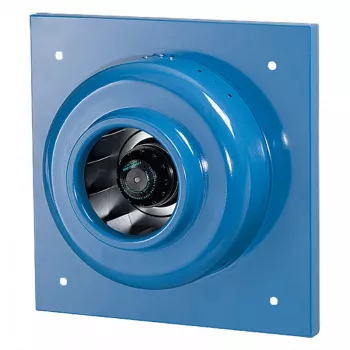

Круглий канальний вентилятор Вентс ВЦ 125 призначений для використання в системах припливної або витяжної вентиляції. Є канальним вентилятором, під'єднується до елементів вентиляції діаметром 125 мм. Для зручності монтажу обладнаний квадратною пластиною з розмірами 310х310 мм.
Варіанти виконання вентилятора серії ВЦ
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Струм, А | 0,33 |
| Частота тока, Гц | 50 |
| Максимальна потужність, Вт |
75 |
| Продуктивність, м3/год |
355 |
| Швидкість обертання, об/хв |
2800 |
| Рівень шуму на відстані 3 м, дБ(А) |
47 |
| Максимальна температура переміщуваного повітря, С | - 25....+55 |
| Вага, кг | 3,2 |
| Захист, клас |
IPХ4 |
| Розмір патрубка, мм |
125 |
Габаритні розміри
Припливний вентилятор ВЦ-ВК для монтажу в стіну
Припливний вентилятор ВЦ-ПК для монтажу в стіну
Витяжний вентилятор ВЦ-ВН монтується на стіні
Припливний вентилятор ВЦ-ПН для монтажу на поверхні стіни
| Розміри | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 123 | 6.1 | 249 | 310 | 295 | 115 |
Діаграми
Конструкція
Корпус вентилятора виготовлений із сталі з полімерним покриттям. Можливі різні варіанти виконання вентиляторів для настінного або внутрішнього монтажу.
Двигун
В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Для деяких типоразмеров доступна версія двигуна з потужнішими характеристиками (ВЦ...С). Застосування в двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості (постачається окремо) РС-1-300
Монтаж

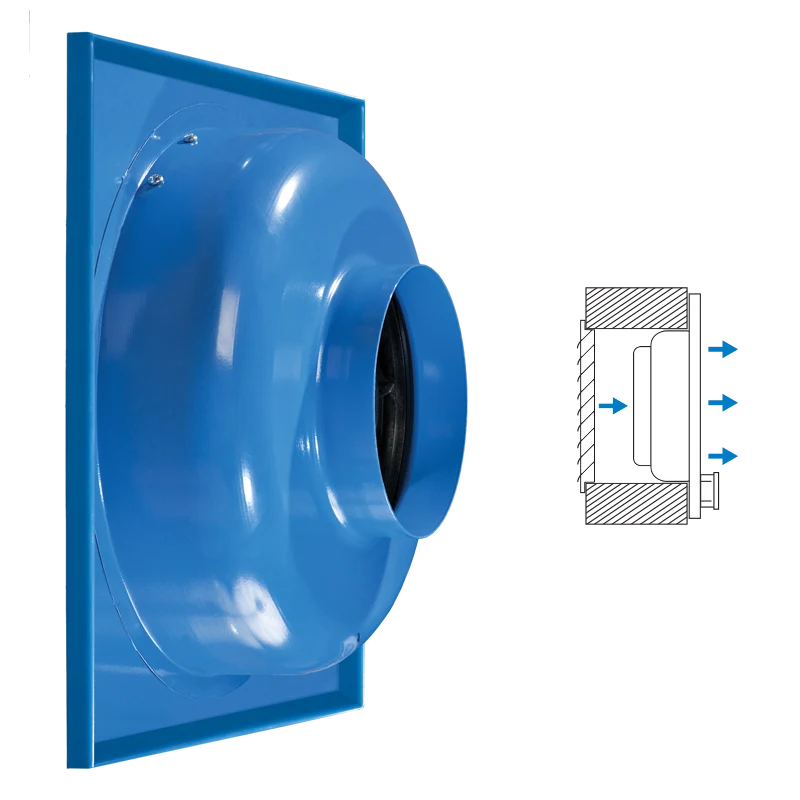

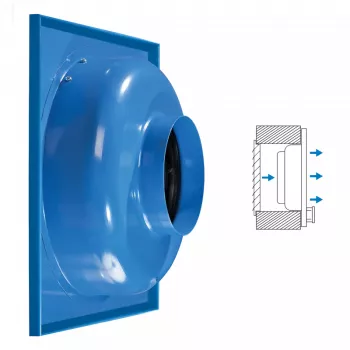

Вентилятор канальний призначений для настінного(моделі ВЦ...ПН і ВЦ...ВН) або внутрішнього монтажу(моделі ВЦ...ПК і ВЦ...ВК) залежно від варіанту виконання(див.нижче). Приєднання до стіни здійснюється за допомогою монтажної пластини. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Документація
Паспорт вентилятора
Особливості
- 125 мм
Підбір регуляторів та датчиків
Сумісність вентиляторів Вентс та регуляторів
