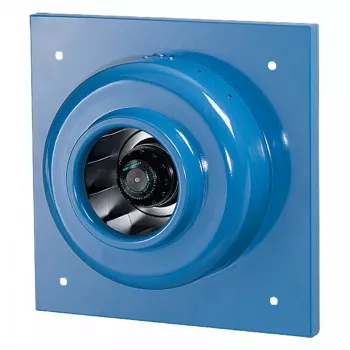

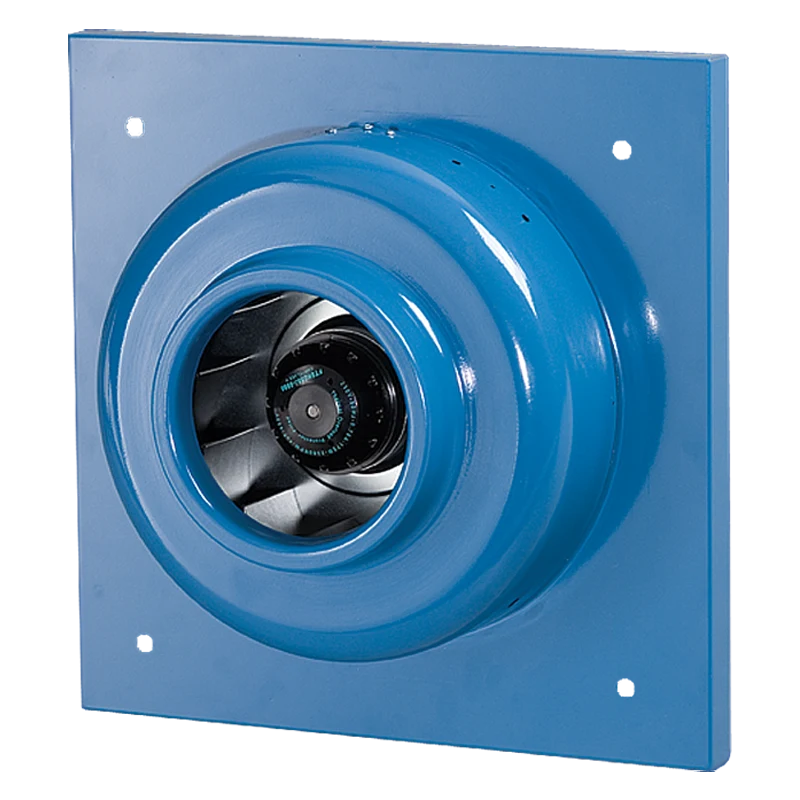

Круглый канальный вентилятор Вентс ВЦ 250


11841 грн.
ВЦ-ПК ВЦ-ПН ВЦ-ВК ВЦ-ВН
+

Описание

Круглый канальный вентилятор Вентс ВЦ 250 является вентилятором с монтажной пластиной 400х400 мм. Используется для приточных и вытяжных систем вентиляции канального типа диаметром 250 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВЦ…Б).

Варианты исполнения вентилятора серии ВЦ

Модификации вентиляторов серии ВЦ

Технические характеристики

Параметр Величина
Напряжение, В
230
Ток, А 0,85
Частота тока, Гц 50
Максимальная мощность, Вт
194
Производительность, м3
1310
Скорость вращения, мин-1
2790
Уровень шума на расстоянии 3 м, дБ(А)
52
Максимальная температура перемещаемого воздуха, С
-25....+50
Вес, кг 7.2
Защита, класс
IPХ4
Размер патрубка, мм
250

Габаритные размеры

Размеры вентилятора вц-вк

Приточный вентилятор канальный ВЦ-ВК для монтажа в стену

Чертеж вентилятора вц-пк

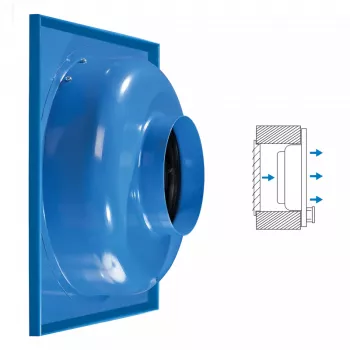

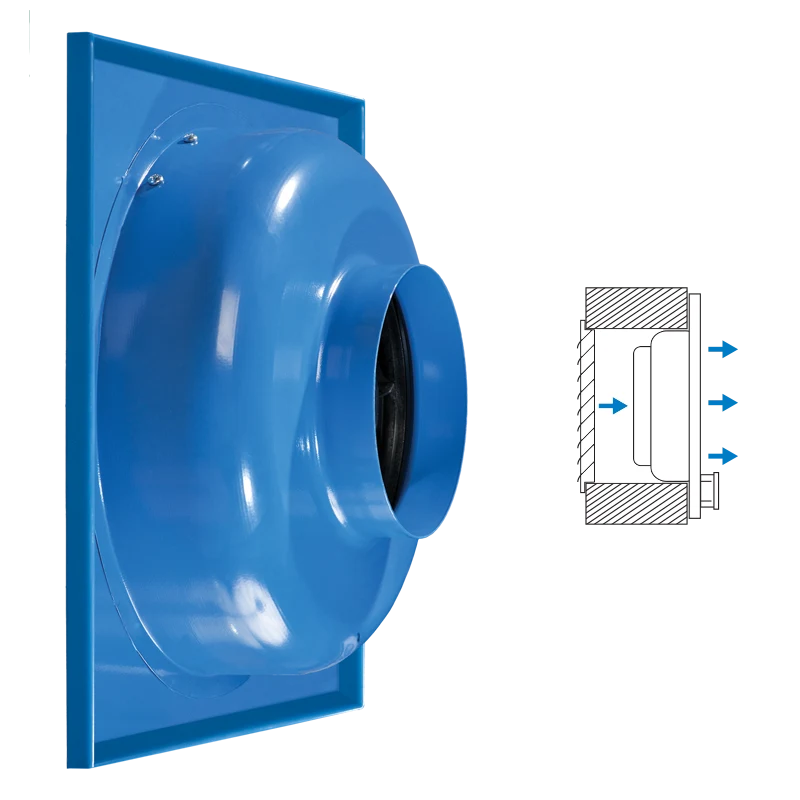

Приточный вентилятор канальный ВЦ-ПК для монтажа в стену

Размеры вц-вн

Вытяжной вентилятор ВЦ-ВН монтируется непосредственно на стену

Чертеж вентилятора вц-пн

Приточный вентилятор канальный ВЦ-ПН для монтажа на стене

Размеры ∅D ∅d ∅D1 H H1 L
мм 248 6.1 339 400 385 138

Диаграммы

График производительности вентс вц 250

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Круглый канальный вентилятор Вентс ВЦ 250 предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения (см.ниже). Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Документация

Паспорт вентилятора

Руководство по эксплуатации

Особенности

Производительность
:
1310 м³/ч
Диаметр воздуховода
:
  • 250 мм
Напряжение
:
220 В
