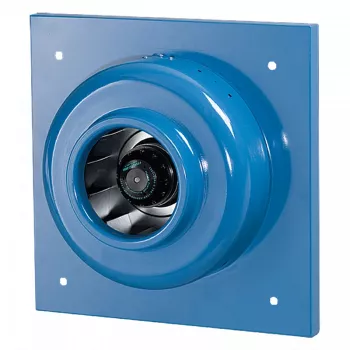

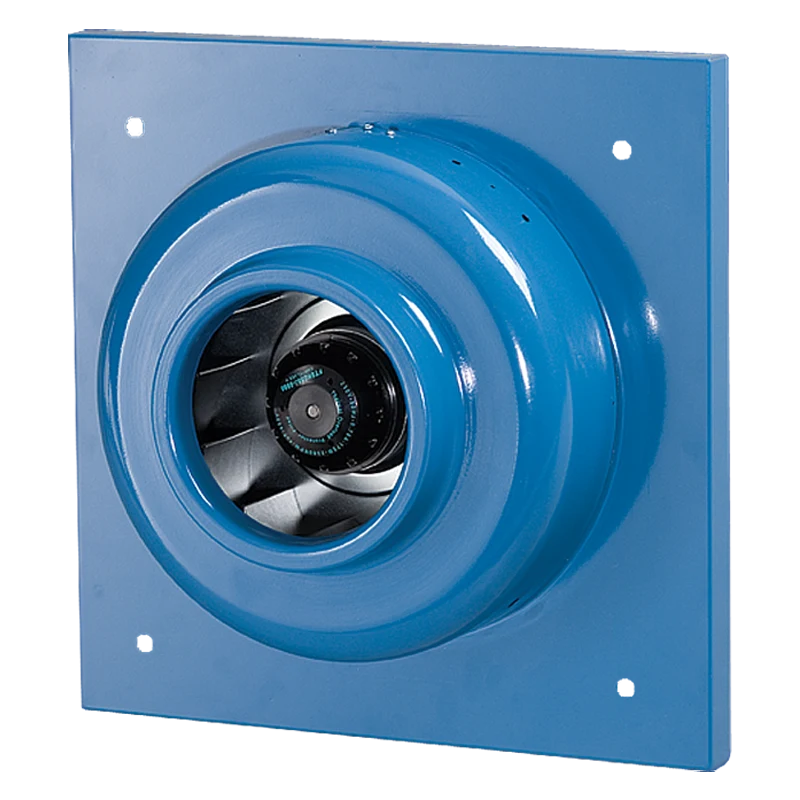

Круглый канальный вентилятор Вентс ВЦC 200


12567 грн.
ВЦ-ПК ВЦ-ПН ВЦ-ВК ВЦ-ВН
+

Описание

Круглый канальный вентилятор Вентс ВЦC 200 представляет собой канальный вентилятор для подключения с элементами приточной или вытяжной системы вентиляции диаметром 200 мм. Эта модель оборудована двигателем с повышенной производительностью - до 1100 м3. Для монтажа на стену или внутрь стены корпус вентилятора оборудован монтажной пластиной с размерами 400х400 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты исполнения(ВЦ…Б).

Варианты исполнения вентилятора серии ВЦ

Типы исполнения вентилятора с монтажной пластиной

Технические характеристики

Параметр Величина
Напряжение, В
230
Ток, А 0,84
Частота тока, Гц 50
Максимальная мощность, Вт
193
Производительность, м3
1100
Скорость вращения, мин-1
2780
Уровень шума на расстоянии 3 м, дБ(А)
51
Максимальная температура перемещаемого воздуха, С
-25....+45
Вес, кг 6.1
Защита, класс
IPХ4
Размер патрубка, мм
200

Габаритные размеры

Чертеж и размеры вц-вк

Приточный вентилятор канальный ВЦ-ВК для монтажа в стену

Чертеж вентилятора Вц-пк

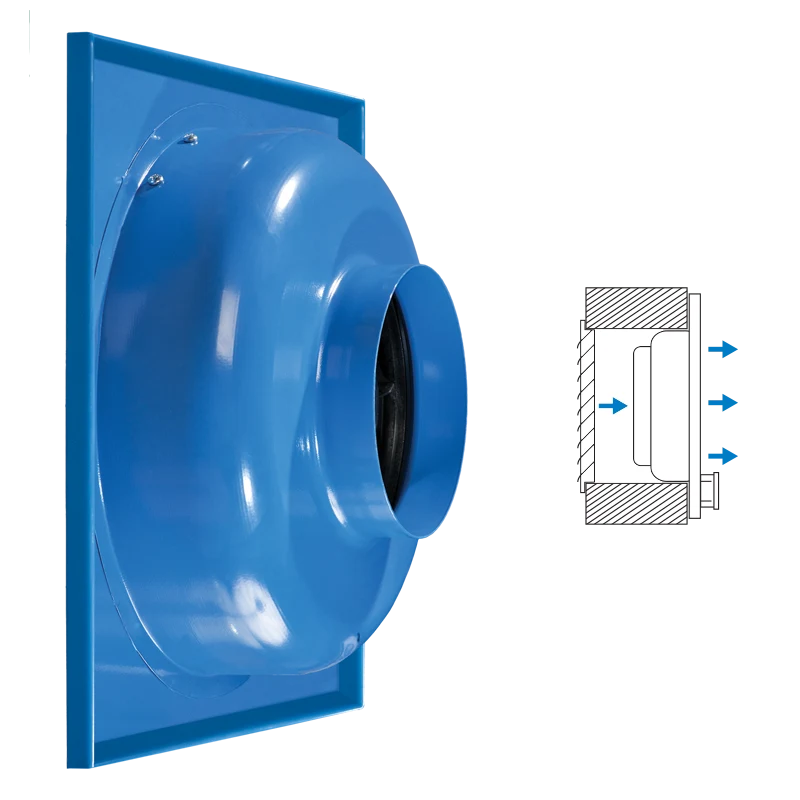

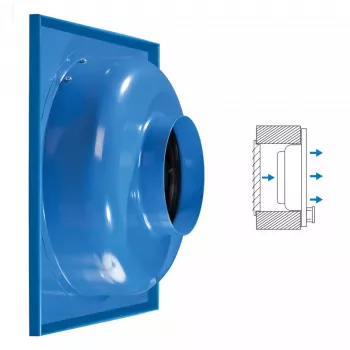

Приточный вентилятор канальный ВЦ-ПК для монтажа в стену

Размеры вц-вн

Вытяжной вентилятор ВЦ-ВН монтируется на поверхности стены

Чертеж вц-пн

Вытяжной вентилятор ВЦ-ПН для монтажа на поверхности стены

Размеры ∅D ∅d ∅D1 H H1 L
мм 198 6.1 339 400 385 138

Диаграммы

Производительность и потеря давления вентс вцс 200

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.

Двигатель

Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Круглый канальный вентилятор Вентс ВЦС 200 предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения (см.ниже). Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Документация

Паспорт вентилятора

Руководство по эксплуатации серии ВЦ

Особенности

Производительность
:
1100 м³/ч
Диаметр воздуховода
:
  • 200 мм
Напряжение
:
220 В
