Описание

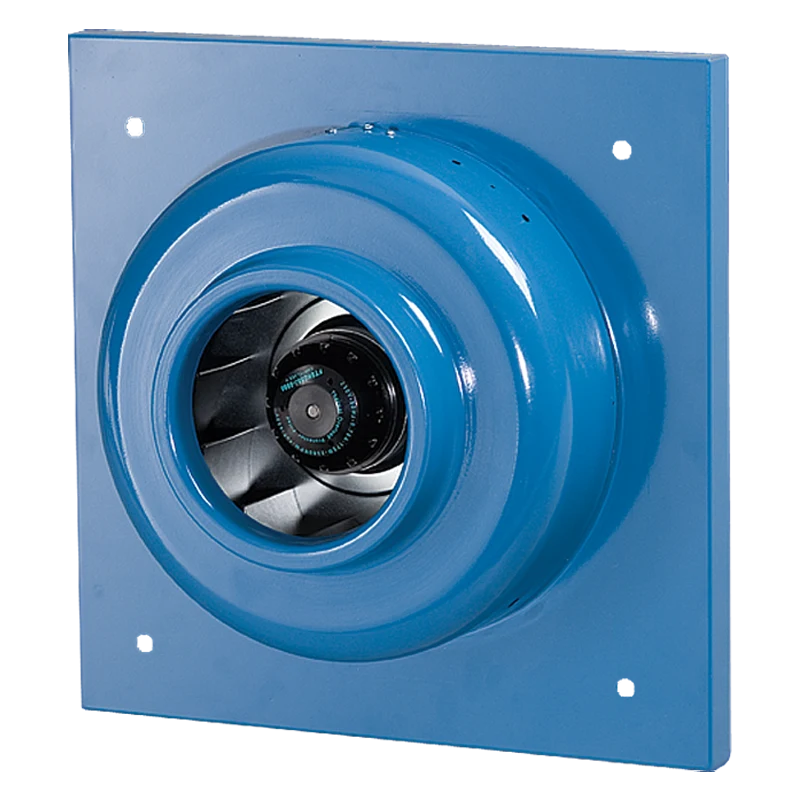

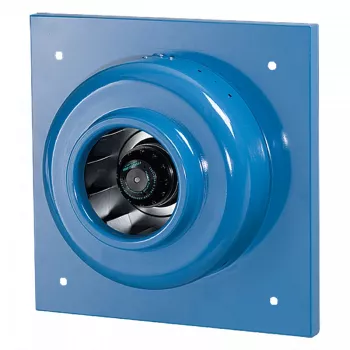

Круглый канальный вентилятор Вентс ВЦC 315 предназначен для использования в системах приточной или вытяжной вентиляции диаметром 315 мм. Данная модель оборудована двигателем с повышенной производительностью - до 1880 м3/ч. Вентилятор может быть смонтирован или на поверхность стены или непосредственно в стену (в зависимости от типа исполнения, см. ниже Варианты исполнения вентилятора серии ВЦ).
Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВЦ…Б).
Варианты исполнения вентилятора серии ВЦ
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
230 |
| Ток, А | 1.34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
296 |
| Производительность, м3/ч |
1880 |
| Скорость вращения, мин-1 |
2720 |
| Уровень шума на расстоянии 3 м, дБ(А) |
54 |
| Максимальная температура перемещаемого воздуха, С |
-25....+45 |
| Вес, кг | 7.8 |
| Защита, класс |
IPХ4 |
| Размер патрубка, мм |
315 |
Габаритные размеры
Приточный вентилятор канальный ВЦ-ВК для монтажа в стену

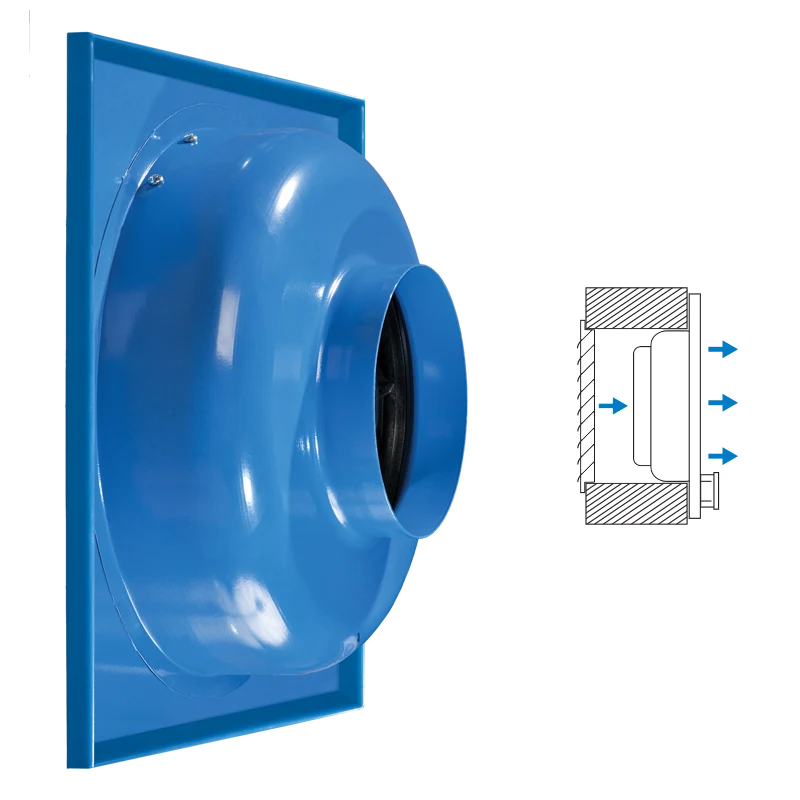

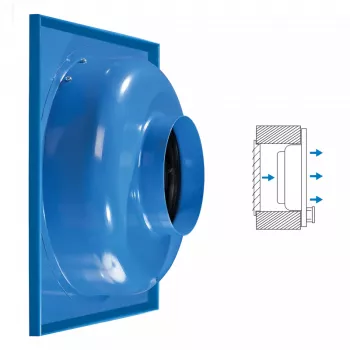

Приточный вентилятор канальный ВЦ-ПК для монтажа в стену
Вытяжной вентилятор ВЦ-ВН монтируется непосредственно на стену
Приточный вентилятор канальный ВЦ-ПН для монтажа на стене
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 315 | 6.1 | 399 | 460 | 445 | 146 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутристенного монтажа.
Двигатель
Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЦ…С). Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-300
Монтаж
Круглый канальный вентилятор Вентс ВЦС 315 предназначен для настенного (модели ВЦ..ПН и ВЦ..ВН) или внутристенного монтажа (модели ВЦ..ПК и ВЦ..ВК) в зависимости от варианта исполнения (см.ниже). Присоединение к стене осуществляется при помощи монтажной пластины. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Документация
Паспорт вентилятора
Особенности
- 315 мм
Подбор регуляторов и датчиков
Совместимость вентиляторов Вентс и регуляторов
