Канальный вентилятор Вентс ВКМ 150 ЕС

2 Отзыва Написать отзыв

11227 грн.

Задать вопрос

Кол-во:

+ −

Купить в один клик

Описание

Канальный вентилятор Вентс ВКМ 150 ЕС используется в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +60°С. Вентилятор способен обеспечить максимальную производительность 620 м³/ч. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице.

Установлен ЕС-мотор постоянного тока с внешним ротором с высоким КПД. Использование такого двигателя уменьшило на 35% потребление энергии по сравнению с обычными моделями.

Технические характеристики

Параметр	Величина
Напряжение, В	220-270
Ток, А	0,73
Частота тока, Гц	50
Максимальная мощность, Вт	98
Производительность, м³/ч	620
Скорость вращения, мин^-1	2800
Уровень шума на расстоянии 3 м, дБ(А)	47
Максимальная температура перемещаемого воздуха, С	-25....+60
Вес, кг	4,17
Защита, класс	IPХ4
Размер патрубка, мм	150

Габаритные размеры

Размеры вентилятора

Размеры	∅D	∅D1	H	B	B1	L	L1	L2	L3
мм	149	305	365	360	320	220	25	25	30

Диаграмма

График расхода воздуха

Конструкция

Корпус изготовлен из оцинкованной стали с полимерным покрытием, изделие проходит проверку на герметичность в заводских условиях. Центробежная крыльчатка изготовлена из стали.

Двигатель

Применяется ЕС-мотор постоянного тока с внешним ротором, оборудованный рабочим колесом с загнутыми назад лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 часов. Турбина проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.

Класс защиты двигателя IP 44.

Управление

Включить-выключить

Вентилятор канальный включается с помощью внешнего выключателя (в комплект поставки не входит) согласно схемы подключения ниже.

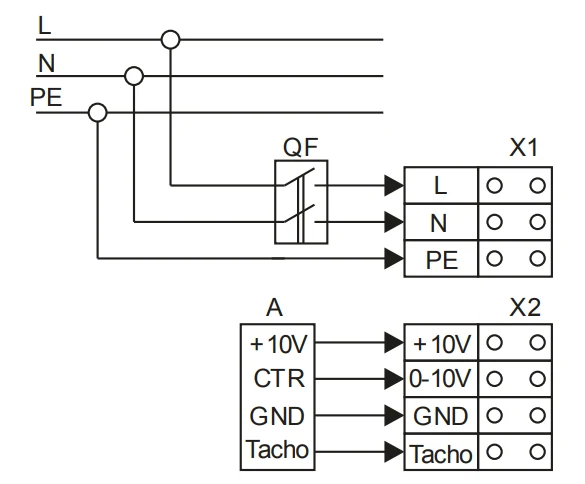

Схема подключения к выключателю

Регулировка скорости

Регулирование расхода воздуха осуществляется с помощью регулятора Р-1/010 (поставляется отдельно). Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В. При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения.

Регулятор скорости вращения

Регулятор скорости для вентиляторов с ЕС-мотором Вентс Р-1/010

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Гарантия

Изготовитель устанавливает гарантийный срок изделия длительностью 24 месяца (2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.
