Канальний вентилятор Вентс ВКМ 160 ЕС

11663 грн.
+

Опис

Канальний вентилятор Вентс ВКМ 160 ЕС використовується в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від - 25°С до +60°С. Вентилятор здатний забезпечити максимальну продуктивність 685 м3/год. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.

Встановлений ЕС-мотор постійного струму із зовнішнім ротором з високим ККД. Використання такого двигуна зменшило на 35% споживання енергії в порівнянні із звичайними моделями.

Технічні характеристики

Параметр Величина
Напруга, В
220-270
Струм, А 0,72
Частота струму, Гц 50
Максимальна потужність, Вт
95
Продуктивність, м3/год
685
Швидкість обертання, об/хв
2800
Рівень шуму на відстані 3 м, дБ(А)
47
Максимальна температура переміщуваного повітря, С - 25....+60
Вага, кг 4,32
Захист, клас
IPХ4
Розмір патрубка, мм
160

Габаритні розміри

Креслення з розмірами ЄС-вентилятора

Розміри ∅D ∅D1 H B B1 L   L1 L2 L3
мм 159 305 365 360 320 220 25 25 30

Діаграма

Графік продуктивності і споживання

Конструкція

Корпус виготовлений з оцинкованої сталі з полімерним покриттям, виріб проходить перевірку на герметичність в заводських умовах. Відцентрова крильчатка виготовлена із сталі.

Двигун

Застосовується ЕС-мотор постійного струму із зовнішнім ротором, обладнаний робочим колесом із загнутими назад лопатками. У двигуні використовуються підшипники кочення з ресурсом служби до 40000 годин. Турбіна проходить динамічне балансування для забезпечення точних аеродинамічних характеристик, перевірки якості складання і низького рівня шуму.

Клас захисту двигуна IP 44.

Управління

Включити - вимкнути

Вентилятор канальний включається за допомогою зовнішнього вимикача(у комплект постачання не входить) згідно схеми підключення нижче.

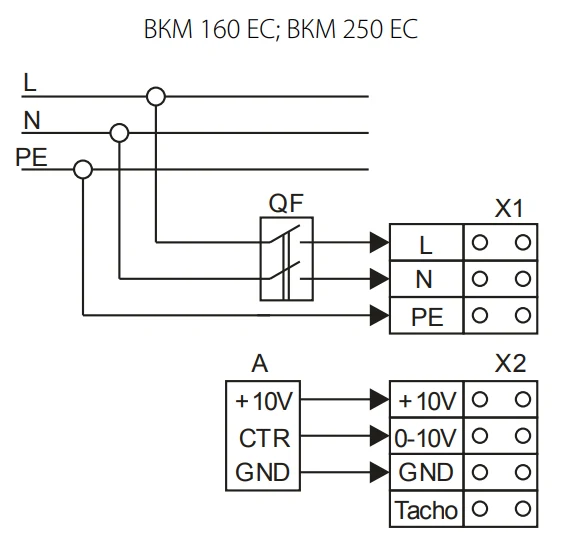

Схема підключення до вимикача

Регулювання швидкості

Регулювання витрати повітря здійснюється за допомогою регулятора Р-1/010(постачається окремо). Управління вентилятором здійснюється за допомогою зовнішнього керівника сигналу 0-10 В. При зміні значення керівного фактора ЕС вентилятор змінює швидкість обертання.

Регулятор Вентс Р-1/010

Регулятор швидкості для вентиляторів з ЕС-мотором Вентс Р-1/010

Монтаж

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Гарантія

Виготівник встановлює гарантійний термін виробу тривалістю 24 місяці(2 роки) з дати продажу виробу за умови виконання користувачем правил транспортування, зберігання, монтажу і експлуатації виробу.

Приклад монтажу

Вентиляція кухні канальним вентилятором

Інструкція і паспорт

(файл pdf, відкриється в новій вкладці)

Інструкція до вентиляторів серії VKM EC

Особливості

Продуктивність
:
685 м³/год
Діаметр повітровода
:
  • 160 мм
ЕС-двигун:
є
Напруга
:
220 В
