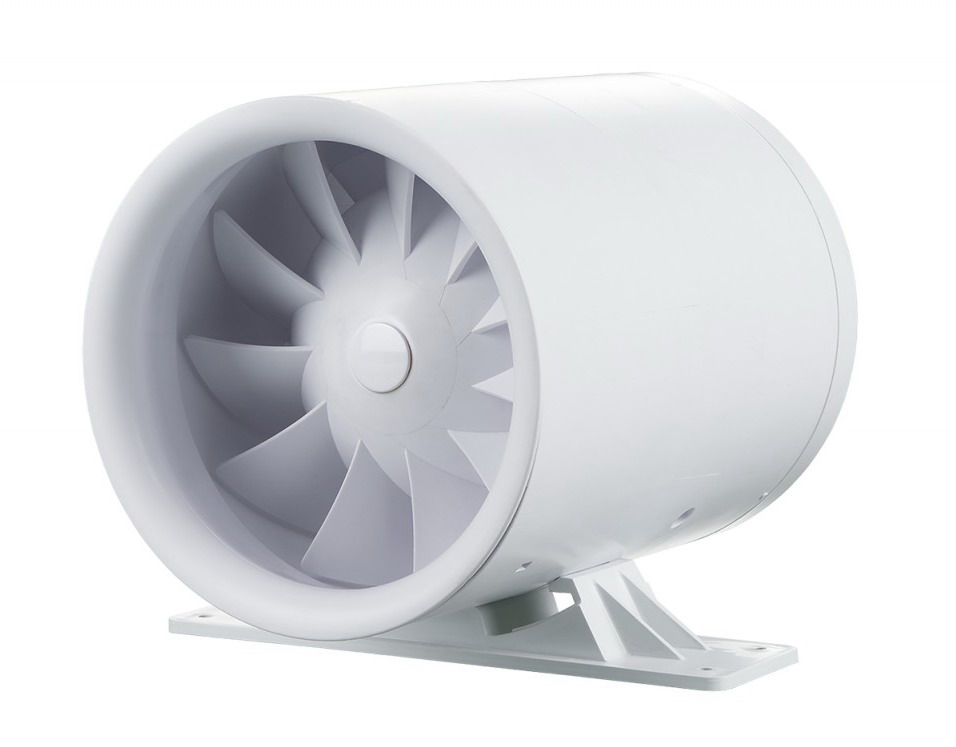

Вентилятор витяжний канальний Вентс Квайтлайн-к 150 з кронштейном

Витяжний канальний вентилятор Вентс Квайтлайн-к 150 з кронштейном призначений для використання в системі припливної або для витяжки у ванні, кухні або туалеті. Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Ця модель обладнана кронштейном с розмірами 190х54 мм.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти внаслідок розумного поєднання форми крильчатки та швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в одиншвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Технічні характеристики вентилятора

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Управління

Ручне

• будь-який вимикач одноклавішного типу, що встановлюється в розподільну коробку. Підключення відбувається точно також, як і вимикач побутового освітлення(отримується окремо).
• При необхідності плавного регулювання швидкості можна застосовувати регулятор РС-1-300. Зменшення продуктивності також призводить до зменшення рівня шуму, що дуже важливо при вентиляції побутових приміщень в нічний час. Регулятор в комплект постачання не входить.

Автоматичний блок управління

• За допомогою електронного блоку управління БУ- 1-60 (див. Електричне приладдя). Блок управління поставляється окремо.

Як встановити вентилятор

• Вентилятор витяжний канальний під'єднується до повітропроводу діаметром 150 мм. Якщо діаметр повітропроводу менше або більше, використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів до стіни або стелі.
• Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальній установці необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу

Паспорт вентилятора

(інструкція у форматі pdf, відкриється при натисканні на зображення)
