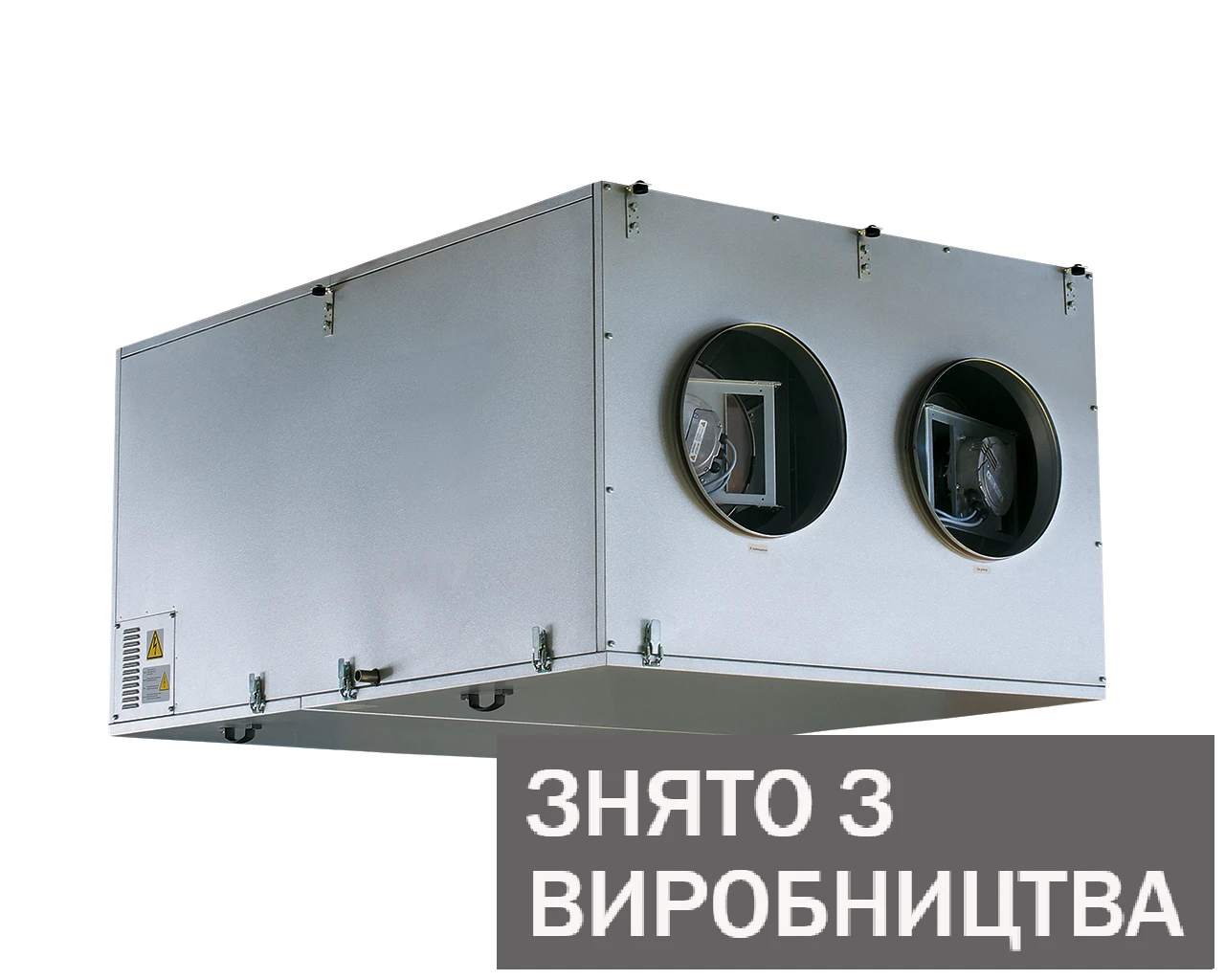

Припливно-витяжна установка Вентс ВУТ 2000 ПВ ЕС

Вентс ВУТ 2000 ПВ ЕС є припливно-витяжною установкою з рекуперацією тепла і водяним нагрівачем. Використовується в системі припливно-витяжної вентиляції приміщень житлового або комерційного призначення. До нагрівача установки потрібне підведення гарячої води від котла. Номінальна продуктивність установки 1950 м³/год.

У установці використовуються ЕС-двигуни з високим ККД, що дозволило досягти високу продуктивність і тиск при низькому рівні шуму і споживання. Установка використовується з системою повітроводів з кореневим перерізом 315 мм чи з прямокутними повітроводами з такою ж площею перерізу.

Корпус

Корпус виконаний з алюмоцинка з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм(у установках ВУТ ПВ 350, 600, 1000) і 50 мм(у установках ВУТ ПВ 2000, 3000).

Фільтр

Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).

Двигун

Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(до 90%).

Рекуператор

У установках Вентс ВУТ 2000 ПВ ЕС застосовуються протитечійний канальний рекуператор з полістиролу(для установок ВУТ ПВ 350, 600, 1000) і пластинчатий рекуператор перехресного струму з алюмінію(для установок ВУТ ПВ 2000, 3000). Під блоком рекуператора розташований піддон для збору і відведення конденсату.

Нагрівач

Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений водяний нагрівач(для установок ВУТ ПВ). Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично вмикається калорифер і нагріває повітря, що поступає в приміщення.

Автоматика

Установка укомплектована вбудованою системою автоматики і багатофункціональним дротяним пультом управління з графічним індикатором. У стандартний комплект установки входить дріт завдовжки 10 м для з'єднання з пультом. Для відвертання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і припливне повітря проходить повз рекуператор по обвідному каналу.

На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить через рекуператор і уся установка працює в звичайному режимі.

Функції управління і захисту

Установка ВУТ ПВ ЕС комплектується пультом з кольоровим, сенсорним, ЖК дисплеєм ПУ СЕНС 01.

Установка ВУТ ПВ ЕС А7 комплектується пультом з монохромним ЖК дисплеєм ПУ ЖК 01

У системі автоматики установки доступні наступні функції:

• включення/виключення установки;
• контроль за температурою припливного повітря, за допомогою дії на привід триходового вентиля, що регулює подання теплоносія в рідинний нагрівач;
• захист рідинного нагрівача від замерзання (по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія;
• управління електроприводом обхідного клапана рекуператора;
• управління і контроль за роботою зовнішнього циркуляційного насоса, встановленого на лінії подання теплоносія в рідинний нагрівач;
• захист рекуператора від обмерзання;
• управління і контроль за роботою припливного і витяжного вентиляторів;
• контроль забрудненості фільтрів(по кількості мотогодинника);
• управління електроприводами зовнішніх повітряних клапанів(припливного і витяжного).

Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує :

• включення/виключення вентиляційної установки;
• установку необхідної витрати повітря;
• установку необхідної температури припливного повітря;
• відображення кімнатної температури;
• відображення несправності(аварійній ситуації).

Монтаж

Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру : для типоразмеров 350, 600 і 1000 - з боку правої або лівої бічної панелі; для типоразмеров 2000 і 3000 - доступ знизу.
