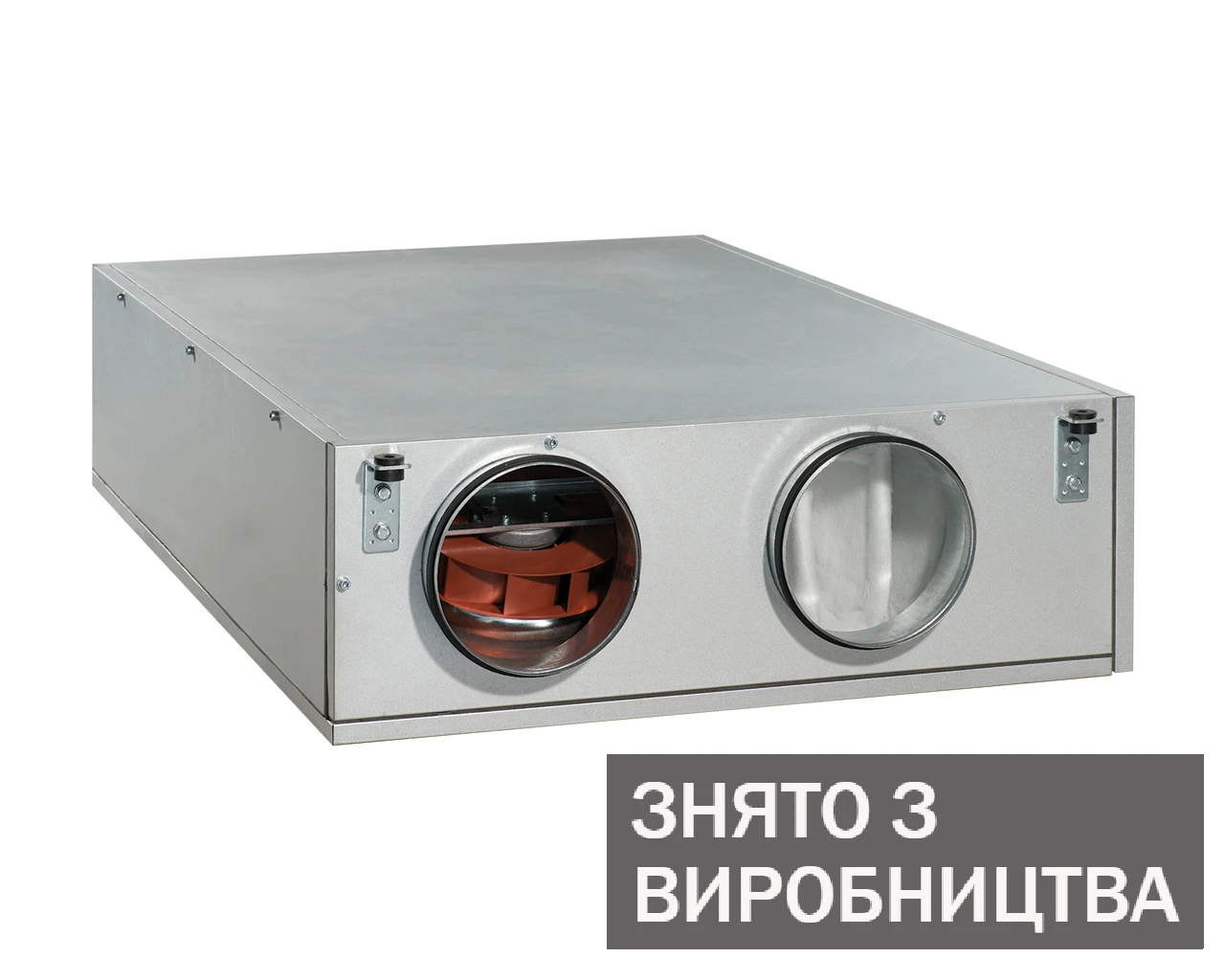

Припливно-витяжна вентиляція Вентс ВУТ 350 ПЕ ЕС

Вентс ВУТ 350 ПЕ ЕС є компактною(1240х600х285 мм) малошумною припливно-витяжною установкою з рекуперацією тепла. Установка призначена для забезпечення повноцінною вентиляцією житлових або комерційних приміщень. Для нагріву свіжого повітря використовується рекуператор і електричний нагрівач потужністю 1,5 кВт. Номінальна продуктивність установки складає 400 м³/год.

Вентиляційна установка поставляється повністю готовою до роботи, комплектується системою автоматики. До агрегату підключаються повітроводи з діаметром 160 мм чи прямокутні повітроводи з такою ж площею перерізу.

Корпус

Корпус виконаний з алюмоцинка з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм(у установках ВУТ ПЕ 350, 600, 1000) і 50 мм(у установках ВУТ ПЕ 2000, 3000).

Фільтр

Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).

Двигун

Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(до 90%).

Рекуператор

У установках Вентс ВУТ 350 ПЕ ЕС застосовуються протитечійний канальний рекуператор з полістиролу (для установок ВУТ ПЕ 350, 600, 1000) і пластинчатий рекуператор перехресного струму з алюмінію(для установок ВУТ ПЕ 2000, 3000). Під блоком рекуператора розташований піддон для збору і відведення конденсату.

Нагрівач

Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений електрокалорифер(для установок ВУТ ПЕ). Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і нагріває повітря, що поступає в приміщення.

Автоматика

Установка укомплектована вбудованою системою автоматики і багатофункціональним дротяним пультом управління з графічним індикатором. У стандартний комплект установки входить дріт завдовжки 10 м для з'єднання з пультом. Для відвертання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і припливне повітря проходить повз рекуператор по обвідному каналу.

На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить через рекуператор і уся установка працює у звичайному режимі.

Функції управління і захисту ВУТ ПЕ(ЕС)

Установка ВУТ ПЕ ЕС комплектується пультом з ЖК дисплеєм

У системі автоматики установки доступні наступні функції:

• включення і виключення установки;
• можливість за допомогою пульта управління задавати бажану температуру припливного повітря і підтримувати задану;
• можливість за допомогою пульта управління регулювати швидкість обертання вентилятора і, відповідно, міняти продуктивність установки;
• можливість управляти електроприводами повітряних заслінок;
• при включенні і виключенні установки відпрацьовуються необхідні алгоритми;
• робота установки по тижневому таймеру;
• активний захист від перегрівання ТЕНів калорифера;
• виключення роботи електрокалорифера без включення вентилятора;
• встановлені два термостати для захисту електрокалорифера від перегрівання;
• система автоматики захищена від короткого замикання автоматичним вимикачем;
• контролюється міра засмічення фільтру.

Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує :

• включення/виключення вентиляційної установки;
• установку необхідної витрати повітря;
• установку необхідної температури припливного повітря;
• відображення кімнатної температури;
• відображення несправності(аварійній ситуації).

Монтаж

Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру - з боку бічних панелей.
