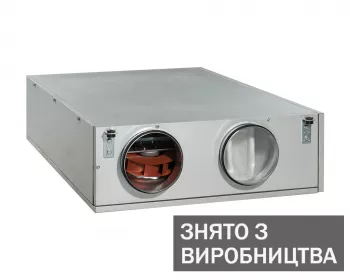

Вентс ВУТ 350 ПЭ ЕС А7

42798 грн.
+

Описание

Вентс ВУТ 350 ПЭ ЕС А7 представляет собой компактную (1240х600х285 мм) малошумную приточно-вытяжную установку с рекуперацией тепла. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 1,5 кВт. Номинальная производительность установки составляет 400 м3/ч.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики. К агрегату подключаются воздуховоды с диаметром 160 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм (в установках ВУТ ПЭ 350, 600, 1000) и 50 мм (в установках ВУТ ПЭ 2000, 3000).

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках Вентс ВУТ 350 ПЭ ЕС применяются противоточный канальный рекуператор из полистирола (для установок ВУТ ПЭ 350, 600, 1000) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ ПЭ 2000, 3000). Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер (для установок ВУТ ПЭ). Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.


Функции управления и защиты ВУТ ПЭ (ЕС)

Установка ВУТ ПЭ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

ЖК дисплей ПУ СЕНС 01


Установка ВУТ ПЭ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

Монохромный жк дисплей

В системе автоматики установки доступны следующие функции:

  • включение и выключение установки;
  • возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
  • возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, менять производительность установки;
  • возможность управлять электроприводами воздушных заслонок;
  • при включении и выключении установки отрабатываются необходимые алгоритмы;
  • работа установки по недельному таймеру;
  • активная защита от перегрева ТЭНов калорифера;
  • исключение работы электрокалорифера без включения вентилятора;
  • установлены два термостата для защиты электрокалорифера от перегрева;
  • система автоматики защищена от короткого замыкания автоматическим выключателем;
  • контролируется степень засорения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

  • включение/выключение вентиляционной установки;
  • установку необходимого расхода воздуха;
  • установку необходимой температуры приточного воздуха;
  • отображение комнатной температуры;
  • отображение неисправности (аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

Технические характеристики

Параметр Величина
Напряжение, В
230
Частота тока, Гц 50
Максимальная мощность вентиляторов, Вт 2х51
Мощность электрического нагревателя, Вт 1500
Суммарная мощность установки, Вт 1502
Суммарный ток, А 7,05
Производительность, м3
400
Скорость вращения, мин-1
2950
Уровень шума на расстоянии 3 м, дБ(А)
48
Максимальная температура перемещаемого воздуха, С
-25....+40
Вес, кг 65
Размер подключаемого воздуховода, мм
160

Габаритные размеры

Чертеж установки вут 350 пэ ес

Размеры D B B1 B2 B3 H H1 L L1 L2
мм 160 485 415 596 132 285 130 1238 1286
948

Диаграмма

График производительности вут 350 пэ ес

Документация

Паспорт на установки вентс пэ ес

Особенности

Производительность :
400 м.куб/час
Тип калорифера :
Электрический
Мощность калорифера :
1.5 кВт
Диаметр воздуховода :
  • 160 мм
