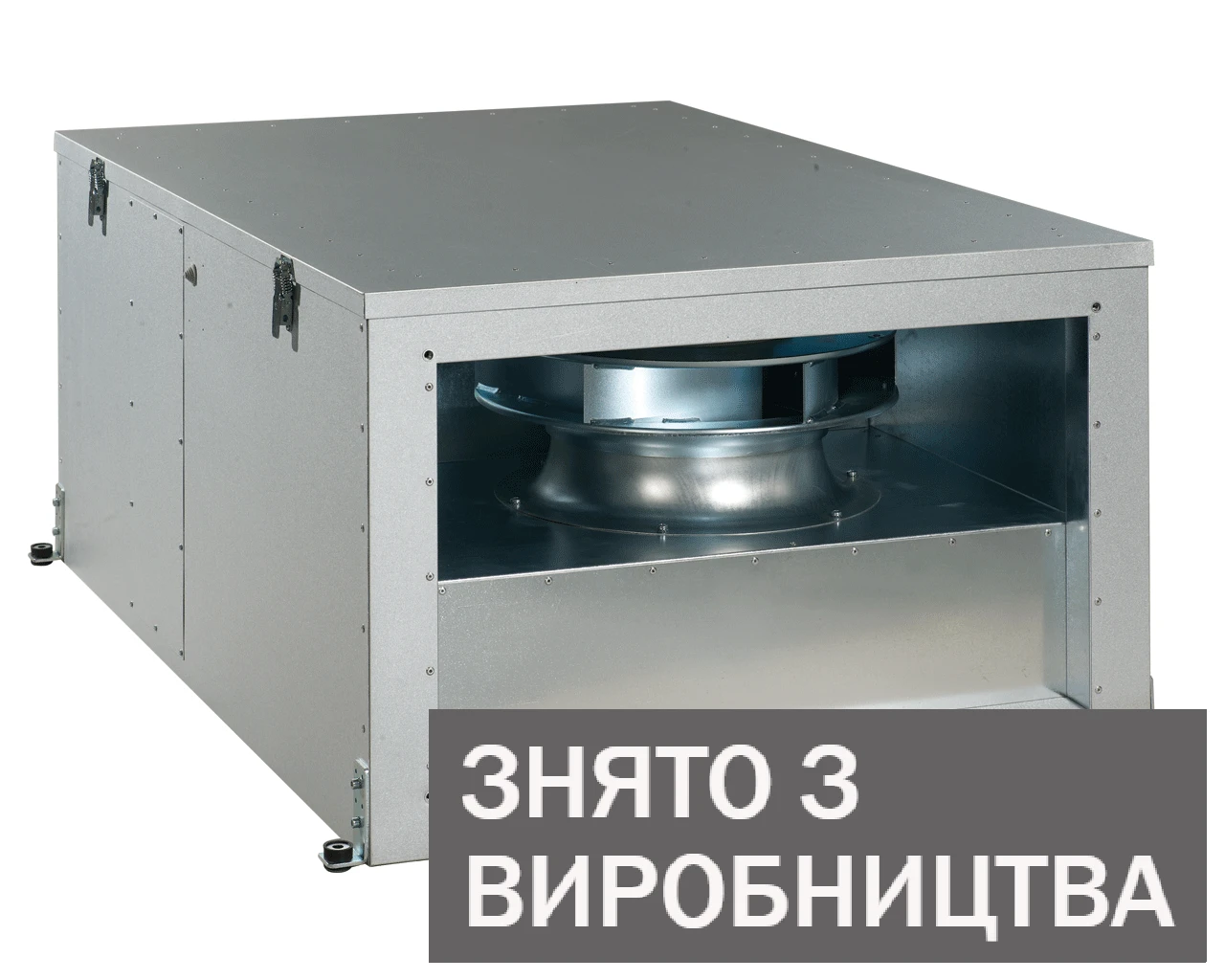

Витяжна установка Вентс ВА 02

60759 грн.
+

Опис

Витяжна установка Вентс ВА 02 призначена для видалення повітря в системах витяжної вентиляції приміщень різного призначення. Установка здатна видаляти повітря з номінальною продуктивністю 2700 м3/год і температурою в діапазоні від - 25°С до +45°С. Агрегат під'єднується до повітроводів з перерізом 500х300 мм.

Корпус

Корпус виготовлений з алюмоцинковых сталевих листів, звукоізольований мінеральною ватою завтовшки 50 мм.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Витяжні установки Вентс ВА 02 оснащені кронштейнами для полегшення монтажу агрегату. Витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці. Управління продуктивністю агрегатів здійснюється з щита управління з вмонтованим в ньому частотним перетворювачем і задатчиком оборотів Р1/010.

Технічні характеристики

Параметр Величина
Напруга, В
400
Частота струму, Гц 50
Максимальна потужність вентилятора, Вт 620
Струм вентилятора, А 1,05
Продуктивність, м3/год
2700
Швидкість обертання, об/хв
2690
Рівень шуму на відстані 3 м, дБ(А)
54
Максимальна температура переміщуваного повітря, °С - 25....+45
Вага, кг 38
Розмір повітроводу, мм
500х300

Габаритні розміри

Креслення витяжної установки

Розміри B B1 B2 B3 H H1 H2 L L1
мм 500 520 689 646 300 320 450 665 627

Діаграма

Продуктивність установки ВА 02

Документація

(файл pdf, відкриється в новій вкладці)

Паспорт

Особливості

Продуктивність
:
2700 м³/год
Розмір прямокутного каналу
:
500х300 мм
