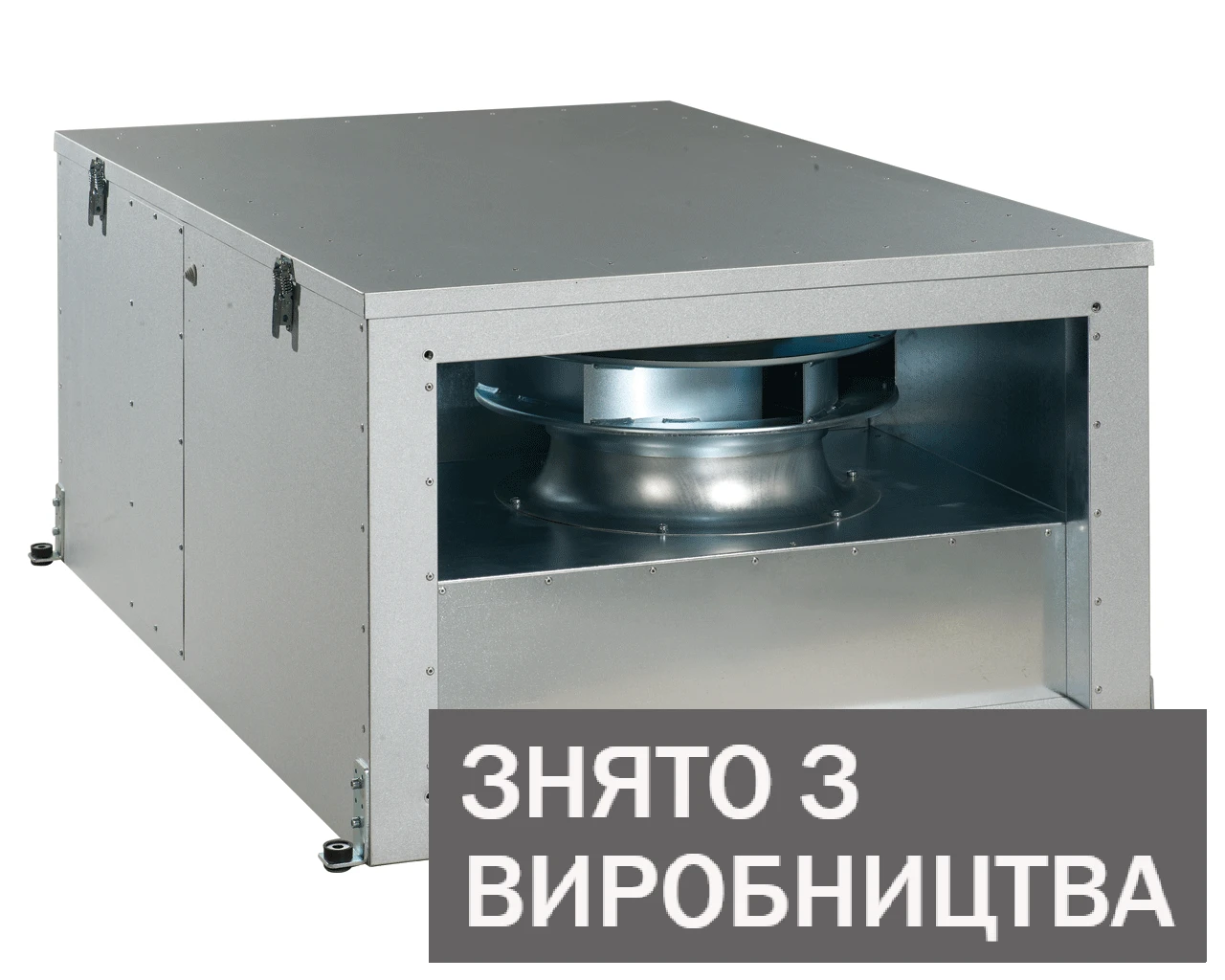

Витяжна установка Вентс ВА 04

129835 грн.
+

Опис

Витяжна установка Вентс ВА 04 призначена для видалення повітря в системах витяжної вентиляції приміщень різного призначення. Установка здатна видаляти повітря з номінальною продуктивністю 4450 м3/год і температурою в діапазоні від - 25°С до +70°С. Агрегат під'єднується до повітроводів з перерізом 700х400 мм.

Корпус

Корпус виготовлений з алюмоцинковых сталевих листів, звукоізольований мінеральною ватою завтовшки 50 мм.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Витяжні установки Вентс ВА 04 оснащені кронштейнами для полегшення монтажу агрегату. Витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці. Управління продуктивністю агрегатів здійснюється з щита управління з вмонтованим в ньому частотним перетворювачем і задатчиком оборотів Р1/010.

Технічні характеристики

Параметр Величина
Напруга, В
400
Частота струму, Гц 50
Максимальна потужність вентилятора, Вт 2300
Струм вентилятора, А 4,3
Продуктивність, м3/год
4450
Швидкість обертання, об/хв
2840
Рівень шуму на відстані 3 м, дБ(А)
58
Максимальна температура переміщуваного повітря, °С - 25....+70
Вага, кг 71
Розмір повітроводу, мм
700х400

Габаритні розміри

Креслення установки витяжної

Розміри B B1 B2 B3 H H1 H2 L L1
мм 700 720 888 844 400 420 546 805 766

Діаграма

Діаграма витрати повітря ВА 04

Документація

(файл pdf, откроется в новой вкладке)

Керівництво по експлуатації витяжної установки

Особливості

Продуктивність
:
4450 м³/год
Розмір прямокутного каналу
:
700х400 мм
