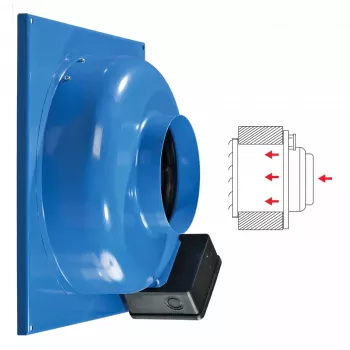

Витяжний канальний вентилятор Вентс ВЦ-ВН 200 настінний



9184 грн.
ВЦ-ПК ВЦ-ПН ВЦ-ВК ВЦ-ВН
VC-VN-200
+

Опис

Витяжний канальний вентилятор Вентс ВЦ-ВН 200 призначений для використання в системах витяжної вентиляції. Є канальним вентилятором, під'єднується до елементів вентиляції діаметром 200 мм. Для зручності монтажу обладнаний квадратною пластиною з розмірами 400х400 мм.

Цей витяжний вентилятор призначений для монтажу на стіну.

Технічні характеристики

Параметр Величина
Напруга, В
230
Струм, А 0,67
Частота струму, Гц 50
Максимальна потужність, Вт
154
Продуктивність, м3/год
950
Швидкість обертання, об/хв
2375
Рівень шуму на відстані 3 м, дБ(А)
48
Максимальна температура переміщуваного повітря, С - 25....+50
Вага, кг 6.1
Захист, клас
IPХ4
Розмір патрубка, мм
200

Габаритні розміри

Розміри витяжного настінного вентилятора

Розміри ∅D ∅d ∅D1 H H1 L
мм 198 6.1 339 400 385 138

Діаграми

Аеродинамічні характеристики вентилятора

Конструкція

Корпус вентилятора виготовлений зі сталі з полімерним покриттям. Можливі різні варіанти виконання вентиляторів для настінного або внутрішнього монтажу.

Двигун

У вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Для деяких розмірів доступна версія двигуна з потужнішими характеристиками. Застосування у двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-400.

Регулятор РС-1-400

Монтаж

Вентилятор канальний призначений внутрішнього монтажу зі сторони приміщення. Приєднання до стіни здійснюється за допомогою монтажної пластини. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та установка повинні виконуватися згідно з інструкцією й електричною схемою, вказаною на клемній коробці.

Документація

(файл у форматі pdf, натисніть на зображення)

Посібник користувача

Особливості

Продуктивність
:
950 м³/год
Діаметр повітровода
:
  • 200 мм
Напруга
:
220 В
