Описание

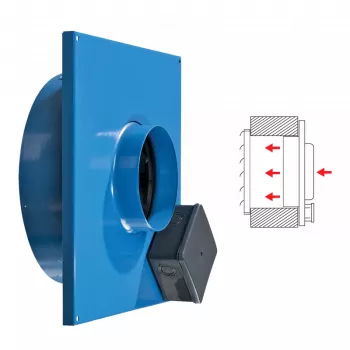

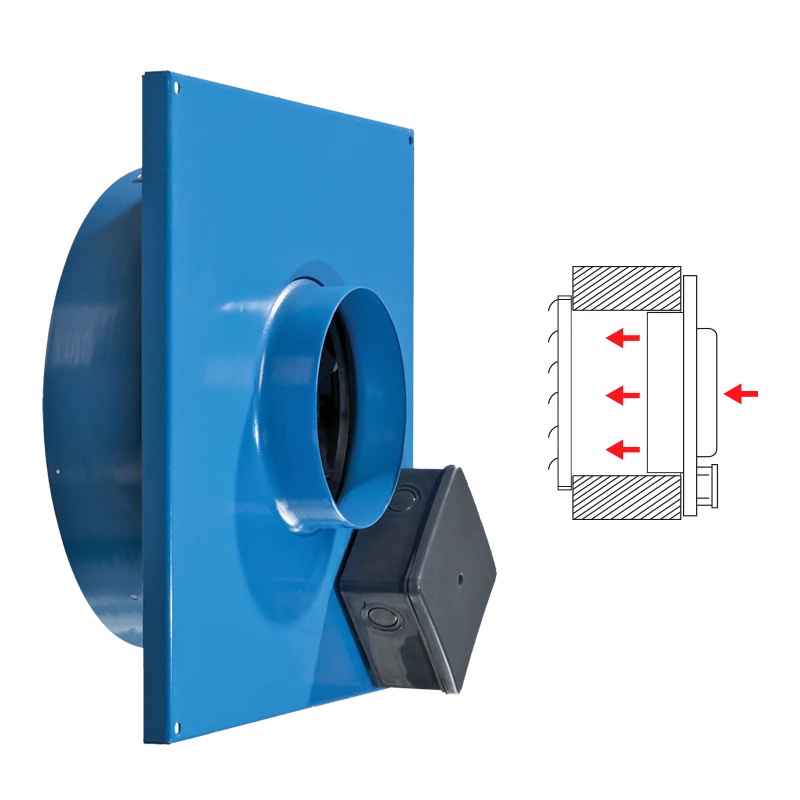

Вытяжной канальный вентилятор Вентс ВЦ-ВК 100 предназначен для использования в составе вытяжной системы вентиляции. Особенностью этой серии является наличие монтажной квадратной пластины для крепления вентилятора на плоской поверхности. Для помещений, где требуется низкий уровень шума, предлагаются модели в малошумном исполнении (ВЦ...Б).
Этот вентилятор предназначен для монтажа в стену.
Технические характеристики
| Параметр | Величина |
| Напряжение, В |
230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт |
73 |
| Производительность, м3/ч |
270 |
| Скорость вращения, об/мин |
2830 |
| Уровень шума на расстоянии 3 м, дБ(А) |
47 |
| Максимальная температура перемещаемого воздуха, С | - 25....+55 |
| Вес, кг | 3,2 |
| Защита, класс |
IPХ4 |
| Размер патрубка, мм |
100 |
Габаритные размеры
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 98 | 6.1 | 249 | 310 | 295 | 115 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками. Двигатель оснащён встроенной тепловой защитой с автоматическим перезапуском. Для некоторых размеров доступна версия двигателя с более мощными характеристиками (ВЦ...С). Применение в двигателе подшипников качения обеспечивает длительный срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут одновременно подключаться несколько вентиляторов, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400.
Монтаж
Канальный вентилятор предназначен для внутреннего монтажа на поверхность стены. Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Документация
(файл в формате pdf, нажмите на изображение)
Особенности
- 100 мм
