- Список вариантов товара
КОД | Цвет панели | Цена | ||
---|---|---|---|---|
![]() |
Vents-150-Beis
|
1530 грн. | ||
![]() |
BaseFP180Plane
|
1710 грн. | ||
![]() |
BaseFP180PlaneRed
|
1710 грн. | ||
![]() |
BaseFP180PlaneSapfyr
|
1718 грн. | ||
![]() |
BaseFP180PlaneMetalik
|
1710 грн. | ||
![]() |
BaseFP180PlaneVyn
|
1710 грн. | ||
![]() |
BaseFP180Mars
|
1710 грн. | ||
![]() |
BaseFP180PlaneHrom
|
1891 грн. | ||
![]() |
BaseFP180PlaneAlumat
|
1891 грн. | ||
![]() |
125-Beis_plane-180-dim
|
1710 грн. |
Описание

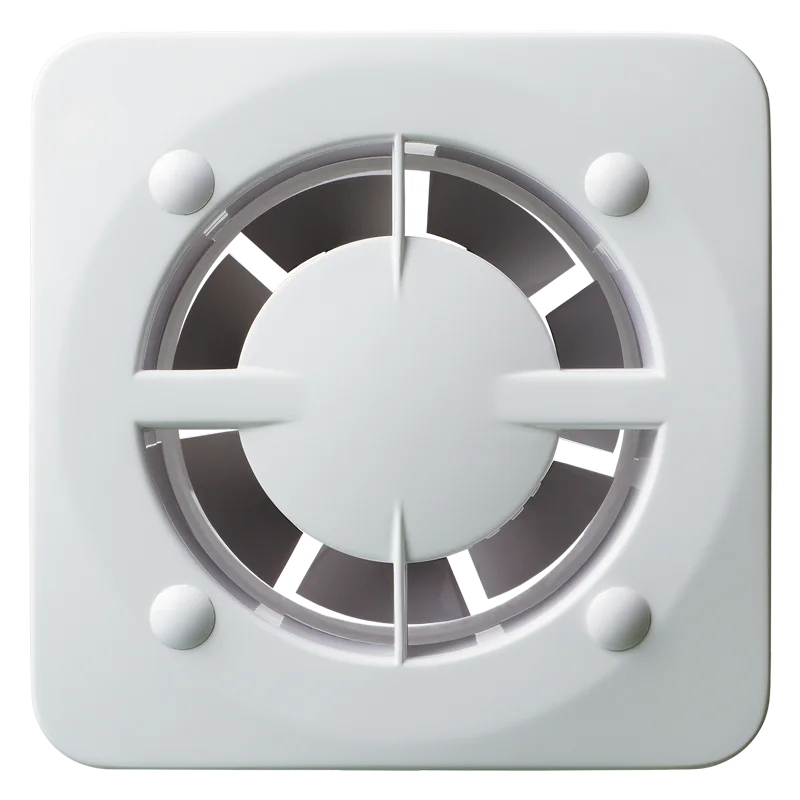

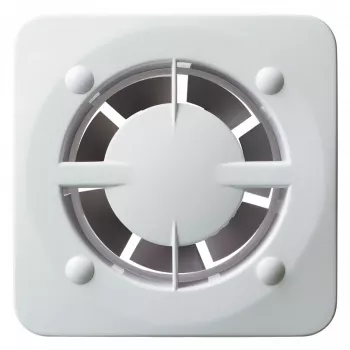

Вытяжной вентилятор Вентс 150 Бейс является элементом механической системы бытовой вентиляции и предназначен для эффективного удаления отработанного воздуха из помещений. Эта модель специально разработана как базовый блок для совместного использования с декоративными лицевыми панелями Вентс разного цвета, формы и материала.
Вентилятор обеспечивает производительность до 280 м³/ч при минимальном уровне шума 34 дБ(А) и низком энергопотреблении 23 Вт. Конструкция предусматривает универсальные варианты монтажа: непосредственно в вентиляционные шахты или соединение с воздуховодами диаметром 150 мм, а также допускается потолочный монтаж.
Основными сферами применения являются санузлы, ванные комнаты, кухни и другие бытовые помещения, где необходима постоянная или периодическая вытяжка воздуха.
Технические характеристики
Параметр | Величина |
Напряжение, В |
220-240 |
Частота тока, Гц |
50 |
Максимальная мощность, Вт |
23 |
Расход воздуха, м3/ч |
280 |
Ток, А |
0.161 |
Скорость вращения, мин-1 |
2200 |
Уровень шума на расстоянии 3 м, дБ(А) |
34 |
Защита, класс |
IP24 |
Размер патрубка, мм |
150 |
Габаритные размеры
Размеры | ∅D | B | L | L1 |
мм | 149 | 180 | 106 | 17 |
Схема подключения
Схема подключения вентилятора к сети
Применение
Вентилятор вытяжной используется для организации эффективной вентиляции в жилых и бытовых помещениях, которые требуют удаления влажного или загрязненного воздуха, таких как туалеты, ванные комнаты, душевые, кухни, кладовые и т.д.
Он устанавливается в существующую вытяжную систему зданий непосредственно в отверстие вентиляционной шахты соответствующего диаметра или подключается к ней через короткий круглый воздуховод. Модель оптимально подходит для перемещения малых и средних объемов воздуха на короткие расстояния или в системах с низким аэродинамическим сопротивлением.
Конструкция
Корпус вентилятора и крыльчатка изготовлены из высококачественного, прочного и долговечного АБС-пластика. Этот материал обеспечивает устойчивость к механическим воздействиям, перепадам температур, а также устойчив к действию ультрафиолетового излучения, что гарантирует сохранение цвета и внешнего вида в течение длительного срока эксплуатации.
Модель "Бейс" функционирует как основа, на которую устанавливается декоративная лицевая панель из серии Вентс (панель приобретается отдельно). Удаление воздуха из помещения происходит не через центральное отверстие, а через щель по периметру между корпусом вентилятора и установленной декоративной панелью.
Панели имеют габаритный размер 180х180 мм
Такая конструкция обеспечивает скрытый забор воздуха, что способствует более эстетичному виду вентиляционного отверстия. Форма лопастей крыльчатки оптимизирована с учетом аэродинамических расчетов для достижения максимальной производительности при минимальном уровне шума.
Электрические компоненты вентилятора имеют степень защиты IP24, что обеспечивает их устойчивость к попаданию брызг воды и делает вентилятор безопасным для использования в помещениях с повышенной влажностью, например, в ванных комнатах.
Двигатель
Вентилятор оснащен надежным асинхронным двигателем, спроектированным для длительной и непрерывной эксплуатации без необходимости регулярного технического обслуживания.
Двигатель характеризуется низким уровнем энергопотребления. Интегрированная система тепловой защиты от перегрева обеспечивает автоматическое отключение двигателя при достижении критической температуры, что предотвращает его повреждение и увеличивает срок службы изделия.
Уровень звукового давления, измеренный на расстоянии 3 метров, составляет 34 дБ(А), что является допустимым показателем для бытовых вентиляционных систем и не создает значительного акустического дискомфорта во время работы.
Управление
Стандартное электрическое подключение вентилятора предусматривает его управление с помощью внешнего коммутационного устройства, такого как стандартный комнатный выключатель (выключатель не входит в комплект поставки). Как правило, вентилятор подключается параллельно к выключателю освещения в помещении.

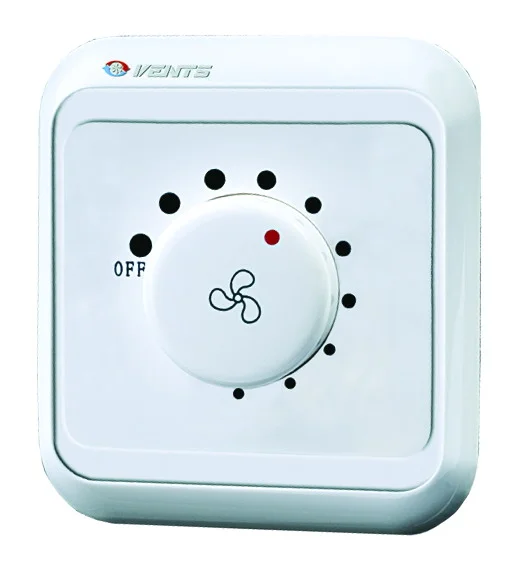

Для регулировки производительности вентиляционной системы возможно использование тиристорного регулятора скорости Вентс РС-1-300 (приобретается отдельно).
Как монтировать
Вентилятор предназначен для подключения к существующей вытяжной системе здания. Также допускается организация непосредственного выброса воздуха наружу через внешнюю стену при условии установки внешнего защитного колпака, который обеспечивает защиту внутренних компонентов вентилятора от атмосферных осадков.
-
Монтаж через воздуховод
- Уровень шума может увеличиться вследствие увеличения сопротивления.
- Производительность вентиляции может уменьшиться.
- Воздуховод не должен быть слишком длинным — до 1 м.
-
Монтаж в отверстие вытяжной шахты
- Убедитесь, что от патрубка вентилятора до стенки шахты достаточно пространства для нормальной работы вентилятора.
- Убедитесь, что от патрубка вентилятора до стенки шахты достаточно пространства для нормальной работы вентилятора.
Пример монтажа
Гарантия
Гарантийный срок эксплуатации — 60 месяцев с момента продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации. В случае возникновения дефектов в течение это срока по вине производителя осуществляется бесплатный гарантийный ремонт.

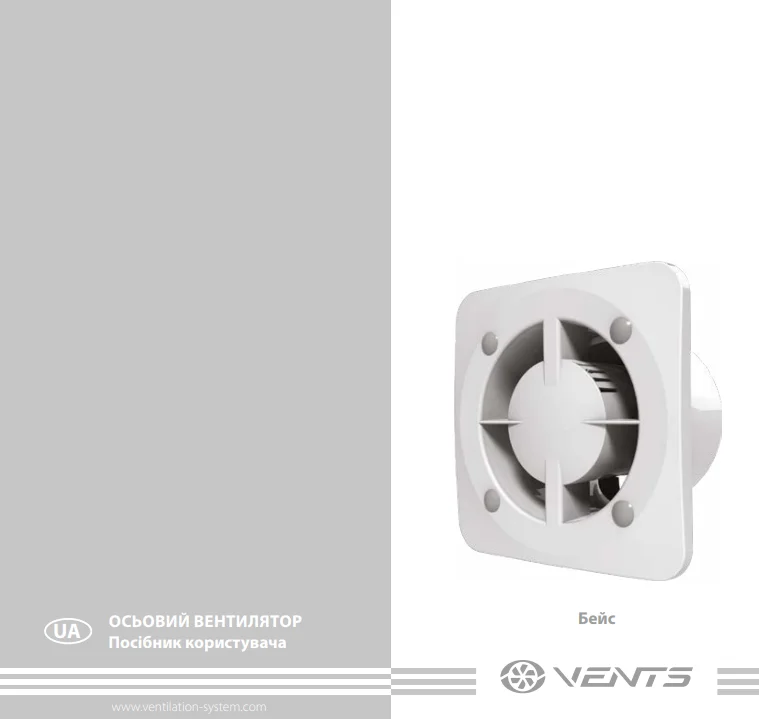

Паспорт
(инструкция в формате pdf, откроется в новой вкладке)
Калькулятор вытяжной вентиляции
Расчет вытяжного вентилятора
Особенности
- 150 мм
