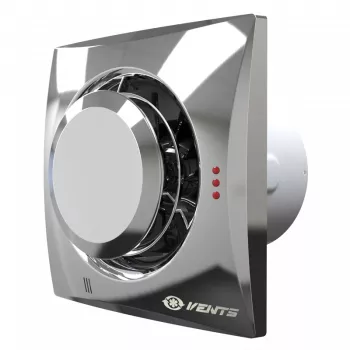

Вентилятор вытяжной Вентс 125 Квайт-Диск Т с таймером

Вентилятор вытяжка Вентс 125 Квайт-Диск Т с таймером используется для вентиляции туалета, ванной или кухни. Устанавливается непосредственно в вытяжную шахту или с помощью небольшого по длине воздуховода. Максимальная производительность вентилятора до 185 м³/ч, патрубок диаметром 125 мм.

После включения освещения в помещении синхронно включается вентилятор. После того как человек покидает помещение и выключает свет, вентилятор продолжает работать и удаляет влагу и запахи из помещения на протяжении времени, которое выставляется на вентиляторе. Время, через которое вентилятор отключится, можно установить от 2 до 30 минут

Технические характеристики

Размеры

Особенности

Бесшумный вентилятор серии Квайт-Диск – это вытяжной вентилятор серии Квайт в инновационном дизайне. Изменен внешний вид с сохранением всех технических характеристик. Низкий уровень шума и потребления являются основным преимуществом для пользователя.

Корпус изготовлен из пластика, устойчивого к повреждениям и воздействию времени. В патрубке выброса используются выпрямители потока для снижения турбулентности воздуха, сохранения напора и уменьшения уровня шума.

Вентилятор оборудован обратным клапаном в виде пленки на патрубке для предотвращения образования обратной тяги, когда вентилятор не работает.

Свойства

• встроенный таймер
• низкий уровень шума
• обратный клапан
• двигатель на подшипниках
• потребление всего 17 Вт в час
• может работать постоянно или включаться при необходимости
• класс защиты IP 45
• гарантия 5 лет

Как включать

Вентилятор может включаться:

• с помощью стандартного клавишного включателя
• совместно с освещением

Принцип работы вентилятора с таймером

Вентилятор с таймером активируется внешним выключателем, это может быть выключатель освещения.

Схема подключения

К клеммной колодке в данной модификации вентилятора необходимо подвести следующие провода:

• прямая фаза к клемме L
• фаза через выключатель света к клемме LT
• ноль к клемме N

Монтаж

Вентилятор вытяжной устанавливается в вытяжную шахту напрямую или с помощью небольшого воздуховода. При монтаже через воздуховод уровень шума незначительно увеличивается, а производительность вентиляции уменьшается.

При установке напрямую в шахту необходимо убедится, что от патрубка вентилятора до стенки шахты достаточно пространства для нормальной его работы. Это влияет на уровень шума и производительность.

Все места соединения вентилятора с воздуховодом необходимо герметизировать с помощью хомута и герметика.

Гарантия

Гарантия на изделие составляет 5 лет (60 месяцев) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Инструкция по монтажу и эксплуатации

(Паспорт в формате pdf, при клике на него откроется в новой вкладке)
