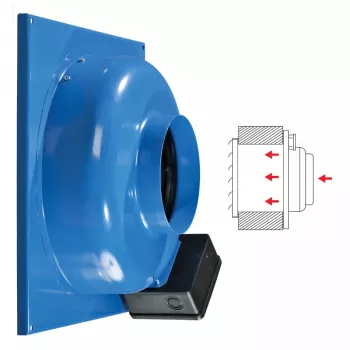

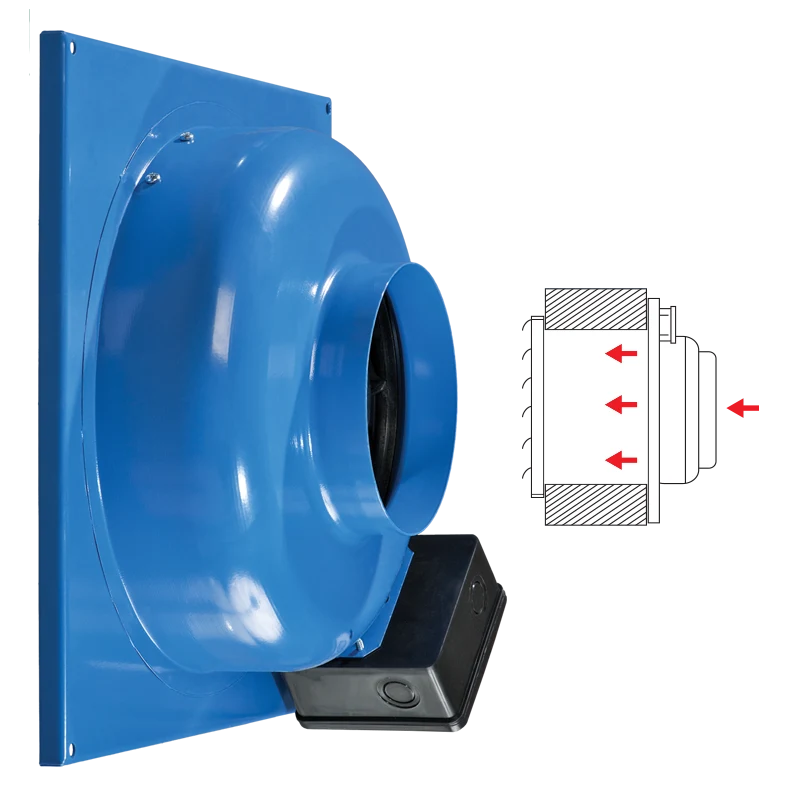

Витяжний канальний вентилятор Вентс ВЦ-ВН 100 настінний



7009 грн.
VC-VN-100
+

Опис

Витяжний канальний вентилятор Вентс ВЦ-ВН 100 настінний призначений для використання у складі витяжної системи вентиляції. Особливістю цієї серії є наявність монтажної квадратної пластини для кріплення вентилятора на плоскій поверхні. Для приміщень, де потрібно низький рівень шуму, пропонуються моделі в малошумному виконанні(ВЦ...Б).

Цей вентилятор призначений для монтажу на стіну.

Технічні характеристики

Параметр Величина
Напруга, В
230
Струм, А 0,32
Частота струму, Гц 50
Максимальна потужність, Вт
73
Продуктивність, м3/год
270
Швидкість обертання, об/хв
2830
Рівень шуму на відстані 3 м, дБ(А)
47
Максимальна температура переміщуваного повітря, С - 25....+55
Вага, кг 3,2
Захист, клас
IPХ4
Розмір патрубка, мм
100

Габаритні розміри

Креслення вентилятора вц-вн

Розміри ∅D ∅d ∅D1 H H1 L
мм 98 6.1 249 310 295 115

Діаграми

Аеродинамічна характеристика вентилятора

Конструкція

Корпус вентилятора виготовлений зі сталі з полімерним покриттям. Можливі різні варіанти виконання вентиляторів для настінного або внутрішнього монтажу.

Двигун

У вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Для деяких розмірів доступна версія двигуна з потужнішими характеристиками (ВЦ...С). Застосування у двигуні підшипників кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-400.

Регулятор РС-1-400

Монтаж

Вентилятор канальний призначений для внутрішнього монтажу на поверхню стіни. Приєднання до стіни здійснюється за допомогою монтажної пластини. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та установка повинні виконуватися згідно з інструкцією й електричною схемою, вказаною на клемній коробці.

Документація

(файл у форматі pdf, натисніть на зображення)

Посібник користувача

Особливості

Продуктивність
:
270 м³/год
Діаметр повітровода
:
  • 100 мм
Напруга
:
220 В
